Description
3.1.1 Mise en réseau
Avec l'unité de branchement MA 2 et un maître bus MA 30/31, jusqu'à 30 scanners peuvent
être mis en réseau. Pour cela, dans la MA 2 associée à chaque BCL 21 sera affectée une
adresse de matériel propre. La mise en réseau est réalisée par un montage en parallèle de
chacune des interfaces RS 485.
multiNet plus
Sur le réseau spécifique de Leuze multiNet plus, chacun des appareils raccordé au bus
transmet à tour de rôle ses données sur invitation du gestionnaire de réseau MA 30/31. De
plus, chaque participant du bus déclaré comme esclave obtient une adresse d'appareil qui
sera réglée dans la MA 2/MA 4... associée par un commutateur de codage. Lors de
l'échange d'un scanner, l'adresse de l'appareil reste dans la MA 2/MA 4...
Le gestionnaire de réseau transmet ensuite les données de tous les appareils du bus, par
l'intermédiaire de son interface hôte, à une commande programmée qui lui est préposée ou
à un microprocesseur, c'est-à-dire qu'il 'réunit' les données du scanner sur le réseau et les
transmet par une interface à l'hôte. Ceci diminue les frais en interfaces (CP's) et en program-
mation du logiciel.
Mise en réseau par multiNet plus
Esclave 1
MA 2
Esclave 2
MA 2
Esclave 3
MA 2

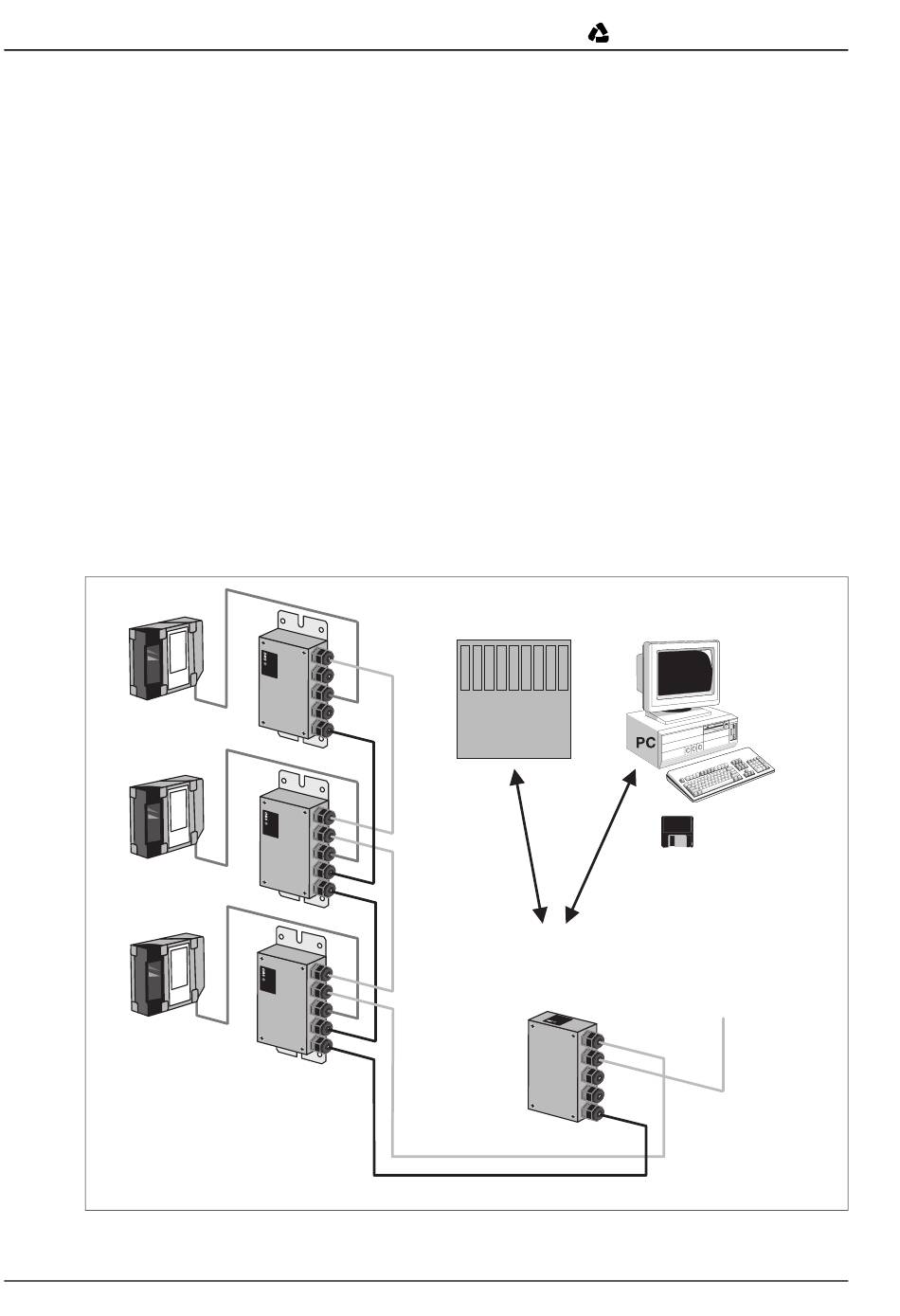

Figure 3.2 : Possibilités de mise en réseau à l'aide du multiNet plus (BCL 21)
10
Hôte
(automate, processus, etc.)
RS 232
RS 422
RS 485
TTY
Gestionnaire de réseau
multiNet plus
MA 30/31
RS 485
BCL 21/22
Leuze electronic
-Back up
ou
-Paramètres
Alimentation en
tension
Leuze electronic
