6.2
Montage
Attention : rayonnement laser !
Veuillez respecter les consignes de sécurité données dans le chapitre 2.3 page 7 !
Des pièces de fixation sont disponibles pour le montage ; elles font partie des accessoires
que vous pouvez commander séparément chez Leuze electronic. Pour le numéro de
commande, veuillez vous reporter au chapitre 5.
Les pièces de fixation BT 20/BT 21 sont aussi bien adaptées à la fixation sur barre
(d = 12 mm) que par pincement de tôle pour des tôles d'épaisseur 1,5 à 3 mm. En outre, les
taraudages de fixation à l'arrière et en dessous de l'appareil permettent un montage indivi-
duel du BCL 21/22 suivant l'application.

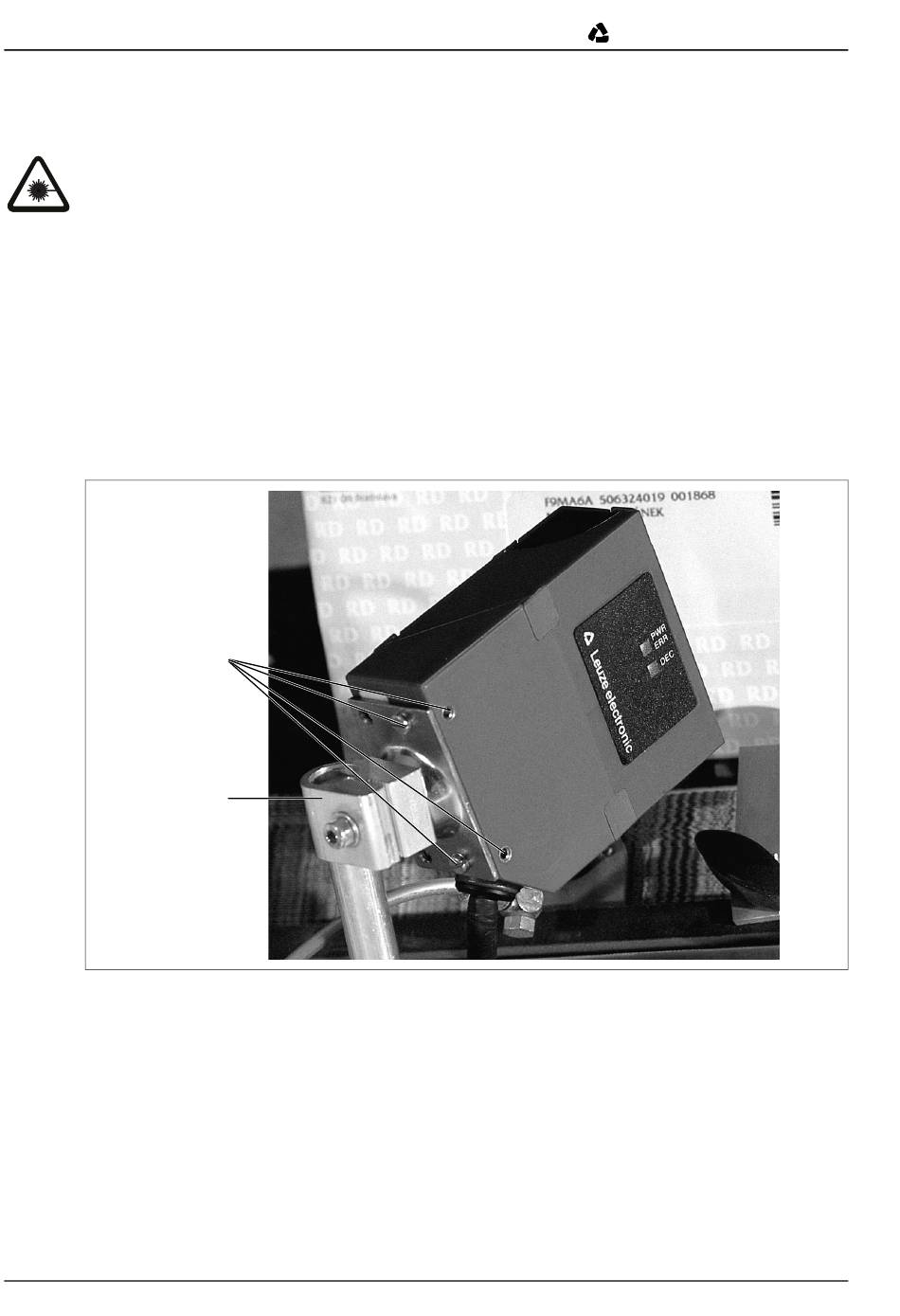

Exemple de fixation du BCL 21/22
Taraudages
de fixation
Pièce de fixation
Figure 6.2 : Exemple de fixation du BCL 21/22
Montage MA2/MA 4...
Vous pouvez fixer de façon individuelle l'unité de branchement MA 2/MA 4... à l'aide des
alésages de Ø 5mm qui se trouvent dans la plaque de montage (voir figure 5.2 et figure 5.4).
Raccordez ensuite le BCL 21 avec l'unité de branchement MA 2/MA 4... comme décrit dans
le chapitre 6.3.2.
