7.4
Contrôle avec courant de défaut réglable
Dans le point de menu I
DVAR
contrôles décrits au chapitre 7.1, mais avec cette différence que
tous les tests et mesures sont réalisés avec un courant d'essai
sélectionnable de 3 à 550 mA. Cette fonction (par ex. tension de
contact au point de déclenchement) permet d'analyser les carac-
téristiques des équipements de protection contre les courants de
défaut et de la tension de service directement au point de déclen-
chement du disjoncteur, et de déterminer la résistance de mise à
la terre des installations possédant des équipements de protec-
tion contre les courants de défaut en l'absence de
PROFiTEST
DC-II. Ce point de menu ne peut être choisi que
pour les disjoncteurs différentiels de 10 et 30 mA.
Pour régler le courant de défaut, procédez comme suit :
Ð Sélectionnez dans le menu le point I
Ð Appuyez sur la touche I
ΔN

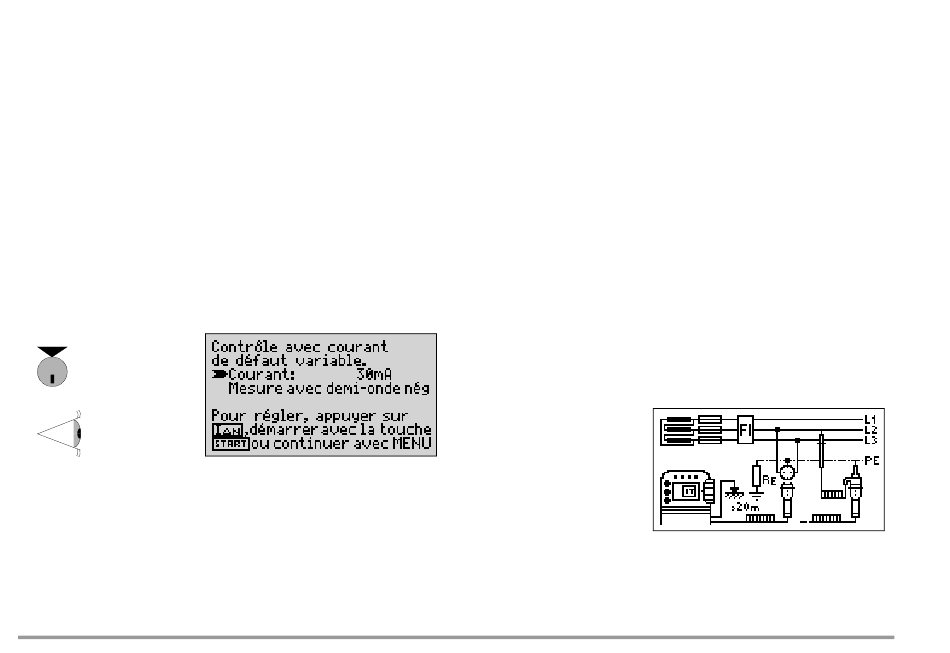

Un masque d'entrée pour le courant de défaut s'affiche
I
ΔN
Lorsque vous appuyez sur la touche I
de 1 mA. Si vous maintenez la touche I
augmente automatiquement. Après quelques secondes, l'aug-
mentation accélère. Si vous maintenez aussi la touche MENU
enfoncée, la valeur réglée diminue à la même vitesse. Une fois la
valeur désirée atteinte, le test peut être effectué avec la touche
START, comme indiqué au chapitre 7.1. La procédure commence
avec la demi-onde positive. Si elle doit commencer avec la demi-
28
/R
, vous pouvez effectuer les
E
/R
.
ΔVAR
E
/i.
/i, le courant augmente
ΔN
/i enfoncée, le courant
ΔN
onde négative, il faut d'abord sélectionner le point de menu
"Commencer avec la demi-onde négative (180°)".
Si vous appuyez alors à nouveau sur la touche MENU, le menu
principal revient à l'affichage. Si aucune donnée n'est entrée pen-
dant environ 10 s, le menu disparaît.
La tension de contact et le temps de coupure sont mesurés avec
le courant de défaut programmé.
Si vous choisissez comme courant de défaut une valeur proche
du courant de déclenchement du disjoncteur, la tension de
contact déterminée correspond à la tension de contact lors du
déclenchement du disjoncteur.
7.5
Contrôle des dispositifs de protection
contre les courants de défaut des circuits IT
Avec le PROFITEST 2, vous pouvez aussi effectuer sur les circuits IT
tous les contrôles décrits dans le chapitre 7.1 au chapitre 7.5.
Pour cela, il faut que le circuit sont capable de faire circuler les
courants d'essai et de déclenchement nécessaires par rapport à
la terre.
Raccordement
Ð Connectez l'appareil de contrôle sur le conducteur extérieur
qui possède le potentiel le plus élevé par rapport à la terre.
