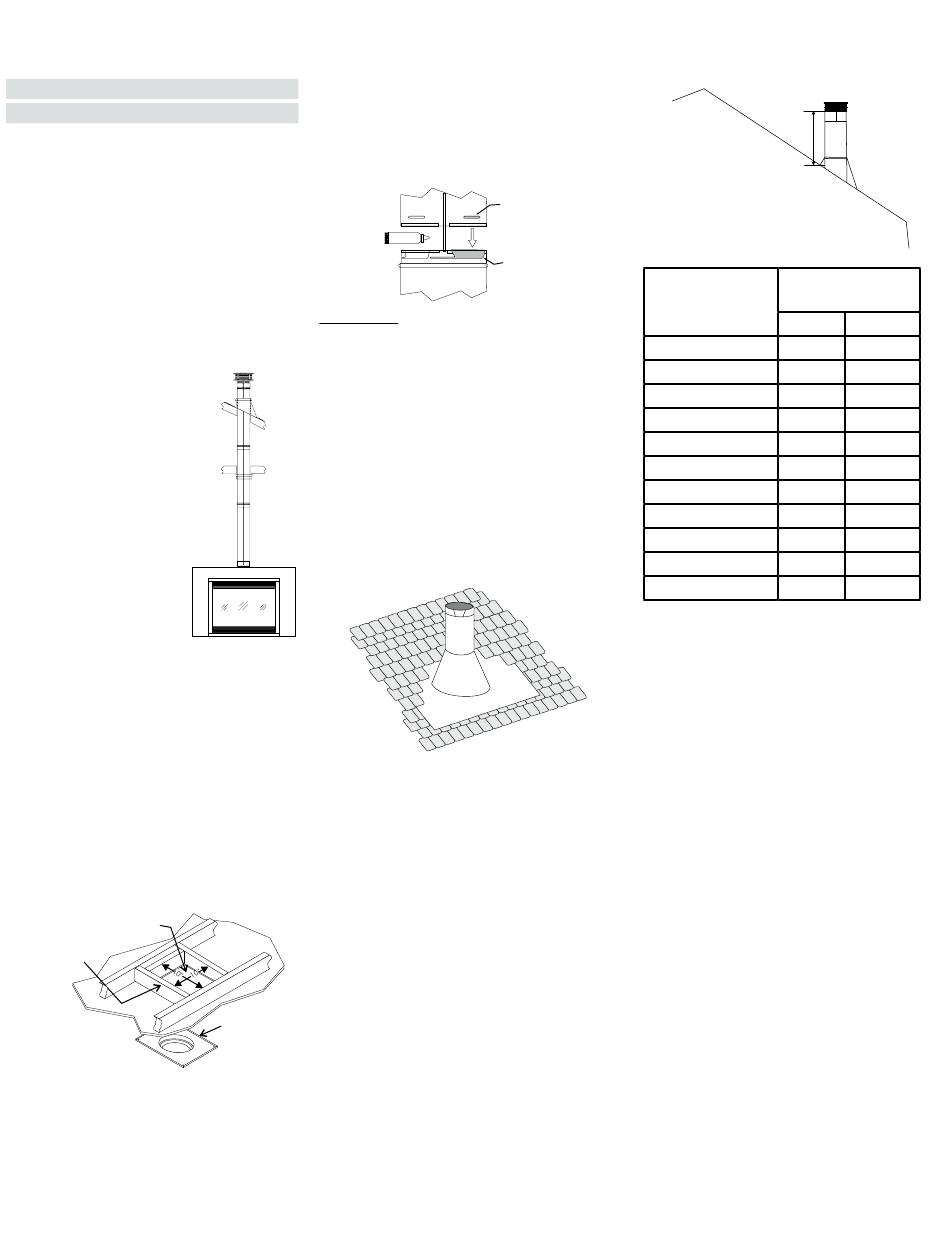

Installation du foyer avec
terminaison verticale
ÉVACUATION DE 4 PO X 6-5/8 PO
(Systèmes d'évacuation rigide)
1. Respecter les dégagements de 1-1/2 po (espac-
es vides) aux matériaux combustibles en cas de
traversée des plafonds, murs, toits, isolations,
solives de l'entretoit, ou de toute autre surface
combustible à proximité, et utiliser des bagues
murales/espaceurs coupe-feu. Ne pas remplir
les espaces vides avec de l'isolant. Vérifier les
sections sur le «Système d'évacuation» pour
connaître les limitations concernant la pente
verticale max. du système d'évacuation et le
dévoiement horizontal max.
2. Placer l'appareil au gaz à
l'emplacement désiré. Faire de-
scendre un fil à plomb du plafond
jusqu'à l'emplacement de la sor-
tie (buse) d'évacuation du foyer.
Tracer au plafond l'endroit où le
conduit d'évacuation traversera
le plafond. Percer un petit trou à
cet endroit. Ensuite, faire descen-
dre un fil à plomb du toit jusqu'au
trou percé précédemment dans
le plafond. Marquer l'endroit
où le conduit d'évacuation
traversera le toit.
3. Un espaceur coupe-feu
doit être installé dans le
plancher ou le plafond de chaque étage. Pour
installer un espaceur coupe-feu dans un plafond
ou un mur plat, découper une ouverture carrée
de 10 po de côté. Construire une structure pour
l'ouverture tel que montré sur le schéma 2 puis
installer le coupe-feu.
4. Assembler les tuyaux et les coudes aux lon-
gueurs désirées. S'assurer que tous les rac-
Remarque: Toutes les terminaisons verti-
cales sont raccordées à un système
d'évacuation de 4 po x 6-5/8 po et
un adaptateur pour conduit rigide
n
510-994.
o
Ouverture carrée
de 10 po (254 mm)
Structure
d'encadrement
Schéma 2
cords «twist-lock» des tuyaux et coudes sont
complètement serrés (tournés-verrouillés) et
que les joints internes des tuyaux sont scellés
et étanches.
5. Découper une ouverture dans le toit, centrée
par rapport au petit trou percé dans le toit à
Mill-Pac
REMARQUE : Pour de meilleurs résultats et
une performance optimale d'un système
d'évacuation homologué, il est vivement
recommandé d'appliquer du scellant Mill-Pac
(fourni) sur la partie intérieure de chaque
raccord de conduit. Le non-respect de cette
procédure peut causer des problèmes de
tirage ou de performance qui ne sont pas
couverts par la garantie.
l'étape 2. L'ouverture doit être assez grande pour
permettre les dégagements minimaux de 1-1/2
po exigés aux matériaux combustibles. Glisser
le solin sous les bardeaux (les bardeaux doivent
chevaucher la moitié du solin) comme illustré
sur le schéma 3.
6. Continuer d'assembler les longueurs de conduit.
Schéma 1
Schéma 3 : Installer la portion supérieure du solin
au-dessous des matériaux de toiture et ne pas la
fixer avant l'installation du conduit de cheminée.
De petits ajustements pourront ainsi être effectués
Remarque : Si un dévoiement est néces-
saire dans l'entretoit pour éviter les
obstructions, il est important de
supporter le conduit d'évacuation
à tous les 3 pieds, pour éviter toute
contrainte (force) excessive sur
les coudes qui pourrait causer un
bris. Des attaches murales sont
disponibles à cet effet.
Espaceur
Un fini galvanisé pour le conduit est souhaitable au-
coupe-feu
dessus de la ligne de toit en raison de sa résistance
supérieure à la corrosion. Continuer d'ajouter des
sections de tuyau à travers le solin jusqu'à ce que
la hauteur du chapeau d'évacuation soit conforme
aux exigences minimales de hauteur des codes
locaux du bâtiment ou tel que spécifié sur le
schéma 4. Noter que pour des toits très pentus,on
doit augmenter la hauteur verticale d'évacuation.
Des problèmes de tirage peuvent être causés par
des vents violents près de grands arbres ou des
lignes de toit : dans ce cas, une augmentation de
la hauteur verticale peut résoudre ce problème.
Pattes
de verrouillage
femelles
Pattes
de verrouillage
mâles
par la suite.
Foyer au gaz Regency Horizon
consignes d'installation
Hauteur
d'évacuation
Schéma 4
Pente du toit
Plat jusqu'à 7/12
2
de 7/12 à 8/12
2
de 8/12 à 9/12
2
de 9/12 à 10/12
2,5
de 10/12 à 11/12
3,25
de 11/12 à 12/12
4
de 12/12 à 14/12
5
de 14/12 à 16/12
6
de 16/12 à 18/12
7
de 18/12 à 20/12
7,5
de 20/12 à 21/12
8
7. S'assurer que l'évacuation est bien verticale et
fixer la base du solin à la toiture à l'aide de clous
de toiture. Glisser le collet de solin par-dessus le
conduit d'évacuation et sceller avec du mastic.
8. Mettre en place le chapeau d'évacuation
verticale en le tournant-verrouillant (''twist-lock'').
Remarque : Tout placard ou espace de
rangement traversé par le système
d'évacuation doit être isolé.
®
Hauteur min.
d'évacuation
Pieds
Mètres
0,61
0,61
0,61
0,76
0,99
1,22
1,52
1,83
2,13
2,29
2,44
HZ40E-11 |
43
