VLT® Refrigeration Drive FC 103
Manuel d'utilisation
1. Percer les trous de fixation en fonction de la taille du boîtier. Se reporter à
sions extérieures E4h.
2. Fixer le haut du boîtier du variateur sur la plaque de montage ou sur le mur.
3.
Fixer le bas du boîtier du variateur sur la plaque de montage ou sur le mur.
4.9.2 Création d'ouvertures pour les câbles pour un boîtier E3h/E4h
La plaque d'entrée des câbles recouvre la partie inférieure du boîtier du variateur et doit être installée afin de garantir la protection
nominale IP20/châssis. Elle est composée de carrés en plastique qui peuvent être découpés afin de permettre le passage des câbles
vers les bornes. Voir l'Illustration
Procédure
1. Retirer le panneau inférieur et la protection borniers. Voir
a.
Détacher le panneau inférieur en ôtant 4 vis T25.
b. Retirer les 5 vis T20 reliant le bas du variateur et le haut de la protection borniers, puis ôter la protection borniers
en tirant tout droit.
2. Déterminer la taille et la position des câbles moteur, réseau et de terre. Noter leur position et leurs mesures.
3.
En fonction des mesures et de la position des câbles, créer des ouvertures dans la plaque d'entrée des câbles en plastique
en découpant les carrés requis.
4. Faire coulisser la plaque d'entrée des câbles en plastique (7) sur les rails inférieurs de la protection borniers.
5. Incliner l'avant de la protection borniers vers le bas jusqu'à ce que les points de fixation (8) reposent sur les supports de
variateur rainurés (6).
6.
S'assurer que les panneaux latéraux de la protection borniers se trouvent sur la glissière extérieure (5).
7. Enfoncer la protection borniers jusqu'à ce qu'elle soit insérée dans le support de variateur rainuré.
8.
Incliner l'avant de la protection borniers vers le haut jusqu'à ce que le trou de fixation au bas du variateur soit aligné avec
l'ouverture en forme de serrure (9) dans la protection borniers. Fixer à l'aide de 2 vis T25 et serrer au couple de 2,3 Nm
(20 po-lb).
9. Fixer le panneau inférieur à l'aide de 3 vis T25 et serrer au couple de 2,3 Nm (20 po-lb).
Exemple
1
2

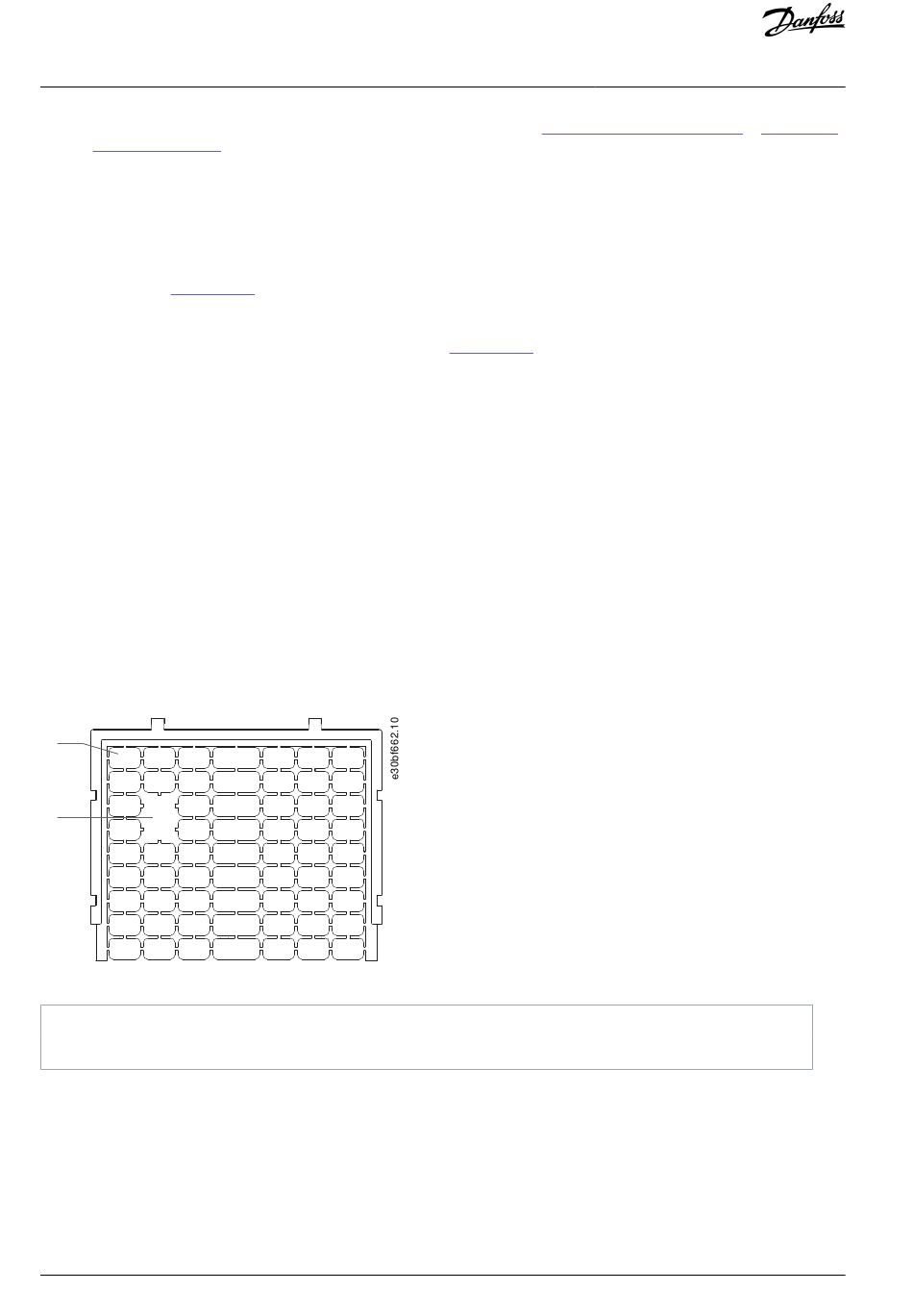

Illustration 13: Plaque d'entrée des câbles en plastique
1 Carré en plastique
2 Carrés ôtés pour le passage des câbles
28 | Danfoss A/S © 2020.01
13.
9.8.3 Dimensions extérieures E3h
l'Illustration 14.
Installation mécanique
et 9.8.4 Dimen-
AQ275652766279fr-000101 / 130R0707
