VLT® Refrigeration Drive FC 103
Manuel d'utilisation

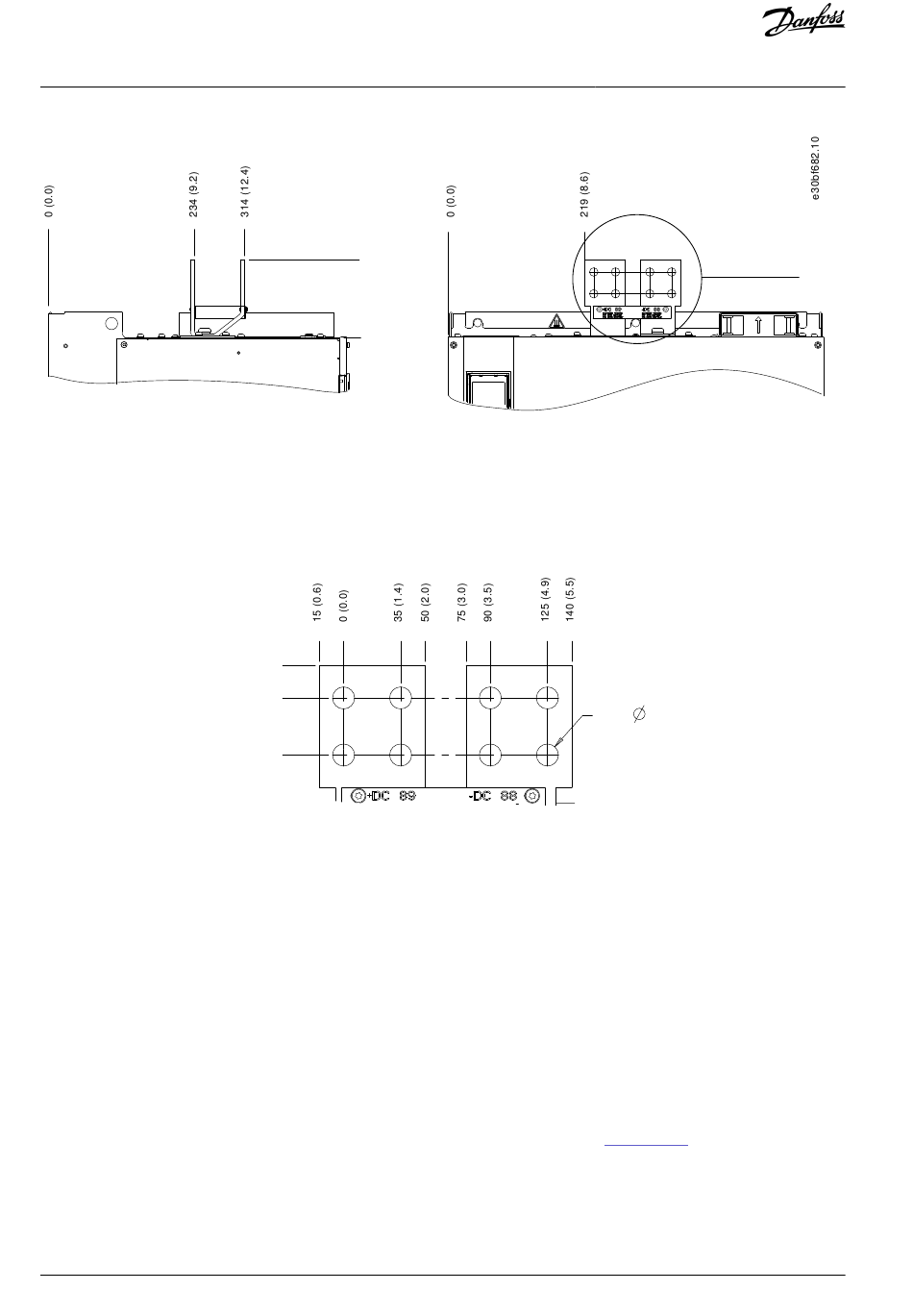

Illustration 30: Dimensions des bornes de répartition de la charge/régén. E4h (vues latérales)
5.11 Câblage de commande
5.11.1 Accès aux câbles de commande
Toutes les bornes vers les câbles de commande sont à l'intérieur du variateur sous le LCP. Pour y accéder, ouvrir la porte ou retirer le
panneau avant.
5.11.2 Passage des câbles de commande
Procédure
1.
Fixer et acheminer tous les câbles de commande sur le côté gauche du boîtier. Voir
2. Isoler les câbles de commande des câbles de puissance élevée du variateur.
3.
Connecter correctement les blindages pour assurer une immunité électrique optimale.
4. Si le variateur est connecté à une thermistance, s'assurer que le câble de commande de la thermistance est blindé et ren-
forcé/doublement isolé. Une alimentation de 24 V CC est recommandée.
50 | Danfoss A/S © 2020.01
2X 125 (4.9)
0 (0.0)
20 (0.8)
0 (0.0)
35(1.4)
Installation électrique
A
8X 14 (0.5)
l'Illustration 31.
AQ275652766279fr-000101 / 130R0707
A
