C Com B4U
5.7
Sortie RS232
Les bornes 20,21 et 22 (0V, Tx et Rx) du bornier X1 de la carte de base dispose d'une interface RS232.
Il est possible d'utiliser cette sortie pour communiquer avec une imprimante au fil de l'eau ou un superviseur par
exemple.
Pour utiliser cette sortie, l'interface RS232 doit être activée à l'aide du logiciel de programmation.
Tx
Rx
0V
SLOT1
RS485
1 2
3
A B
FE
4 5 6
14 15 16 17 18 19
20 21
22
23 24 25 26 27 28 29 30 31

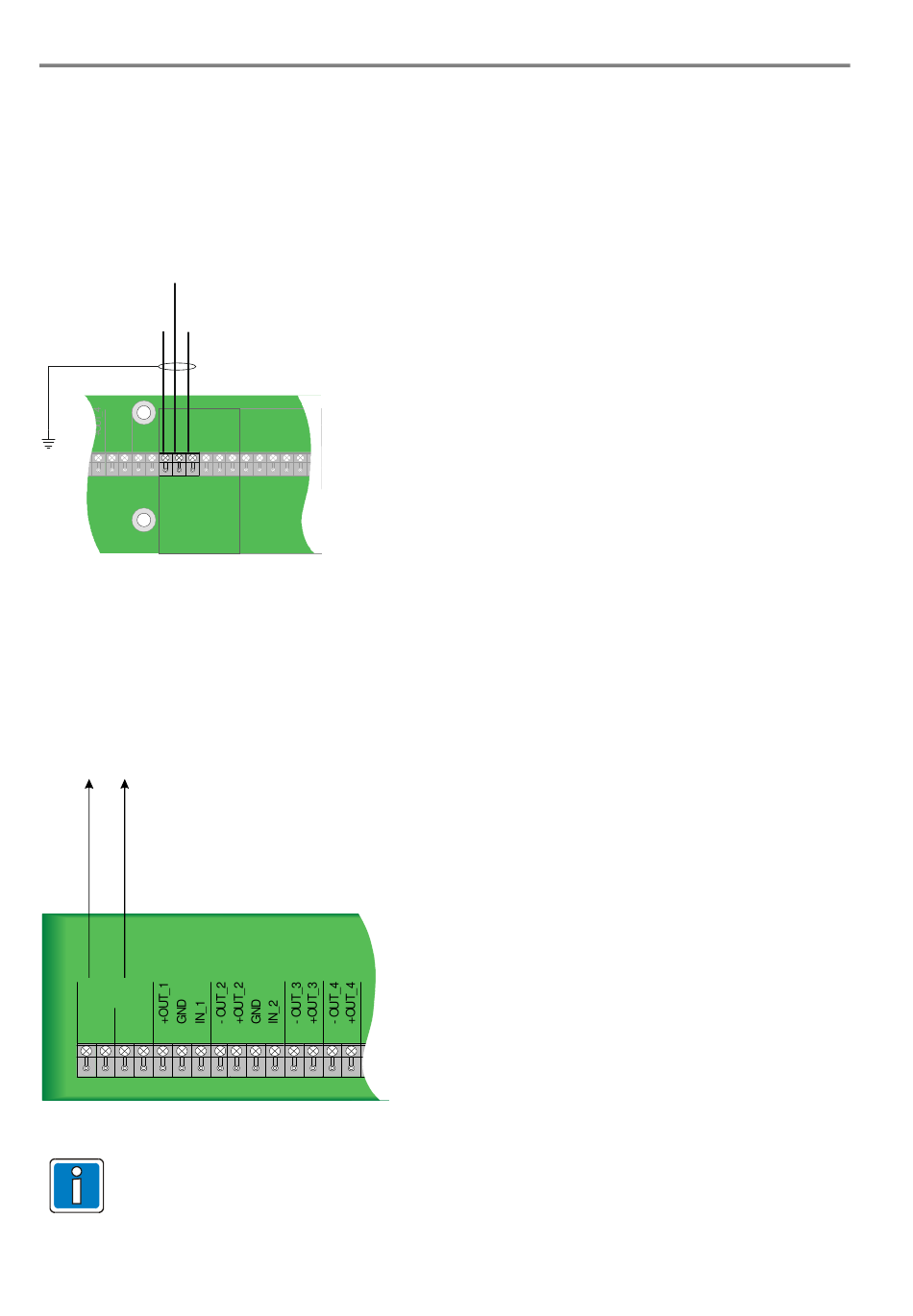

Fig. 25: Liaison RS232
Câble avec écran, type C2,
Longueur maxi. : 15 m
5.8
Sortie alimentation externe
Cette sortie met à disposition une tension de 24 Vcc – 500 mA.
GND
+24 V
1 2 3 4 5 6
7 8 9 10 11 12 13 14 15 16 17
X1
Fig. 26: Sortie alimentation externe
Afin de garantir la capacité des batteries en fonction de l'autonomie demandée (norme ou
réglementation nationale) un bilan de puissance doit être réalisé.
Par exemple : pour garantir une autonomie de 12 heures en veille et 10 minutes en alarme le courant
de la sortie alimentation externe ne doit pas être supérieur à 300 mA (en cas d'alimentation
permanente).
28
SLOT2
1 2 3 4 5 6
RS485
A B
FB 798247.F0 / 01.17
