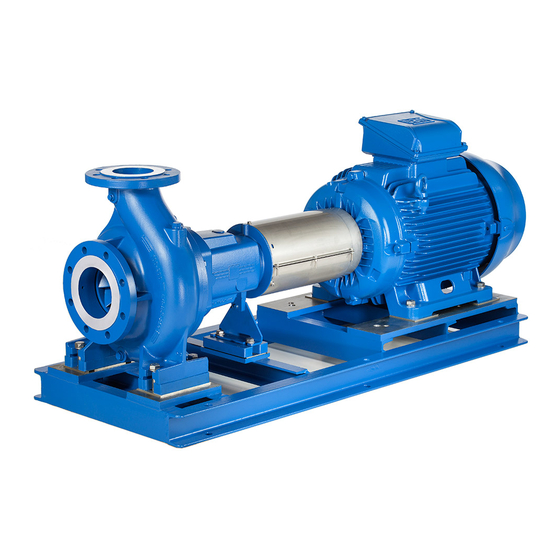

Xylem Lowara NSC Manuel D'installation
Xylem Lowara NSC Manuel D'installation

Xylem Lowara NSC Manuel D'installation

Masquer les pouces Voir aussi pour Lowara NSC:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 26

Liens rapides

NSC
NSCF
NSCC
it
Manuale di installazione, uso e
manutenzione.............................................. 2
en
Installation, Operation, and Maintenance
Manual....................................................... 14
fr
Manuel d'installation, d'utilisation et
d'entretien.................................................. 26
de
Montage-, Betriebs- und Wartungshandbuch
...................................................................38
es
Manual de instalación, funcionamiento y
mantenimiento........................................... 52
pt
Manual de Instalação, Operação e
Manutenção............................................... 65
nl
Handleiding voor installatie, bediening en
onderhoud................................................. 78
da
Installations-, betjenings- og
vedligeholdelseshåndbog ......................... 90
no
Installasjons-, drifts- og
vedlikeholdshåndbok............................... 102
sv
Installations-, drift- och underhållsmanual
................................................................. 114
fi
Asennus-, käyttö- ja huolto-opas............. 125
is
Handbók um uppsetningu, rekstur og
viðhald..................................................... 137
et
Paigaldamise, kasutamise ja hooldamise
juhend......................................................148
lv
Uzstādīšanas, ekspluatācijas un tehniskās
apkopes rokasgrāmata............................ 159
lt
Montavimo, eksploatavimo ir techninės
priežiūros vadovas...................................172
Applicare qui il codice a barre
Apply the adhesive bar code nameplate here
pl
Podręcznik instalacji, eksploatacji i
konserwacji.............................................. 184
cs
Návod k instalaci, provozu a údržbě........197
sk
Návod na inštaláciu, obsluhu a údržbu....210
hu
Beszerelési, működtetési és karbantartási
útmutató...................................................221
ro
Manual de instalare, exploatare şi întreţinere
.................................................................234
bg
Ръководство за Инсталиране,
Експлоатация и Обслужване................ 247
sl
Navodila za vgradnjo, delovanje in
vzdrževanje............................................. 260
hr
Priručnik za instaliranje, rad i održavanje
.................................................................271
sr
Priručnik za instaliranje, rad i održavanje
.................................................................283
el
Εγχειρίδιο εγκατάστασης, λειτουργίας και
συντήρησης............................................. 295
tr
Kurulum, Çalıştırma ve Bakım Kılavuzu.. 309
ru
Руководство по установке, эксплуатации
и техническому обслуживанию............. 320
uk
Посібник зі встановлення, експлуатації та
ar
‫والصيانة‬
‫والتشغيل‬
‫التركيب‬
cod. 001080070 rev. C ed. 12/2016
‫دليل‬
............................ 347
