7. Faites de nouveau tourner les lames durant une à trois
minutes pour évacuer l'excès d'eau.
Attention
Si le raccord de lavage est cassé ou manquant,
l'utilisateur et les personnes à proximité peuvent
être blessés par la projection d'objets ou par un
contact avec la lame. Des débris projetés ou un
contact avec la lame peuvent occasionner des
blessures graves, voire mortelles.
Si le raccord de lavage est cassé ou manquant,
n'utilisez pas la tondeuse avant de l'avoir
remplacé.
Obstruez les trous éventuels dans le carter de
tondeuse au moyen de boulons et de
contre-écrous.
Ne mettez jamais les mains ou les pieds sous la
tondeuse, ou dans une ouverture du carter de
tondeuse.
Remplacement du déflecteur
d'herbe
Attention
Si l'ouverture d'éjection est ouverte, l'utilisateur
ou les personnes à proximité risquent d'être
blessées gravement par les objets happés et éjectés
par la tondeuse. Ils risquent également de toucher
la lame.
N'utilisez jamais la tondeuse sans avoir installé
une plaque d'obturation, un déflecteur de hachage
ou un éjecteur et un bac de ramassage.
1. Enlevez le contre-écrou, le boulon et le ressort qui
fixent le déflecteur aux supports du plateau de coupe
(Fig. 47). Enlevez le déflecteur s'il est endommagé ou
usé.
5
4
1. Support de plateau de
coupe
2. Côté crochet du ressort
3. Emplacement du ressort
2. Placez les ressorts dans les supports du plateau de
coupe, les extrémités crochues engagées sur la partie
arrière surélevée (Fig. 47).
3. Placez le déflecteur en face des trous des supports et des
extrémités droites des ressorts dans l'espace sous la
charnière et au-dessus du déflecteur (Fig. 47).
4. Fixez le déflecteur au support avec les boulons. Les
boulons doivent passer dans le déflecteur, les ressorts et
les supports.
Remarque : L'opération est facilitée si vous appuyez une
clé à fourche de 9/16 pouce près de l'extrémité du boulon
afin d'aligner les boulons avec les deuxièmes trous du
support du plateau de coupe et du déflecteur d'herbe.
5. Soulevez le déflecteur et vérifiez s'il est bien rappelé
par les ressorts et s'il pivote librement jusqu'à la
position abaissée.
Important
Le déflecteur d'herbe doit être rappelé à la
position abaissée par le ressort. Soulevez le déflecteur pour
vérifier qu'il s'enclenche complètement en position
abaissée.
34
6
3
2

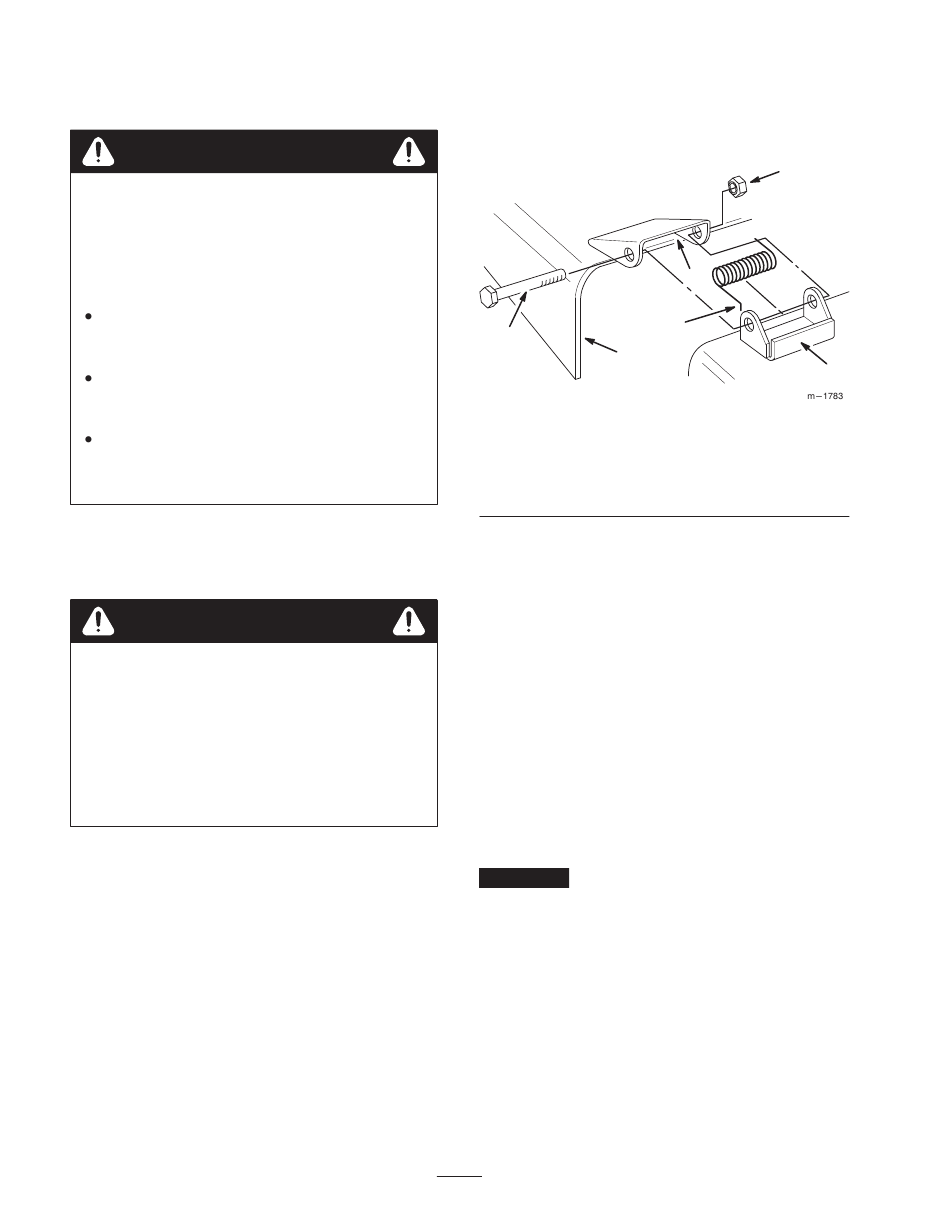

Figure 47
4. Déflecteur d'herbe
5. Boulon
6. Contre-écrou
1
