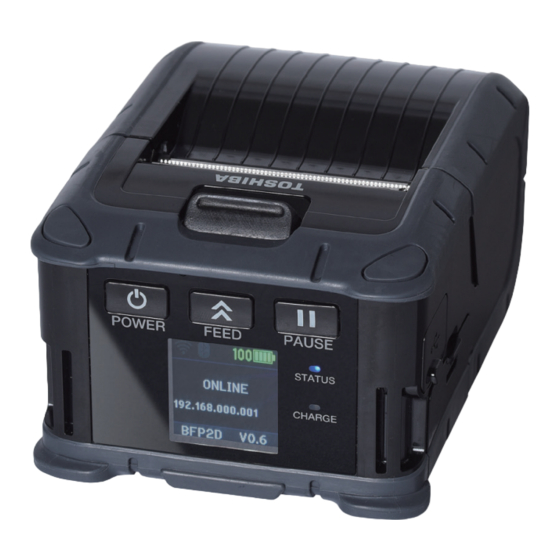

- Page 1 Imprimante portable Mode d'emploi B-FP2D-GH30-QM-S B-FP2D-GH50-QM-S...
-
Page 2: Table Des Matières
TABLE DES MATIERES 1. Précautions............................3 2. Dénomination des éléments ......................10 3. Accessoires ............................. 11 4. Fonctions du panneau de commande....................12 5. Chargement du pack Batterie ......................14 6. Retrait du pack Batterie ........................16 7. Chargement de la batterie avec l’adaptateur en option............... 17 8. - Page 3 2 TABLE DES MATIERES...
-
Page 4: Précautions
1. Précautions Conformité CE (pour l'UE uniquement) Par les présentes, Toshiba TEC Germany Imaging Systems GmbH déclare que le type d'équipement radio B-FP2D est conforme à la directive relative aux équipements radioélectriques 2014/53/UE et aux directives RoHS 2011/65/ UE et (UE) 2015/863. The full text of the EU declaration of conformity is available at the following internet address: https://www.toshibatec.eu/support/environment/... - Page 5 Pour le Bluetooth et le réseau sans-fil LAN : TOSHIBA TEC CORPORATION déclare par la présente que le MBH7BTZ42 et le RS9113DB sont en conformité avec les principales exigences et les dispositions pertinentes de la Directive 2014/53/UE. Cet équipement utilise une bande radiofréquence qui n’a pas été...
- Page 6 Ne démontez pas ce produit, ne le modifiez pas et ne le réparez pas vous-même. Une telle conduite peut entraîner des blessures. De plus, toute modification va à l’encontre des lois et règlements sur les équipements radio. Pour toutes réparations, veuillez vous adresser à votre agent commercial TOSHIBA TEC. Précaution d’utilisation Ce produit communique en radio avec d’autres systèmes.
- Page 7 Ne tentez pas d’effectuer des réparations ou des modifications sur ce matériel. Si une erreur se produit qui ne peut être résolue en suivant les instructions de ce manuel, coupez le courant, déconnectez le câble secteur et contactez votre revendeur agréé TOSHIBA TEC pour une assistance technique. Précautions de sécurité...
- Page 8 Veillez à utiliser un câble d'interface blindé. AVERTISSEMENT ! Ce manuel ne peut être copié, en entier ni en partie, sans l'autorisation écrite préalable de TOSHIBA TEC. Le contenu de ce manuel est susceptible d'être modifié sans préavis.
- Page 9 électrique. Danger d’explosion si la batterie n’est pas remplacée correctement. Remplacez la batterie uniquement par un modèle de batterie B-FP803-BTH-QM-R 7.2V 2500mAh Li-ion de TOSHIBA TEC Corporation. Disposez des batteries usagées en vous conformant aux instructions du fabricant. Ne démontez pas et ne modifiez pas la batterie car celle-ci est équipée d'un dispositif de protection. Cela pourrait endommager le dispositif de protection et causer une surchauffe de la batterie, son éclatement ou...
- Page 10 ATTENTION Indique un risque de blessures ou de dommages si l’équipement est utilisé en négligeant ces instructions. Maintenez éloigné des flammes et des autres sources de chaleur. Le non-respect de cette consigne pourrait entraîner un incendie ou une panne de machine. ...
-
Page 11: Dénomination Des Éléments
2. Dénomination des éléments [ 8 ] [ 2 ] [ 1 ] [ 6 ] [ 6 ] [ 5 ] [ 7 ] [ 3 ] [ 12 ] [ 11 ] [ 14 ] [ 10 ] [ 4 ] [ 13 ] [ 10 ]... -
Page 12: Accessoires
3. Accessoires [ 1 ] [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] DB Address abcdefabcdef [ 7 ] [ 8 ] N° Nom de la pièce N° Nom de la pièce Manuel d'utilisation Nettoyeur de tête d'impression Fiche de précautions de sécurité... -
Page 13: Fonctions Du Panneau De Commande
4. Fonctions du panneau de commande [ 11 ] [ 12 ] [ 13 ] [ 2 ] [ 9 ] [ 3 ] [5],[6],[7],[8] [ 4 ] [ 10 ] ONLINE [ 1 ] BFP2D V1.0 Ne touchez pas le panneau de contrôle avec un objet pointu, car cela pourrait facilement endommager sa surface. N°... - Page 14 N° Nom/icône Fonction/utilisation Transmission Transmission/ Indique l'état de la transmission de données réception de données Données reçues par l'imprimante Données envoyées à l'ordinateur hôte Veille Ce message s'affiche lorsque l'imprimante est en mode d'économie d'énergie. Erreur Ce message s'affiche lorsqu'une erreur survient sur l'imprimante. Niveau de batterie Indique l'état de la batterie sur 10 niveaux et avec un pourcentage Alerte des pièces...
-
Page 15: Chargement Du Pack Batterie
5. Chargement du pack Batterie AVERTISSEMENT ! En cas de fuite de liquide dans la batterie, d'émanations de fumée ou de mauvaise odeur, cessez immédiatement de l'utiliser et éloignez-la du feu. Vous pourriez sinon être victime d'une explosion ou d'un incendie. - Page 16 Assurez-vous d'utiliser uniquement une batterie conçue et fabriquée pour être utilisée avec le pack batterie série B- FP2D : B-FP803-BTH-QM-R Au déballage, le niveau de charge de la batterie fournie n’est pas complet. Avant utilisation, chargez la batterie avec le chargeur disponible en option ou chargez le pack batterie dans l'imprimante en y branchant l'adaptateur secteur en option.
-
Page 17: Retrait Du Pack Batterie
6. Retrait du pack Batterie Appuyez sur le levier batterie [1] pour ouvrir le capot de la batterie [2]. [ 1 ] [ 2 ] Tirez la languette [4] pour retirer le pack batterie [3] de l'imprimante. [ 4 ] [ 3 ] 16 6. -
Page 18: Chargement De La Batterie Avec L'adaptateur En Option
7. Chargement de la batterie avec l’adaptateur en option Rechargez le pack batterie dans l'imprimante à l'aide d'un adaptateur secteur en option, d'un adaptateur allume- cigare ou d'un adaptateur CC. Ouvrez le capot [1]. [ 1 ] Branchez le câble d'alimentation [2] dans le connecteur DCIN [3]. [ 3 ] [ 2 ] ... -
Page 19: Chargement Du Rouleau Média
8. Chargement du rouleau média Appuyez sur le bouton d'ouverture du capot supérieur [1] pour ouvrir le capot supérieur [2]. [ 2 ] [ 1 ] AVERTISSEMENT ! La tête d'impression chauffe beaucoup immédiatement l'impression. Laissez refroidir la tête d'impression avant de charger le rouleau média. - Page 20 [ 2 ] [ 5 ] Utilisez uniquement un média approuvé par Toshiba Tec. Nous ne pouvons garantir la qualité d’impression en cas d’utilisation d’autres médias. Pour commander un média, contactez le représentant Toshiba Tec le plus proche.
-
Page 21: Avant D'utiliser L'unité De Décollage
9. Avant d'utiliser l'unité de décollage Lorsque vous utilisez des étiquettes en mode de décollage, tirez le rouleau de pré-décollage avant de charger un rouleau média. Appuyez sur le bouton d'ouverture du capot supérieur [1] pour ouvrir le capot supérieur [2]. [ 2 ] [ 1 ] Appuyez sur le levier de verrouillage [3] dans la direction de la flèche. - Page 22 Tirez l'entame du rouleau média [5] vers le panneau de contrôle. Tendez le rouleau média et fermez le capot supérieur [2]. [ 2 ] [ 5 ] Fermez l'unité de décollage [4]. [ 4 ] NE TIREZ PAS trop fortement sur le centre du rouleau de pré-décollage. Cela risquerait d'endommager le rouleau de pré-décollage.
-
Page 23: Comment Enlever Le Rouleau De Pré-Décollage
Comment enlever le rouleau de pré-décollage Appuyez sur le bouton d'ouverture du capot supérieur [1] pour ouvrir le capot supérieur [2]. [ 2 ] [ 1 ] Appuyez délicatement sur le rouleau de pré-décollage [3] et repoussez-le dans l'imprimante dans la direction indiquée par la flèche jusqu'au déclic. -
Page 24: Fixation Des Accessoires
10. Fixation des accessoires AVERTISSEMENT ! Veillez à ne pas laisser tomber l'imprimante lorsque vous la fixez à votre taille ou la portez par-dessus votre épaule. Pour fixer l'imprimante à votre ceinture, sa largeur ne doit pas dépasser 40 mm. L'utilisation d'autres courroies peut entraîner la chute de l'imprimante. -
Page 25: Courroie D'épaule (Option)
Courroie d’épaule (Option) Suivez la procédure ci-dessous pour fixer une courroie d'épaule en option (B-EP900-SS-QM-R) à l'imprimante. Passez chaque extrémité de la courroie d'épaule [1] dans le passage de courroie [2] à l'avant de l'imprimante. Passez l'extrémité de la courroie d'épaule [1] dans la boucle [3]. Faites coulisser la boucle [3] pour régler la longueur de la courroie d'épaule [1]. -
Page 26: Transfert De Données
Connectez le câble USB à l'ordinateur hôte. Envoyez les données de l'ordinateur hôte vers l'imprimante. Pour en savoir plus sur le câble USB, consultez votre distributeur Toshiba Tec le plus proche. Pour déconnecter le câble USB, suivez les instructions du système de l'ordinateur hôte. -
Page 27: Sans Fil
2. Terminal Portable peut s’avérer impossible à l’intérieur de structures totalement 3. Point d’accès métalliques ou contenant de la poussière métallique. Pour l'installation et le positionnement des points d'accès, consultez votre distributeur Toshiba Tec le plus proche. 26 11. Transfert de données... -
Page 28: Entretien Quotidien
12. Entretien quotidien Afin de préserver une qualité d'impression optimale, nettoyez régulièrement votre imprimante. AVERTISSEMENT ! N'utilisez pas d'objet pointu pour nettoyer la tête d'impression ou divers rouleaux. Cela peut provoquer des problèmes d'impression, voire une panne de l'imprimante. ... -
Page 29: Fenêtre De Capteur Média Et Chemin Du Média
Fenêtre de capteur média et chemin du média Nettoyez toute poussière ou saleté de la fenêtre de capteur média [1] à l'aide d'une brosse douce et sèche disponible dans le [ 1 ] commerce. Nettoyez le chemin du média [2] à l'aide d'un chiffon doux et sec. [ 1 ] Après utilisation d'un ou deux rouleaux de média d'étiquettes linerless, nettoyez toute accumulation de colle sur les guides... -
Page 30: Dépannage
Si le problème persiste après avoir essayé les solutions suivantes, ne tentez pas de réparer par vous-même. Eteignez l'imprimante et retirez le pack batterie. Contactez ensuite votre distributeur Toshiba Tec pour obtenir de l'aide. Si un message d’erreur s’affiche Si un message d'erreur s'affiche, suivez les instructions et appuyez sur le bouton [PAUSE]. - Page 31 Si le problème persiste, éteignez l'imprimante et prenez contact avec votre distributeur Toshiba Tec. ERR TEMP AMBIANTE La température de l’air ambiant a Arrêtez d’imprimer et attendez jusqu’à ce atteint la limite supérieure autorisée...
- Page 32 Si l’imprimante ne fonctionne pas correctement Si les symptômes suivants surviennent, reportez-vous aux points correspondants et appliquez les mesures correctives. Erreur Point à vérifier (cause) Solution L'imprimante ne se met pas La batterie n’est pas correctement Mettez correctement en place une batterie en marche lorsqu'on appuie chargée.
- Page 33 Chargez un nouveau rouleau média. et a dépassé sa date d'utilisation. Le média n’est pas approuvé par Utilisez des médias approuvés par TOSHIBA TEC. TOSHIBA TEC. L’imprimante a reçu les Le voyant ÉTAT est allumé ou clignote. Corrigez l’erreur. données d’impression mais Le rouleau média n'est pas chargé...
-
Page 34: Caractéristiques De L'imprimante
14. Caractéristiques de l'imprimante Modèle B-FP2D-GH30-QM-S B-FP2D-GH50-QM-S Type de média Etiquette, étiquette, reçu, étiquette linerless Méthode d'impression Thermique direct Résolution 203dpi (8 points/mm ) Vitesse d’impression Max 6 pouces/sec. (152,4 mm/s) (Dépend de l'environnement d'utilisation, des conditions d'impression, du statut de la batterie, etc.) -
Page 35: Spécifications Du Média
15. Spécifications du média <Étiquettes> Surface d’impression Orientation du rouleau : Orientation de orienté vers l'extérieur l'alimentation papier <Tags/Receipts> Marque noire (côté opposé) Surface d’impression Orientation du rouleau : Orientation de orienté vers l'extérieur l'alimentation papier 34 15. Spécifications du média... - Page 36 Type de Etiquette Reçu support Linerless Avec Sans Mode Bande marques marques Elément noires noires A Pas de l'étiquette Min. 10.0 13.0 10.0 16.0 Max. 999.9 67.0 999.9 100.0 B Longueur de l'étiquette Min. 10.0 13.0 Max. 997.0 60.0 997.0 153.0 C Largeur du support papier Min.
-
Page 37: Précautions De Manipulation Du Rouleau Média
16. Précautions de manipulation du rouleau média AVERTISSEMENT ! Assurez-vous de lire et de bien comprendre le manuel des consommables. Utilisez uniquement des médias répondant aux spécifications. L'utilisation de médias non conformes peut écourter la durée de vie de la tête et entraîner des problèmes de qualité... - Page 38 Imprimante portable Mode d'emploi B-FP2D-GH30-QM-S B-FP2D-GH50-QM-S 1-11-1, OSAKI, SHINAGAWA-KU, TOKYO, 141-8562, JAPON ©2019 Toshiba Tec Corporation Tous droits réservés Ver01 F EO0133129...
