AANSLUITINGEN

��
De aansluitingen moeten worden uitgevoerd door een gekwalificeerd en/of door de Fabrikant geautoriseerde technicus.
��
Het soort kabel, met bijbehorende doorsnede, dat in geval van vervanging door de fabrikant moet worden gemonteerd is:
H05RR-F doorsn.3G0,75

Aansluiting met externe luchtinlaat

Om de aansluiting met externe luchtinlaat uit te voeren, gaat u als volgt te werk:
stap actie
Sluit een buis met een diameter van 50 mm aan op de buis voor de inlaat verbrandingslucht in het achterste deel van de kachel.
1
Opmerking: de buis moet een lengte hebben van maximaal 2 m.
⚠
De luchtinlaat moet zodanig worden geïnstalleerd dat hij niet geblokkeerd kan worden.
⚠

Aansluiting rookafvoerkanaal

⚠
Het rookafvoerkanaal moet van zodanige afmeting zijn dat de door de Fabrikant verklaarde trek wordt gegarandeerd.
De kachel moet worden aangesloten op een apart rookafvoerkanaal. HET is verboden om de kachel aan te sluiten op een
rookafvoerkanaal waarop ook andere verbrandingstoestellen of afvoeren van kappen zijn aangesloten.

Elektrische aansluiting

De schoorsteen is voorzien van een 3-polige kabel, voor een correcte installatie is het noodzakelijk om te voorzien in een speciale
elektrische aansluiting met een thermomagnetische stroomonderbreker van geschikte afmeting op basis van de stroomopname van
de generator om de maximale veiligheid van de installatie te garanderen.
De stekker van de voedingskabel mag pas worden aangesloten nadat de installatie is voltooid en het apparaat is gemonteerd en
moet ook na de installatie toegankelijk blijven.
Om de elektrische aansluiting uit te voeren, gaat u als volgt te werk:
Sluit de voedingskabel eerst op de stekker aan de achterkant van de kachel aan en daarna op een wandstopcontact.
Voorzie de kachel van stroom door de schakelaar in stand (I) te brengen
��
⚠
Wanneer de kachel niet wordt gebruikt, wordt geadviseerd om de voedingskabel los te koppelen.
Let op dat de voedingskabel (en eventuele andere kabels buiten het apparaat) niet met warme oppervlakken in aanraking
⚠
komen.
⚠
Zorg ervoor dat de elektrische installatie is uitgerust met aarding.
Voor een directe verbinding op het elektriciteitsnet moet een inrichting worden aangelegd die de afkoppeling van het
elektriciteitsnet verzekert, met een openingsafstand van de contacten die in de omstandigheden van overspanningscategorie
⚠
III de volledige ontkoppeling mogelijk maakt, overeenkomstig de installatievoorschriften.
Aanbevolen wordt aan het bevoegde personeel om de elektrische aansluitingen heel goed te controleren na elke op het
⚠
product ingevoerde ingreep.
Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of door het technisch servicecentrum
of in elk geval door iemand met een gelijkwaardige kwalificatie, teneinde elk risico te voorkomen
Handleiding voor gebruik en onderhoud RBV 8008 - 8010

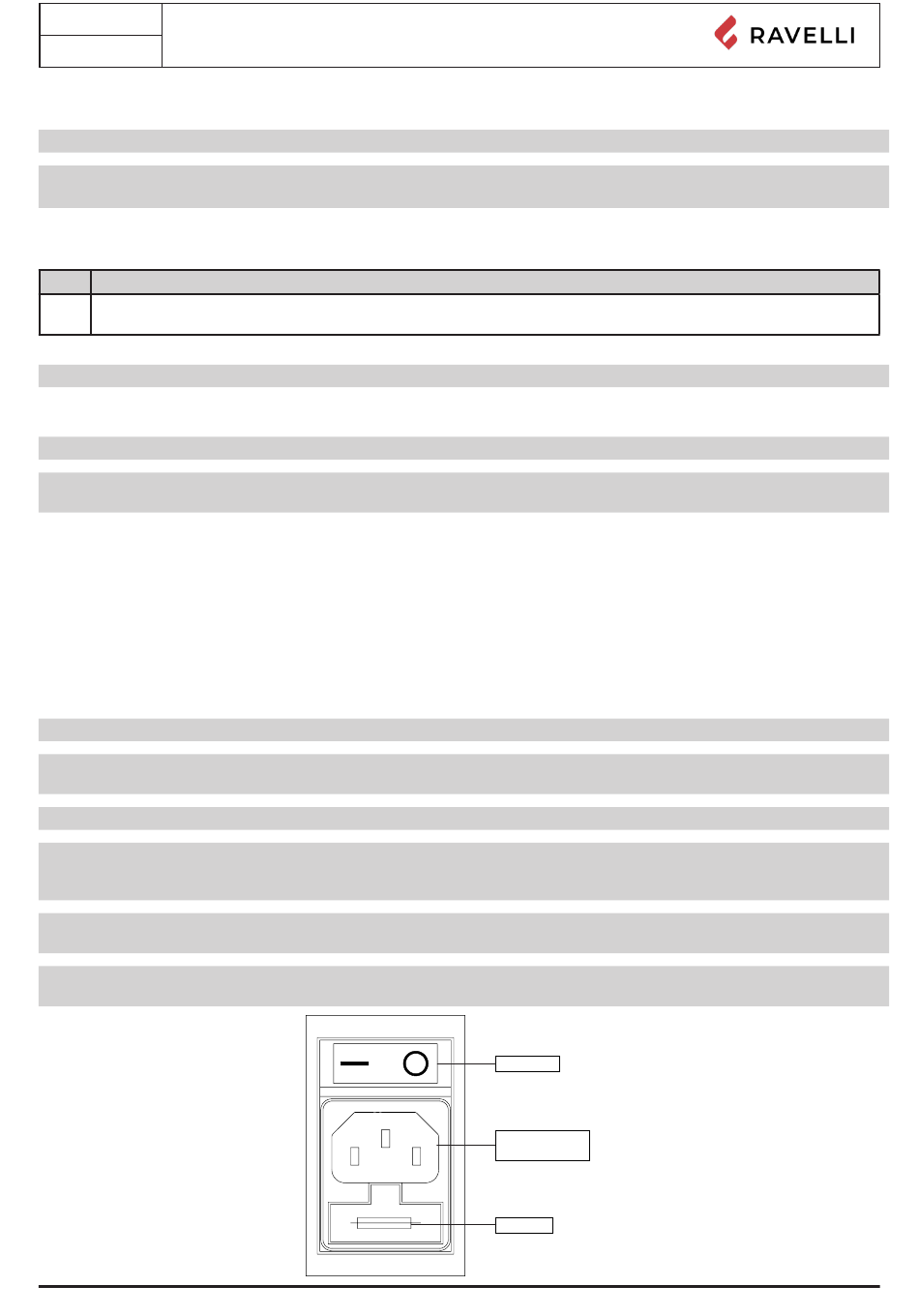

Schakelaar
Voedingsstekker
Zekering
