Technische Tekening Rbv 8008 - Rbv 8010 - Ravelli RBV 8008 Manuel D'utilisation Et D'entretien

Herz.1 17/06/2021
Pag.20

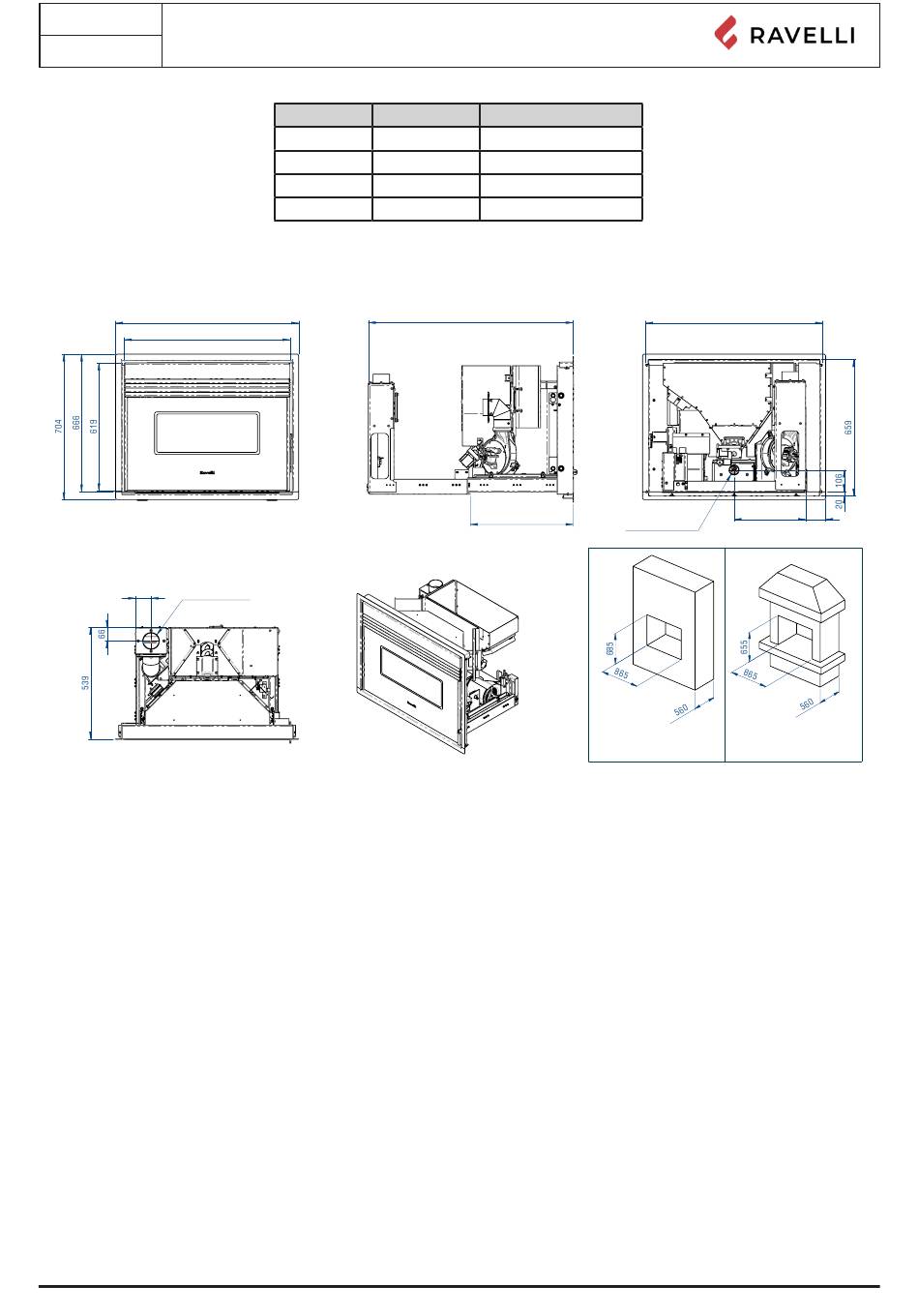

Technische tekening RBV 8008 - RBV 8010

885
800
75
Ø80 (USCITA FUMI)
Handleiding voor gebruik en onderhoud RBV 8008 - 8010
Meeteenheid
Hoogte mm
Breedte mm
Diepte mm
Leeggewicht kg
RBV 8008 - RBV 8010
704
885
986
130
986
USCITA 447
Ø48 (ENTRATA ARIA)
ALLOGGIAMENTO PER INSTALLAZIONE CON
SUPPORTO CAMINO E CON CORNICE DI
COMPENSAZIONE COMPLETA
FORMATO
TOLLERANZE GENERALI SECONDO LA CLASSE UNI EN 22768-mK
GENERAL TOLERANCES AS PER UNI EN 22768-mK
TIPOLOGIA GRUPPO DI APPARTENENZA
AICO S.p.a.
Proprietà della Società AICO S.p.A. Senza autorizzazione scritta della stessa, il presente
disegno non potrà essere utilizzato per la costruzione dell'oggetto rappresentato né venire
comunicato a terzi o riprodotto. La Società proprietaria tutela i propri diritti a rigore di legge.
All proprietary rights reserved by AICO S.p.A. This drawing shall not be reproduced or in any
Via Kupfer,31 25036 Palazzolo S/O
way utilized for the manufacture of the component of unit herein illustrated and must not be
- BRESCIA - ITALY
released to other parties without written consent. Any infringement will be legally pursued.
855
345 97
ALLOGGIAMENTO PER INSTALLAZIONE
SENZA SUPPORTO CAMINO E CON
CORNICE SENZA PROFILO INFERIORE
SCALA MASSA FOGLIO
TUTTE LE QUOTE MANCANTI SONO DA
RICAVARE DAL MODELLO 3D
A3 1:10 129.99 Kg 1 / 2
ALL THE MISSING MEASUREMENTS CAN
BE FOUND IN THE 3D MODEL
DENOMINAZIONE
RBV 8008
DATA DISEGNATO CONTROLLATO
20/03/2019 S.Tanzi S.Tanzi
CODICE DISEGNO / REV
50018DR00
STATO
-
