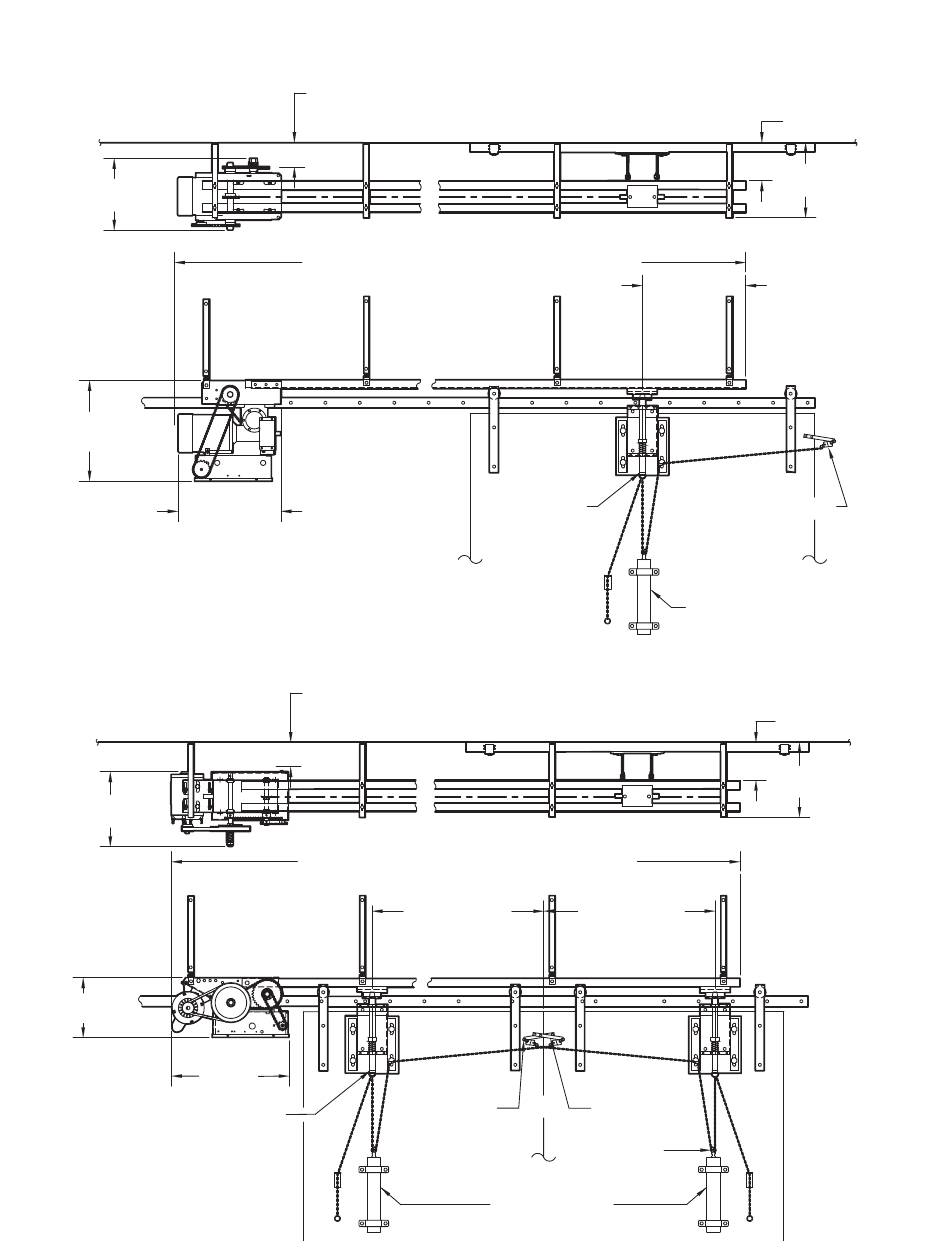

DIMENSIONS DE L'OUVRE-PORTE
MODÈLE GSD
Arrangement pour une porte
coulissante à simple battant
(30,5 cm)
12,02 po
43,51 cm
(17,13 po)
(17,46 po)
MODÈLE SD
Arrangement pour une porte
coulissante à double battants
33,22 cm
(13,08 po)
26,67 cm
(10,5 po)
Introduction
10,16 cm (4 po) Dégagement réglable pour le mouvement de la porte entre le mur et l'actionneur.
Course de porte plus 1,2 m (4 pieds) - 7,62 cm (3 po)
44,34 cm
10,16 cm (4 po) Dégagement réglable pour le mouvement de la porte entre le mur et l'actionneur.
Course de porte plus 1,2 m (4 pieds) - 7,62 cm (3 po)
52,14 cm
(20,53 po)
Corps de
boulon à œil
Déclenchement
manuel
60,96 cm (24 po) 60,96 cm (24 po)
Crochet
en « S »
Poids cylindrique
5
45,72 cm
(18 po) Min.
*Maillon fusible
Poids cylindrique
*Maillon fusible
Crochet
en « S »
19,05 cm po (7,5) Max.
15,24 cm (6 po) Min.
33,02 cm
(13 po)
19,05 cm po (7,5) Max.
15,24 cm (6 po) Min.
33,02 cm
(13 po)
