Montage
5.4.5 Régler la position intermédiaire verrouillée
44
10.00 | SRU-plus | Instructions de montage et de service | fr | 389514

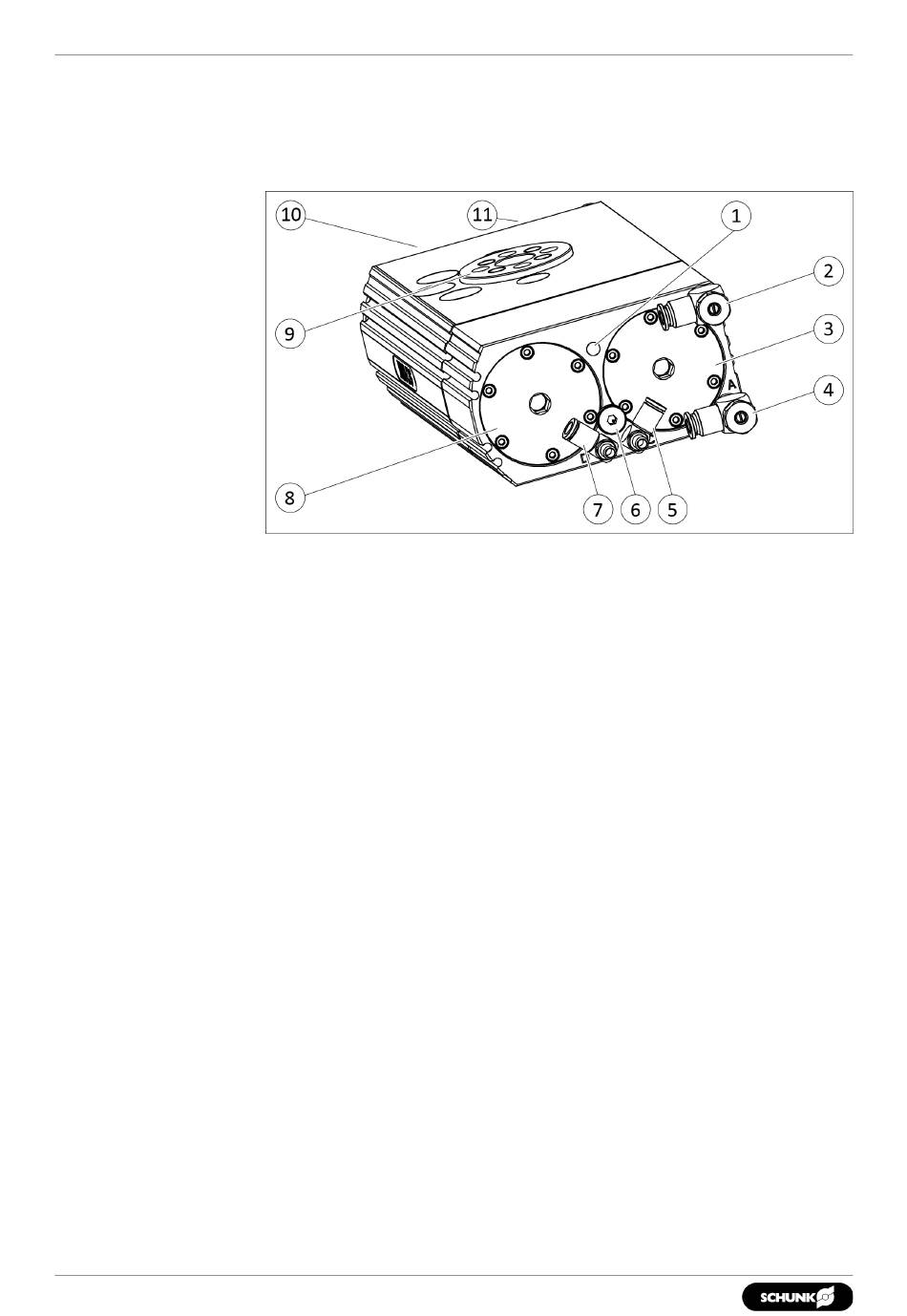

La position intermédiaire peut, en fonction de la direction
d'avance de la butée A (11) ou de la butée B (10), faire l'objet d'un
réglage semblable ou différent.
1. Purger l'unité de rotation.
2. Desserrer la vis (1) la vis d'env. un tour.
3. Alimenter le raccord pneumatique B (2).
L'unité de rotation pivote sur la butée A (11).
✓
4. Purger le raccord pneumatique B (2) et alimenter le raccord
pneumatique C (5).
Butée C (3) verrouillée.
✓
5. Alimenter le raccord pneumatique A (4).
L'unité de rotation pivote sur la butée C (3), position initiale
✓
90°.
6. Tourner la butée C (3) jusqu'à la position intermédiaire souhaitée.
7. Purger le raccord pneumatique C (5).
L'unité de rotation pivote sur la butée B (10).
✓
8. Purger le raccord pneumatique A (4) et alimenter le raccord
pneumatique D (7).
Butée D (8) verrouillée.
✓
9. Alimenter le raccord pneumatique B (2).
L'unité de rotation pivote sur la butée D (8).
✓
10. Tourner la butée D (8) jusqu'à la position intermédiaire
souhaitée.
11. Serrer la vis (1) fermement.
Couple de serrage :
✓
SRU-plus 20-40 : 10 Nm
SRU-plus 50-60 : 24 Nm
