Notice d'utilisation

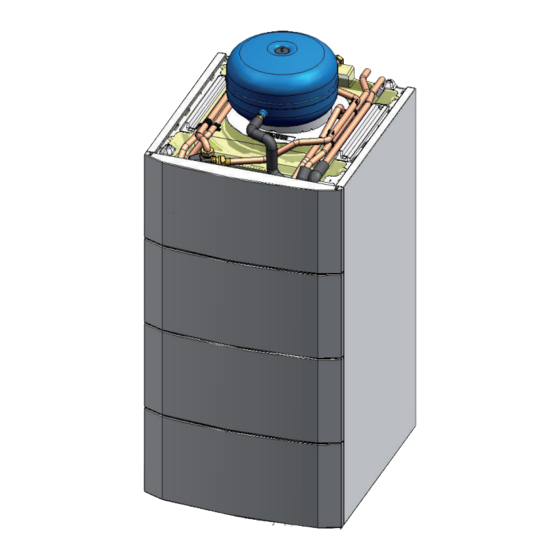

Préparateur d'eau chaude sanitaire
220 SHL

Publicité

Table des Matières
loading

Sommaire des Matières pour De Dietrich 220 SHL

  • Page 1 Notice d’utilisation Préparateur d’eau chaude sanitaire 220 SHL...
  • Page 2 Cher client, Merci d'avoir fait l'acquisition de cet appareil. Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conservez ce document dans un en­ droit adapté afin de pouvoir vous y référer ultérieurement. Pour garantir un fonctionnement sûr et efficace, nous vous recom­ mandons de procéder régulièrement aux opérations d'entretien nécessaires.
  • Page 3: Table Des Matières

    Fiche de produit - Dispositifs solaires ............17 300028210 - v07 - 14112017 220 SHL...
  • Page 4: Consignes De Sécurité

    Important La notice d’utilisation et la notice d’installation sont également disponibles sur notre site internet. Avertissement Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d’installations. 220 SHL 300028210 - v07 - 14112017...
  • Page 5: Recommandations

    Ces opérations doivent être effec­ tuées par un professionnel qualifié. Avertissement Ne pas modifier les paramètres de la régulation sans en maîtriser le fonctionnement. 300028210 - v07 - 14112017 220 SHL...
  • Page 6: Propos De Cette Notice

    Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants : Non-respect des instructions d'installation de l'appareil. 220 SHL 300028210 - v07 - 14112017...
  • Page 7: Responsabilité De L'installateur

    Se faire expliquer l'installation par l'installateur. Faire effectuer les contrôles et entretiens nécessaires par un profession­ nel qualifié. Conserver les notices en bon état et à proximité de l'appareil. 300028210 - v07 - 14112017 220 SHL...
  • Page 8: Caractéristiques Techniques

    97/23/CE, article 3, paragraphe 3, concernant les appareils à pression. Données techniques 3.2.1 Caractéristiques du préparateur ECS Tab.1 Unité Préparateur ECS 220 SHL Circuit primaire (Eau de chauffage) Température maximale de service °C Pression de service maximale bar (MPa) 3 (0.3) Circuit primaire (Fluide circuit solaire) Température maximale de service...
  • Page 9 (2) Entrée eau froide sanitaire : 10 °C - Sortie eau chaude sanitaire : 45 °C - Circuit primaire (eau de chauffage) : 80 °C (3) Entrée eau froide sanitaire : 10 °C – Sortie eau chaude sanitaire : 40 °C – Circuit primaire (eau de chauffage) : 80 °C - Température du préparateur : 60 °C 300028210 - v07 - 14112017 220 SHL...
  • Page 10: Description Du Produit

    L’habillage extérieur est réalisé en tôle d’acier peinte. La régulation solaire Le mitigeur thermostatique Le préparateur d’eau chaude sanitaire 220 SHL est exclusivement propo­ sé en association avec les chaudières listées ci-dessous, il ne peut pas être utilisé en tant que préparateur indépendant :...
  • Page 11: Principaux Composants

    11 Sonde serpentin primaire solaire 12 Dégazeur à purge manuelle 13 Serpentin primaire solaire 14 Echangeur à plaque du circuit primaire chaudière 15 Circulateur eau chaude sanitaire 16 Robinet de vidange 17 Sonde échangeur à plaques MW-L000225-2 300028210 - v07 - 14112017 220 SHL...
  • Page 12: Utilisation

    Ne pas couper l’alimentation de la régulation, ni vidanger le fluide caloporteur. L’installation est conçue de telle sorte qu’aucune précaution particulière n’est nécessaire pendant les longues périodes d’absence estivales. La régulation solaire protège l’installation des surchauffes. 220 SHL 300028210 - v07 - 14112017...
  • Page 13: Entretien

    étanchéité et de son fonctionnement général. Régulation solaire La régulation solaire est pilotée par la régulation de la chaudière. 300028210 - v07 - 14112017 220 SHL...
  • Page 14: Entretien Du Mitigeur Thermostatique

    Le joint du tampon de visite et le joint de l’anode titane montrent des si­ gnes d’usure au bout de 2 ans. Pour garantir l’étanchéité, nous recom­ mandons de remplacer ces 2 joints tous les 2 ans. Contacter le professionnel chargé de la maintenance. 220 SHL 300028210 - v07 - 14112017...
  • Page 15: Garantie

    électrique non conforme et d’une utilisation d’un combustible inapproprié ou de mauvaise qualité. Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc…, ne sont garantis que s’ils n’ont jamais été démontés. 300028210 - v07 - 14112017 220 SHL...
  • Page 16 7 Garantie Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J.O. N° 57 du 8 mars 2002, restent valables. 220 SHL 300028210 - v07 - 14112017...
  • Page 17: Annexes

    8.1.4 Fiche de produit - Dispositifs solaires Tab.4 Fiche de produit des dispositifs solaires 220 SHL Ballon d’eau chaude solaire - classe d’efficacité énergétique Ballon d’eau chaude solaire - pertes statiques Ballon d’eau chaude solaire - volume de stockage 0,220 Consommation électrique - Pompe...
  • Page 18 8 Annexes 220 SHL 300028210 - v07 - 14112017...
  • Page 19 © Copyright Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.
