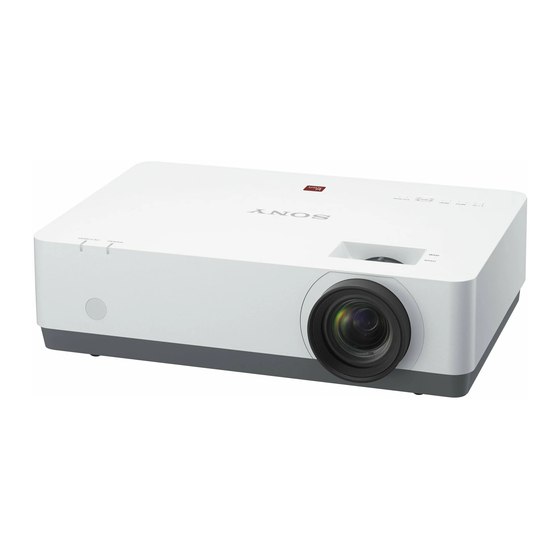

Sony VPL-EW348 Mode D'emploi

Sony VPL-EW348 Mode D'emploi

Masquer les pouces Voir aussi pour VPL-EW348:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Data
Projector
Mode d'emploi
Avant d'utiliser cet appareil, lisez ce manuel et le Guide de référence rapide fourni, et
conservez-les pour vous y reporter ultérieurement.
VPL-EW348/EW345/EW315
VPL-EX345/EX340/EX315/EX310
Tous les modèles ne sont pas disponibles dans tous les pays et
régions. Veuillez consulter le revendeur agréé Sony le plus proche.
© 2015 Sony Corporation
4-577-251-23 (1)

Publicité

Table des Matières
loading

Manuels Connexes pour Sony VPL-EW348

Sommaire des Matières pour Sony VPL-EW348

  • Page 1 Avant d’utiliser cet appareil, lisez ce manuel et le Guide de référence rapide fourni, et conservez-les pour vous y reporter ultérieurement. VPL-EW348/EW345/EW315 VPL-EX345/EX340/EX315/EX310 Tous les modèles ne sont pas disponibles dans tous les pays et régions. Veuillez consulter le revendeur agréé Sony le plus proche. © 2015 Sony Corporation...

  • Page 2: Table Des Matières

    Table des matières Menu Fonction ........33 Présentation Menu Marche ........34 Emplacement et fonction des Menu Connexion/Alimentation ..35 commandes ........4 Menu Installation ......38 Appareil principal ......4 Menu Informations ......39 Panneau de connecteurs ....5 Touches de la télécommande et du Réseau panneau de commande ....
  • Page 3 Démarrage de Projector Station for Autres Network Presentation ....52 Témoins ........... 66 Projection d’une image ....52 Liste des messages ......68 Paramètres de connexion ....54 Dépannage ........69 Utilisation du contrôleur .....54 Remplacement de la lampe ....72 Fonction de projection en un clic ...........55 Nettoyage du filtre à...

  • Page 4: Emplacement Et Fonction Des Commandes

    Ne placez pas votre main à proximité des orifices de ventilation et de la partie circulaire, car cela pourrait vous blesser. k Haut-parleur (VPL-EW348/ EW345/EW315/EX345/EX315 a Molette de mise au point uniquement) (page 20)

  • Page 5: Panneau De Connecteurs

    Panneau de connecteurs VPL-EW348 VPL-EW345/EW315/EX345/EX315 VPL-EX340/EX310 Entrées (pages 10, 13) a INPUT A b INPUT B Vidéo : connecteur d’entrée RGB/ Vidéo : connecteur d’entrée RGB (RGB/YP (RGB) Audio : connecteur d’entrée audio Audio : connecteur d’entrée audio (AUDIO) (AUDIO)
  • Page 6 Vidéo : connecteur d’entrée S-vidéo (S VIDEO IN) Remarque Audio : connecteur d’entrée audio L’entrée de microphone est disponible (L (MONO) AUDIO/R) uniquement sur les modèles VPL-EW348/ EW345/EW315/EX345/EX315. g VIDEO (VIDEO IN) Vidéo : connecteur d’entrée vidéo (VIDEO) Audio : connecteur d’entrée audio...

  • Page 7: Touches De La Télécommande Et Du Panneau De Commande

    Touche RESET La suppression de l’image permet de Touches ENTER /V/v/B/b (flèche) réduire la consommation d’énergie. Touche RETURN Touche MUTING (VPL-EW348/ EW345/EW315/EX345/EX315 uniquement) Coupe momentanément le son. Appuyez à nouveau sur cette touche pour rétablir le volume précédent.
  • Page 8 Touche VOLUME +/– (VPL-EW348/ Utilisateur : définissez chaque EW345/EW315/EX345/EX315 paramètre du Mode Eco selon vos uniquement) préférences (passez à l’étape 3). Permet de régler le volume. 3 Sélectionnez « Utilisateur », puis Touche FREEZE appuyez sur la touche b. Permet d’effectuer une pause sur une Les paramètres s’affichent.
  • Page 9 Autres g Émetteur infrarouge À propos du fonctionnement de la télécommande • Pointez la télécommande vers le capteur de télécommande. • Plus la distance qui sépare la télécommande et le projecteur est courte, plus l’angle de commande du projecteur par la télécommande est important. •...

  • Page 10: Raccordement Du Projecteur

    • Le connecteur d’entrée audio est disponible uniquement sur les modèles VPL-EW348/EW345/ EW315/EX345/EX315. • Il est recommandé de régler la résolution de votre ordinateur sur 1 280 × 800 pixels (VPL-EW348/ EW345/EW315) ou 1 024 × 768 pixels (VPL-EX345/EX340/EX315/EX310) pour le moniteur externe.
  • Page 11 HDMI Ordinateur Remarques • La sortie audio du connecteur HDMI est disponible uniquement sur les modèles VPL-EW348/ EW345/EW315/EX345/EX315. • Utilisez un appareil compatible HDMI sur lequel est apposé le logo HDMI. • Utilisez un ou des câbles HDMI haute vitesse sur lesquels le logo correspondant au type de câble est spécifié.
  • Page 12 Connecteur LAN Pour se connecter à un ordinateur, une tablette PC ou un smartphone via un concentrateur ou un routeur (« Fonction Présentation via le réseau » (page 51)). Connecteur Câble LAN (type droit) (non fourni) Ordinateur Connexion filaire Tablette PC/Smartphone Ordinateur Concentrateur, routeur (sans fil), etc.

  • Page 13: Raccordement D'un Appareil Vidéo

    Pour le raccordement à un appareil vidéo doté d’un connecteur de sortie S-vidéo. Câble audio (Prise RCA × 2) (non fourni) Connecteur de sortie audio Connecteur de Ordinateur sortie S-vidéo Câble S-vidéo (non fourni) Remarque Le connecteur d’entrée audio est disponible uniquement sur les modèles VPL-EW348/EW345/ EW315/EX345/EX315. Raccordement du projecteur...
  • Page 14 Appareil vidéo sortie vidéo Câble vidéo (non fourni) Remarque Le connecteur d’entrée audio est disponible uniquement sur les modèles VPL-EW348/EW345/ EW315/EX345/EX315. INPUT A Pour le raccordement à un appareil vidéo doté d’un connecteur de sortie YP Composant – Câble Mini-D-sub 15 broches (non fourni)
  • Page 15 HDMI Appareil vidéo Remarques • La sortie audio du connecteur HDMI est disponible uniquement sur les modèles VPL-EW348/ EW345/EW315/EX345/EX315. • Utilisez un appareil compatible HDMI sur lequel est apposé le logo HDMI. • Utilisez un ou des câbles HDMI haute vitesse sur lesquels le logo correspondant au type de câble est spécifié.

  • Page 16: Raccordement D'un Appareil Hdbaset Tm

    Remarques concernant le raccordement de cet appareil à l’émetteur HDBaseT • Adressez-vous à un professionnel ou à un revendeur Sony pour effectuer le câblage. Si le câblage est incorrect, les caractéristiques de transmission du câble ne seront pas atteintes, l’image et le son risquent de disparaître ou les performances risquent de diminuer.

  • Page 17: Raccordement D'un Microphone

    • Reliez cet appareil et l émetteur HDBaseT sans utiliser de concentrateur ou de routeur. Raccordement d’un microphone Microphone ( Pour le raccordement à un microphone. Microphone (non fourni) Remarques • L’entrée de microphone est disponible uniquement sur les modèles VPL-EW348/EW345/EW315/ EX345/EX315. Raccordement du projecteur...

  • Page 18: Raccordement D'une Clé Usb

    Câble Mini-D-sub 15 broches (fourni) Remarques • La borne de sortie audio est uniquement disponible sur les VPL-EW348/EW345/EW315/EX345/ EX315. • Les images projetées et le son peuvent être reproduits. • Les images projetées peuvent être reproduites à partir de INPUT A et INPUT B uniquement.

  • Page 19: Projection/Réglage D'une Image

    à adapter l’image projetée à la taille de l’écran. Pour plus d’informations sur les distances de projection et les tailles de l’image projetée, reportez-vous à la section « Distance de projection » (page 83). * L’image affichée est celle Entrée du VPL-EW348. Vidéo S-Vidéo Entrée A Entrée B Entrée C...

  • Page 20: Réglage De L'image Projetée

    Pour projeter les fichiers image Réglez la mise au point, la taille et la enregistrés dans une clé USB, reportez- position de l’image projetée vous à la section « USB Media Viewer » (page 20). (page 62). Pour lire des contenus vidéo et audio à...
  • Page 21 Réglage de l’inclinaison du projecteur à l’aide des pieds avant (réglables) En modifiant l’inclinaison du projecteur à l’aide du bouton de réglage du pied/des pieds avant (réglables), il vous est possible de régler la position de l’image projetée. Réglage de l’angle 1 Maintenez enfoncés les boutons de réglage du pied.
  • Page 22 Correction de la distorsion trapézoïdale de l’image projetée (Fonction trapèze) En règle générale, la fonction Trapèze règle automatiquement l’image projetée. La fonction Trapèze risque de ne pas fonctionner automatiquement si l’écran est incliné. Dans ce cas, réglez manuellement le trapèze. 1 Appuyez sur la touche KEYSTONE de la télécommande ou sélectionnez Trapèze V dans le menu Installation.
  • Page 23 Ajustement de l’image projetée à l’écran (Réglage Rétrécissement numérique) Si la taille de l’image projetée dépasse celle de l’écran, vous pouvez la rétrécir et ajuster sa position. 1 Sélectionnez « Rétréciss. numérique » dans le menu Installation. 2 Définissez le taux de rétrécissement. Appuyez sur la touche V/v/B/b pour régler la valeur.
  • Page 24 Affichage d’une mire Vous pouvez afficher une mire pour régler l’image projetée ou une mire quadrillée avec la touche PATTERN de la télécommande. Appuyez à nouveau sur la touche PATTERN pour rétablir l’image précédente. Vous pouvez utiliser une mire quadrillée comme guide pour écrire du texte ou dessiner des lignes ou des formes sur le tableau banc ou le tableau noir sans recourir à...

  • Page 25: Mise Hors Tension

    Mise hors tension Appuyez sur la touche ?/1 de l’appareil principal ou de la télécommande. Le projecteur s’arrête et se met hors tension. Si vous rappuyez sur la touche ?/1 dans les 10 secondes qui suivent, l’arrêt est annulé. Remarque Ne mettez pas le projecteur hors tension juste après l’allumage de la lampe.

  • Page 26: Utilisation D'un Menu

    B Réglages et paramétrages à l’aide d’un menu Utilisation d’un MENU Remarque Les écrans de menu utilisés pour les descriptions ci-dessous peuvent varier selon le modèle que vous utilisez. Appuyez sur la touche MENU pour Définissez ou réglez le paramètre afficher le menu.
  • Page 27 Utilisation du menu de réglage Pour augmenter la valeur, appuyez sur la touche V/b et pour la diminuer, appuyez sur la touche v/B. Appuyez sur la touche ENTER pour valider le réglage et revenir à l’écran précédent. Contraste Régler Retour Appuyez sur la touche MENU pour effacer le menu.

  • Page 28: Menu Image

    Menu Image Le menu Image permet de régler l’image en fonction de chaque signal d’entrée. Éléments Description des éléments Mode d’image Dynamique : accentue le contraste pour produire une image dynamique et éclatante. Standard : fournit une image naturelle et bien équilibrée. Présentation : fournit une image lumineuse qui convient aux présentations.

  • Page 29: Menu Écran

    Éléments Description des éléments Aspect Modifie le rapport de format de l’image projetée (page 31). VPL-EW348/EW345/ 4:3 : affiche l’image en adaptant la taille d’image projetée EW315 : lors de la maximale à un rapport de format fixe de 4:3.
  • Page 30 Éléments Description des éléments Réglez le signal Permet de régler l’image du signal de l’ordinateur. Utilisez ce paramètre si le bord de l’image est coupé et si la réception est médiocre. *2 *3 Règle automatiquement l’image projetée sur une qualité optimale lorsque vous appuyez sur la touche ENTER (page 7).
  • Page 31 Aspect VPL-EW348/EW345/EW315 *1 : Si vous sélectionnez « Normal », l’image est projetée à la même résolution que le signal d’entrée, sans modifier le rapport de Signal d’entrée Valeur de paramètre et image projetée format de l’image d’origine. recommandées *1 *2 *3 Plein1 *2 : Si vous sélectionnez «...
  • Page 32 VPL-EX345/EX340/EX315/EX310 *1 : Si vous sélectionnez « Normal », l’image est projetée à la même résolution que le signal d’entrée, sans modifier le rapport de Signal d’entrée Valeur de paramètre et image projetée format de l’image d’origine. recommandées Plein1 *2 : Si vous sélectionnez « 4:3 », l’image est projetée de sorte qu’elle remplisse la surface de projection de l’image, quel que 16:9...

  • Page 33: Menu Fonction

    *1 : La fonction APA est disponible lors de la réception d’un signal d’ordinateur provenant du connecteur d’entrée RGB (INPUT A/INPUT B). *2 : La valeur du paramètre « Volume » définit le volume maximal disponible pour le microphone. *3 : VPL-EW348/EW345/EW315/EX345/EX315 uniquement. Menu Fonction...

  • Page 34: Menu Marche

    *1 : Si vous oubliez votre mot de passe, vous ne pourrez pas utiliser le projecteur. Si vous appelez le service après-vente Sony pour un mot de passe oublié, vous serez invité à fournir le numéro de série du projecteur et votre identité. (Cette procédure peut différer selon les pays/régions.) Vous recevrez votre mot de passe une fois votre identité...

  • Page 35: Menu Connexion/Alimentation

    Affiche, en bas à droite de l’écran, le SSID du module LAN sans fil USB qui fait office de point d’accès. Réglages HDBaseT Règle la fonction du connecteur HDBaseT/LAN. (VPL-EW348 uniquement) Connecteur HDBaseT : connectez l’émetteur HDBaseT et le câble LAN pour HDBaseT/LAN transmettre le signal vidéo, audio, Ethernet et RS-232C.
  • Page 36 Éléments Description des éléments Sél sign entr A Auto/Ordinateur/Vidéo GBR/Composant : choisissez « Auto » pour sélectionner automatiquement le type d’entrée de signal vidéo lorsque vous sélectionnez Entrée A. *5 *7 Mode de lampe Haut/Standard/Bas/Auto : si vous sélectionnez « Haut », l’image est plus lumineuse, mais la consommation d’énergie augmente.
  • Page 37 *16 : La borne INPUT E est disponible sur le VPL-EW348 uniquement. *17 : Ne mettez pas le projecteur hors tension juste après l’allumage de la lampe. Un dysfonctionnement de la lampe risque de se produire (celle-ci risque de ne pas s’allumer).

  • Page 38: Menu Installation

    Menu Installation Le menu Installation permet d’installer le projecteur. Éléments Description des éléments Symétrie HV/H/V/Off : fait pivoter l’image projetée horizontalement ou verticalement selon la méthode d’installation. Attitude installation Haut en haut/Haut en bas/Lien vers Symétrie : modifiez le réglage de refroidissement afin qu’il réponde aux exigences de l’attitude d’installation.

  • Page 39: Menu Informations

    Menu Informations Le menu Informations permet de vérifier l’état du projecteur, notamment la durée d’utilisation totale de la lampe. Éléments Description des éléments Nom du modèle Affiche le nom du modèle. Nº de Série Affiche le numéro de série. fH/fV Affiche la fréquence horizontale/verticale du signal d’entrée actuel.

  • Page 40: Utilisation Des Fonctionnalités Réseau

    Projector Station for Network Control, veuillez aller sur l’URL suivante. http://pro.sony.com/bbsc/ssr/cat-projectors/resource.downloads Pour obtenir des informations détaillées sur le Projector Station for Network Control, contactez votre revendeur Sony local. Affichage de la fenêtre Commande du projecteur à l’aide d’un navigateur Web Raccordez le câble LAN (page 12).

  • Page 41: Confirmation Des Informations Relatives Au Projecteur

    Commande qu’en exécutant l’étape 3 de cette procédure. Remarque Si vous avez oublié votre mot de passe, Fonctionnement de la fenêtre contactez le personnel qualifié Sony. Commande Changement de page Confirmation des Cliquez sur un bouton de changement de informations relatives au page pour afficher la page de paramètres...

  • Page 42: Utilisation Du Projecteur À Partir D'un Ordinateur

    Définissez la fréquence du rapport Utilisation du projecteur à d’email. partir d’un ordinateur Cliquez sur [Mail Report] pour ouvrir la page Mail Report. Vous pouvez commander le projecteur à Lamp Reminder (Lamp1) : définissez partir de l’ordinateur via la page Control. le délai du rapport d’e-mail pour le remplacement de la lampe.

  • Page 43: Configuration Du Réseau Lan Du Projecteur

    Required Authentication : activez cette Configuration du réseau LAN case à cocher si l’authentification est du projecteur nécessaire pour envoyer un message électronique. Définissez la fonction de réseau LAN à la Requires the use of POP page Setup. Authentication before sending email Les valeurs entrées ne sont appliquées (POP before SMTP) : activez cette qu’après avoir cliqué...

  • Page 44: Configuration Du Réseau Wlan Du Projecteur

    Réglez les éléments pour Ethernet. Éléments Descriptions MAC Address : affiche l’adresse MAC Access Point Active le module LAN du projecteur. sans fil USB comme point Speed : sélectionnez la vitesse de réseau d’accès. Réglez les du projecteur. éléments manuellement pour le réseau WLAN.
  • Page 45 Type de Descriptions cryptage WPA2- Définit la méthode de PSK(AES) sécurité du point d’accès pour WPA2-PSK (AES). Key : saisissez le mot de passe pour la méthode de sécurité du point d’accès selon le type de cryptage sélectionné comme suit ; Type de Password cryptage...

  • Page 46: Réglage Des Étiquettes Personnalisées Pour Les Connecteurs D'entrée Du Projecteur

    Key : saisissez le mot de passe pour la Réglage des étiquettes méthode de sécurité du point d’accès personnalisées pour les selon le type de cryptage sélectionné comme suit ; connecteurs d’entrée du projecteur Type de Password cryptage Changez les noms d’étiquette pour les Open Il est impossible de saisir connecteurs d’entrée qui seront affichés sur...

  • Page 47: Configuration Du Protocole De Contrôle Du Projecteur

    également. Seuls quatre caractères paramètres. alphanumériques peuvent être saisis. Le réglage par défaut est « SONY ». Il est recommandé de changer le nom de communauté par défaut afin d’éviter tout Utilisation des fonctionnalités réseau...
  • Page 48 être saisis. Le l’administrateur de la page Web. réglage par défaut est « SONY ». Il est -Port No. : saisissez le port du serveur recommandé de changer le nom de d’ADCP.
  • Page 49 -Timeout : (e) Réglez le service de système. saisissez la durée devant s’écouler avant Zone de réglage du service de système la fin de la communication de PJ Talk en cas de déconnexion. Le réglage par défaut est « 30 ». -Host Address : saisissez l’adresse IP que le serveur de PJ Talk est autorisé...
  • Page 50 (f) Réinitialisez les paramètres réseau. Touche Reset Reset Reset : rétablissez tous les réglages par défaut du navigateur Web. Utilisation des fonctionnalités réseau...

  • Page 51: Fonction Présentation Via Le Réseau

    La fonction Présentation via le réseau requiert l’installation de l’application Projector Station for Network Presentation (sur le CD-ROM fourni). Pour plus d’informations sur les mises à jour de Projector Station for Network Presentation, consultez le site Web de Sony à l’adresse suivante : https://www.servicesplus.sel.sony.com/ Voici la configuration système requise pour utiliser cette application.

  • Page 52: Démarrage De Projector Station For Network Presentation

    Pour Windows Démarrage de Projector Fenêtre de guidage de connexion Station for Network Presentation Connectez le projecteur à un réseau. En cas de connexion câblée, raccordez le projecteur à l’aide d’un câble LAN, puis configurez les paramètres réseau. Pour plus de détails, reportez-vous à la section «...
  • Page 53 Remarque Mode AP Network Presentation L’aspect de l’application à l’écran est sujet à modification sans préavis. Sélectionnez le projecteur sur lequel sera projetée l’image. a) Pour le LAN Mode Reportez-vous aux informations du réseau sur l’écran projeté du projecteur auquel vous souhaitez que l’ordinateur se connecte, puis saisissez l’adresse IP et Fenêtre de saisie du mot de passe sans fil le CODE connexion.

  • Page 54: Paramètres De Connexion

    « » • Si la valeur de Entrée est différente de Utilisation du contrôleur « » Réseau (page 19), l’image n’est pas projetée, même si vous avez appuyé sur la Pour Windows : « » touche Connect . Si vous souhaitez «...

  • Page 55: Fonction De Projection En Un Clic

    « Créer un raccourci » dans le menu Éléments Fonctions contextuel. Méthode Aucune image projetée. Projection en mode plein Pour Mac projection écran. Créez un fichier texte du nom de votre Projection dans la moitié choix avec un éditeur de texte. Réglez le gauche de l’écran.
  • Page 56 Attribuez le mot de passe password sans fil du SSID. Si vous Pour Windows utilisez open system authentication comme C:\Program Files (x86)\Sony\Projector méthode de sécurité, Station for Network Presentation\Network saisissez « open ». Presentation.exe -connect 192.168.1.187:on:1 Si le module sans fil LAN USB est réglé...

  • Page 57: Utiliser Projector Station For Network Presentation Sans L'installer Sur Votre Ordinateur

    Utiliser Projector Station for Network Presentation sans l’installer sur votre ordinateur. Projector Station for Network Presentation dispose également d’une version portable pouvant être utilisée avec un support externe, tel qu’un périphérique de stockage de masse USB. Bien que certaines fonctions soient limitées, vous pouvez copier et transporter Projector Station for Network Presentation sur le support externe et...

  • Page 58: Liste Des Codes D'erreur De Projector Station Pour Projector Station For Network Presentation

    Liste des codes d’erreur de Projector Station pour Projector Station for Network Presentation Code d’erreur Signification/Mesure Page NPR-E1701 Échec lors de l’ouverture du périphérique WLAN de l’ordinateur. Vérifiez si la fonction WLAN de l’ordinateur opère normalement. NPR-E1702 Échec lors de l’analyse du point d’accès. Vérifiez si la fonction WLAN de l’ordinateur opère normalement.

  • Page 59: Affichage D'images Ou De Fichiers Envoyés Par Une Tablette Pc/Un Smartphone

    Affichage d’images ou de fichiers envoyés par une tablette PC/un smartphone Vous pouvez projeter des images JPEG, des fichiers PDF, etc. stockés sur une tablette PC/un smartphone, sans fil à l’aide d’une application spécifique. Pour télécharger ou savoir comment utiliser cette application, accédez à l’URL suivante.

  • Page 60: Lecture Vidéo Et Audio À L'aide D'une Connexion Usb

    B Lecture vidéo et audio à l’aide d’une connexion USB Lecture vidéo et audio à l’aide d’une connexion USB Par ailleurs, pour lire des contenus vidéo et audio, il suffit de relier le projecteur à un ordinateur à l’aide d’un câble USB A-B (non fourni). Pour lire des contenus vidéo et audio à...
  • Page 61 Pour Mac : Éléments Fonctions Lancez la projection audio/vidéo. Mettez la projection audio/ vidéo en pause. Arrêtez la projection audio/vidéo (l’écran noircit). Fournit des informations sur USB Display. Lecture vidéo et audio à l’aide d’une connexion USB...

  • Page 62: Usb Media Viewer

    B USB Media Viewer Utilisation de USB Media Viewer Vous pouvez parcourir les fichiers image enregistrés sur une clé USB insérée dans le connecteur USB du projecteur sans l’aide d’un ordinateur. Support de stockage et formats de fichiers pris en charge : •...

  • Page 63: Mode Miniatures

    Mode Miniatures Les fichiers image dans le dossier s’affichent sous forme de liste de miniatures. Menu d’options Appuyez sur la touche V/v/B/b de la télécommande pour sélectionner une image, puis appuyez sur la touche ENTER. Le menu d’options s’affiche dans la partie inférieure de l’écran. Menu d’options Vous pouvez sélectionner l’ordre d’affichage des miniatures, ainsi que la méthode d’affichage des fichiers image.

  • Page 64: Mode Affichage

    Mode Affichage En mode Affichage, vous pouvez afficher une image sélectionnée en mode plein écran. Menu d’options Appuyez sur la touche ENTER de la télécommande. Le menu d’options s’affiche dans la partie inférieure de l’écran. Menu d’options Éléments Description des éléments Permet de masquer le menu d’options.

  • Page 65: Menu D'options

    Menu d’options Éléments Description des éléments Permet de masquer le menu d’options. Permet de revenir au mode Miniatures (page 63). Permet d’afficher l’image précédente. Permet d’afficher l’image suivante. Appuyez sur la touche V/v pour modifier l’intervalle d’affichage du diaporama. Intervalle d’affichage du diaporama L’image suivante s’affiche après 3 secondes.

  • Page 66: Témoins

    B Autres Témoins Vous pouvez vérifier l’état du projecteur ou une anomalie en vérifiant l’état d’éclairage/de clignotement du témoin ON/STANDBY et du témoin WARNING à l’avant. Si les témoins clignotent en rouge, reportez-vous à la section “Témoins d’avertissement et solutions” (page 67) afin de remédier au problème.
  • Page 67 Si les témoins clignotent différemment de la description ci-dessus, débranchez le cordon d’alimentation secteur et vérifiez que le témoin ON/STANDBY s’éteint, puis branchez le cordon d’alimentation secteur dans la prise murale et mettez le projecteur sous tension. Si le problème persiste, contactez un technicien Sony agréé. Témoins...

  • Page 68: Liste Des Messages

    Liste des messages Lorsque l’un des messages répertoriés ci-dessous apparaît sur l’image projetée, reportez-vous au tableau ci-dessous afin de remédier au problème. Messages Signification/Solution Page Surchauffe! Lampe OFF Vérifiez les éléments ci-dessous. 4, 38, 1 min. • Assurez-vous que les orifices de ventilation ne sont pas obstrués.

  • Page 69: Dépannage

    Dépannage Avant de confier le projecteur à des fins de réparation, essayez de diagnostiquer le problème à l’aide des instructions ci-dessous. Symptômes Solution Page Le projecteur ne se met Vérifiez si le cordon d’alimentation secteur est fermement – pas sous tension. raccordé.
  • Page 70 Symptômes Solution Page L’image est Selon l’angle de projection, les images peuvent prendre une 7, 22, trapézoïdale. forme trapézoïdale. Dans ce cas, vous pouvez corriger la distorsion trapézoïdale à l’aide de la fonction Trapèze. Lorsque vous réglez « Trapèze V » sur « Manuel », la fonction 7, 22, Trapèze n’est pas activée automatiquement.
  • Page 71 L’image est déformée Vérifiez si le cordon d’alimentation c.a. de l’appareil est mis à – par la connexion la terre. HDBaseT. (VPL-EW348 Utilisez le câble LAN de type STP (Shielded Twisted Pair, uniquement) paire torsadée blindée). L’image n’est pas Changez de connecteur d’entrée pour projeter l’image –...

  • Page 72: Remplacement De La Lampe

    N’insérez pas les mains dans la fente. Remarques • Si la lampe se casse, contactez un technicien Sony agréé. Ne remplacez pas la lampe vous-même. • Quand vous retirez la lampe, veillez à Desserrez les 3 vis de la lampe, puis l’extraire en ligne droite, en la tenant par le...
  • Page 73 La lampe contient du la lampe n’est pas correctement fixée. mercure. Disposez selon les Fermez le couvercle de lampe et serrez lois locales, provinciales et la vis 1. fédérales applicables. Pour de plus amples informations, voir www.sony.com/mercury Remplacement de la lampe...

  • Page 74: Nettoyage Du Filtre À Air

    S’il n’est pas possible d’enlever la poussière du filtre à air, même après un nettoyage, remplacez ce dernier par un neuf. Pour plus d’informations sur les nouveaux filtres à air, contactez un technicien Sony agréé. Mise en garde Si vous continuez d’utiliser le projecteur alors que le message est affiché, la poussière risque de s’accumuler et de colmater l’appareil.

  • Page 75: Spécifications

    Résolution d’affichage maximale : 1 600 × 1 200 pixels de signal (redimensionnement) d’ordinateur Résolution du panneau d’affichage : VPL-EW348/EW345/EW315 : 1 280 × 800 pixels VPL-EX345/EX340/EX315/EX310 : 1 024 × 768 pixels Avec une entrée NTSC, PAL, SECAM, 480/60i, 576/50i, 480/60p, de signal vidéo...
  • Page 76 47 kohms INPUT C/ Connecteur d’entrée HDMI (La sortie audio est INPUT D disponible uniquement sur les modèles VPL-EW348/ EW345/EW315/EX345/EX315.) : HDMI 19 broches, HDCP, prise en charge du son HDMI S VIDEO (S Connecteur d’entrée S video : Mini DIN 4 broches, Y : VIDEO IN) 1 Vp-p ±...
  • Page 77 Humidité de stockage Alimentation VPL-EW348 : 100 V à 240 V c.a., 3,5 A - 1,5 A, 50/60 Hz VPL-EW345/EX345 : 100 V à 240 V c.a., 3,4 A - 1,5 A, 50/60 Hz VPL-EX315 : 100 V à 240 V c.a., 3,2 A - 1,4 A, 50/60 Hz VPL-EW315/EX340 : 100 V à...
  • Page 78 220 V à 240 V c.a. : 0,5 W (lorsque « Mode de veille » est réglé sur « Bas ») Consommation VPL-EW348 : électrique (mode 100 V à 120 V c.a. : de veille 18,5 W (LAN) connectée)
  • Page 79 Environ 365 × 96,2 × 252 mm (14 × 3 × pouces) (parties saillantes exclues) Poids VPL-EW348/EW345/EW315 : environ 4,1 kg (9 lb) VPL-EX345/EX315 : environ 4 kg (8,8 lb) VPL-EX340/EX310 : environ 3,9 kg (8,6 lb) Accessoires Reportez-vous à la section « Vérification des accessoires fournis fournis »...
  • Page 80 Affectation des broches Connecteur HDMI (HDMI, femelle) Connecteur d’entrée RGB (Mini D-sub 15 broches, femelle) TMDS Data2+ 11 TMDS Blindage horloge Entrée vidéo Entrée Blindage TMDS (rouge) R d’alimentation TMDS Data2 Horloge – pour DDC TMDS N.C. Entrée vidéo Data2 – (vert) G TMDS RESERVED...
  • Page 81 Connecteur USB (Type A, femelle) (4,4 - 5,25 V) Données– Données+ Terre Connecteur USB (Type B, femelle) VCC (+5 V) Données– Données+ Terre Spécifications...
  • Page 82 Connecteur d’entrée Signaux d’entrée compatibles fH[kHz]/ Résolution RGB/ fV[Hz] HDMI RGB Signal d’ordinateur Connecteur d’entrée 1280 × 800 49,7/60 fH[kHz]/ Résolution RGB/ fV[Hz] HDMI RGB Signal de télévision numérique 640 × 350 31,5/70 Connecteur d’entrée 37,9/85 Signal fV[Hz] RGB/ 640 × 400 31,5/70 HDMI 37,9/85...

  • Page 83: Distance De Projection

    Distance de projection La distance de projection correspond à la distance qui sépare l’avant de l’objectif de la surface de l’image projetée. La figure suivante décrit la distance de projection et la hauteur depuis le centre de l’objectif jusqu’au bord de l’écran pour chaque taille d’image projetée. La hauteur H correspond à...
  • Page 84 -0,49 (-19) (5,08 m) (170 × 106) (191-306) Formule de la distance de projection (VPL-EW348/EW345/EW315) D : Taille de l’image projetée (diagonale) H : Hauteur H du centre de l’objectif au bord de l’écran Expression 1 (Distance de projection L) Unité...
  • Page 85 Tableau des distances de projection (VPL-EX345/EX340/EX315/EX310) Unité : m (pouces) Hauteur H du centre de l’objectif au bord de Taille d’image projetée l’écran Distance de Distance de projection L Largeur × Distance de Diagonale D projection maximale Hauteur projection minimale L 80 pouces 1,63 ×...
  • Page 86 Installation au plafond Hauteur H du centre de l’objectif Centre de l’objectif au bord de l’écran Face supérieure Image projetée Distance de projection L * Ces valeurs seront négatives si le haut de l’image projetée est supérieur à A. Distance de projection...
  • Page 87 -0,49 (-19) (5,08 m) (170 × 106) (191-306) Formule de la distance de projection (VPL-EW348/EW345/EW315) D : Taille de l’image projetée (diagonale) H : Hauteur H du centre de l’objectif au bord de l’écran Expression 1 (Distance de projection L) Unité...
  • Page 88 Tableau des distances de projection (VPL-EX345/EX340/EX315/EX310) Unité : m (pouces) Hauteur H du centre de l’objectif au bord de Taille d’image projetée l’écran Distance de Distance de projection L Largeur × Distance de Diagonale D projection maximale Hauteur projection minimale L 80 pouces 1,63 ×...

  • Page 89: Dimensions

    Dimensions Vue de dessus (VPL-EW348/EW345/EW315) 365 (14 Centre de 85 (3 l’objectif Unité : mm (pouces) Dimensions...
  • Page 90 Vue de dessus (VPL-EX345/EX340/EX315/EX310) 365 (14 Centre de 85 (3 l’objectif Unité : mm (pouces) Vue avant Centre de l’objectif Unité : mm (pouces) Dimensions...
  • Page 91 Vue de dessous (VPL-EW348/EW345/EW315) 38 (1 233 (9 /16) 225,3 (8 Centre de l’objectif 14 ( 14 ( Trous pour montage au plafond (M4, profondeur 8 ( 31,8 31,8 45,3 57,4 97,5 (3 Unité : mm (pouces) Dimensions...
  • Page 92 Vue de dessous (VPL-EX345/EX340/EX315/EX310) 38 (1 233 (9 /16) 225,3 (8 Centre de l’objectif 14 ( 14 ( Trous pour montage au plafond (M4, profondeur 8 ( 31,8 31,8 45,3 57,4 97,5 (3 Unité : mm (pouces) Dimensions...

  • Page 93: Contrat De Licence D'utilisateur Final

    AVANT D’UTILISER LE LOGICIEL. EN et tout applet intégrés au LOGICIEL) sont UTILISANT LE LOGICIEL, VOUS détenus par SONY ou l’un ou plusieurs des ACCEPTEZ LES CONDITIONS DU FOURNISSEURS TIERS. PRÉSENT CLUF. VOUS NE POUVEZ...
  • Page 94 LOGICIELS EXCLUS. Dans la mesure où les conditions des licences applicables aux logiciels, services de réseau ou autres Composants libres de droit obligent SONY à produits, autres que le LOGICIEL, proposer de fournir le code source lié au indispensables à l’exécution du LOGICIEL, LOGICIEL, cette proposition est réputée...
  • Page 95 SONY corporelles ou à d’importants préjudices n’exerce aucun contrôle. L’UTILISATION physiques ou environnementaux (ci-après DU SERVICE DE CONTENU les « ACTIVITÉS À HAUT RISQUE »). NÉCESSITE UNE CONNEXION SONY, chacun des FOURNISSEURS INTERNET. LE SERVICE DE CONTENU TIERS et chacune de leurs sociétés affiliées...
  • Page 96 DU COÛT DE TOUS LES SERVICES, LOCALISATION, SÉCURITÉ DES RÉPARATIONS OU CORRECTIONS DONNÉES NÉCESSAIRES. CERTAINS PAYS NE Vous reconnaissez et acceptez que SONY et PERMETTENT PAS L’EXCLUSION DES ses sociétés affiliées, partenaires et agents GARANTIES IMPLICITES, DE SORTE puissent lire, recueillir, transférer, traiter et QUE CES EXCLUSIONS PEUVENT NE stocker certaines informations collectée par...
  • Page 97 éventuellement. Vous reconnaissez et conformément aux politiques en matière de acceptez que ces activités puissent être respect de la vie privée de SONY et de ces réalisées à l’entière discrétion de SONY et tiers. Veuillez utiliser l’adresse du contact que SONY puisse conditionner la poursuite correspondant dans chaque zone ou pays de l’utilisation du LOGICIEL à...
  • Page 98 SONY relativement au LOGICIEL. Le Sans préjudice d’aucun de ses autres droits, fait que SONY n’exerce pas ou ne fasse pas SONY peut résilier le présent CLUF si vous valoir un droit ou une disposition du présent contrevenez à...
  • Page 99 LOGICIEL. Il est de votre responsabilité exclusive de préserver le caractère confidentiel de tout compte que vous détenez auprès de SONY ou de tiers, ainsi que de tous les noms d’utilisateur et mots de passe associés à...

  • Page 100: Index

    Index Gel .............8 H (Horizontal) .........30 AC IN ............6 Haut-parleur ..........33 Accessoires en option ......79 Affectation des broches ......80 Affichage CC .......... 33 APA ............7 Image accueil ...........33 APA intelligent ........33 Appareil principal ........4 Aspect ...........
  • Page 101 À propos des marques de commerce Raccordement d’un appareil vidéo ..13 Raccordement d’un moniteur externe et d’un • Adobe et Adobe Acrobat sont des marques appareil audio ........18 de commerce ou des marques déposées Raccordement d’un ordinateur ....10 d’Adobe Systems Incorporated aux Réglez le signal ........30 États-Unis et/ou dans d’autres pays.
  • Page 102 Sony Corporation...
