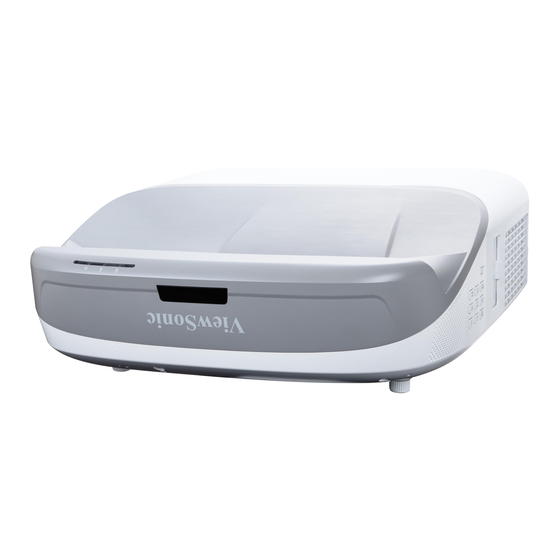

- Page 1 PS700W/PS700X/PS750W/PS750X/ PS750HD DLP Projector Guide de l’Utilisateur N° de modèle : VS16900/16901/16778/16779/16952...
- Page 2 Conformité Ce périphérique est conforme avec la partie 15 des règles FCC, à savoir les deux règles suivantes : (1) ce périphérique ne cause pas d’interférence nocive (2) ce péri- phérique doit accepter toute interférence reçue, y comprises celles pouvant causer des défaillances.
- Page 3 Informations importantes liées à la sécurité Lisez ces instructions. Gardez ces instructions. Faites attention à tous les avertissements. Suivez toutes les instructions. Ne pas utiliser l’unité près de l’eau. Nettoyer avec un tissu doux et sec. Ne pas bloquer les sorties de ventilation. Installer l’unité en accord avec les instructions du fabricant.
- Page 4 Conformité RoHS2 Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et pOHFWURQLTXHV 'LUHFWLYH 5R+6 /6'((( HW LO HVW GpFODUp UHVSHFWHU OHV YDOHXUV GH FRQFHQWUDWLRQ PD[LPXP Gp¿QLHV SDU OH &RPLWp WHFKQLTXH G¶DGDSWDWLRQ 7$& européen, qui sont les suivantes: Concentration maximum...
- Page 5 VSpFL¿FDWLRQV WHFKQLTXHV VDQV DYHUWLVVHPHQW /HV LQIRUPDWLRQV GDQV FH GRFXPHQW peuvent changer sans avertissement. Ce document ne peut ni totalement ni en partie être copié, reproduit ou transmis par aucun moyen ou pour aucune raison sans accord écrit préalable de ViewSonic Corpo- ration. Enregistrement du produit $¿Q GH UpSRQGUH DX[ VSpFL¿FDWLRQV IXWXUHV GH YRWUH SURGXLW HW SRXU UHFHYRLU GHV...
-
Page 6: Table Des Matières
Table des matières Consignes de sécurité Contrôler le projecteur dans un environnement réseau ......37 importantes .......2 Utilisation du projecteur en mode veille ..........44 Introduction......5 Réglage du son........44 Caractéristiques du projecteur....5 Arrêt du projecteur......45 Contenu de l’emballage ....... 5 Utilisation des menus...... -
Page 7: Consignes De Sécurité Importantes
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit. - Page 8 - Emplacements soumis à un taux d’humidité excessif, poussiéreux ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie du projecteur ou d’assombrir l’image. - Emplacements situés à proximité d’une alarme incendie - Emplacements dont la température ambiante dépasse 40°C / 104°F. - Lieux où...
- Page 9 Instructions de sécurité pour la fixation de votre projecteur au plafond Souhaitant que votre expérience d’utilisation du projecteur soit entièrement positive, nous devons attirer votre attention sur les notions de sécurité suivantes, afin d’éviter tout dommage aux personnes et aux objets. Si vous avez l’intention de fixer votre projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur, et de vous assurer qu’il est correctement installé.
-
Page 10: Introduction
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Certaines des caractéristiques peuvent ne pas être disponibles sur votre projecteur. Les performances réelles peuvent varier et dépendent des caractéristiques du modèles. •... -
Page 11: Commandes Et Fonctions
Sacoche de transport souple (en option) Filtre à poussière (en option) Kit de montage au mur avec instructions d’utilisation (pour certains modèles) PJD-vTouch-50s avec instructions d’utilisation (pour certains modèles) Commandes et fonctions Projecteur Voyant Molette de de la mise au point lampe Voyant de Menu... - Page 12 Télécommande COMP1 COMP2 HDMI Auto Source Sync Enter Menu Exit PgUp PgDn Mouse Pattern Blank Audio Color Mode Mode Mode Pour utiliser les touches souris de la • Auto Sync télécommande (Page Up, Page Down, Détermine automatiquement le ), voir «...
- Page 13 • Mouse • (Mon bouton) Permute entre les modes souris et normal. Permet à l’utilisateur de définir une touche de raccourci sur la télécommande, PgUp, PgDn, : actif après l’appui sur et l’élément de fonction est sélectionné Mouse. Une icône apparaît à l’écran pour dans le menu OSD.
- Page 14 Utilisation du pointeur LASER Le pointeur laser constitue une aide précieuse à la présentation professionnelle. Il émet une lumière de couleur lorsque vous appuyez dessus. Le rayon laser est visible. Vous devez maintenir le bouton Laser enfoncé pour obtenir une émission continue. Évitez de fixer le rayon laser et de le diriger sur vous-même ou sur d’autres personnes.
- Page 15 • Pour piloter votre logiciel d’affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) appuyez PgUp/PgDn. • Pour retourner au mode normal, appuyez Mouse à nouveau ou d’autres touches, à l’exception des touches multifonctions en rapport avec la souris. Portée efficace de la télécommande Reportez-vous à...
-
Page 16: Positionnement Du Projecteur
Positionnement du projecteur Choix de l’emplacement Vous pouvez choisir l’emplacement du projecteur en fonction de la disposition de la pièce ou de vos préférences. Tenez compte de la taille et de l’emplacement de votre écran, de l’emplacement d’une prise de courant adéquate, ainsi que de la disposition et de la distance entre le projecteur et les autres appareils. -
Page 17: Dimensions De Projection
Dimensions de projection L’« écran » mentionné ci-dessous se réfère à l’écran de projection qui est généralement composé d’une surface d’écran et d’une structure de soutien. Veuillez consulter « Caractéristiques du projecteur » à la page 81 pour la résolution d’affichage native de ce projecteur. - Page 18 PS700W/PS750W • Image 16:10 sur un écran 16:10 • Image 16:10 sur un écran 4:3 (e) : Écran (f) : Centre de l’objectif Image 16:10 sur un écran 16:10 (a) Taille de (b) Distance de projec (d) Décalage vertica (c) Hauteur de l’écran...
- Page 19 21.66 (8.5) Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous avez l’intention d’installer le projecteur de façon permanente, ViewSonic vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en compte les caractéristiques...
-
Page 20: Connexion
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles de signal appropriés pour chaque source. Branchez les câbles correctement. Pour les connexions illustrées ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir «... - Page 21 Câble RS232 RS232 Ordinateur Câble VGA Entrée ordinateur Ordinateur Câble adaptateur pour vidéo Appareil A/V composantes vers VGA (D-Sub) Câble VGA Sortie ordinateur Moniteur Câble VGA vers DVI-A Câble audio Entrée audio Ordinateur (pour le signal Câble audio composantes) Appareil A/V Câble S-Vidéo Connecteur Appareil A/V...
-
Page 22: Connexion D'un Ordinateur Ou D'un Moniteur
Sortie audio Haut-parleurs Sortie USB Chargeur d’alimentation USB 5V/2A Chargeur d’alimentation USB Sortie USB 5V/2A Connexion d’un ordinateur ou d’un moniteur Connexion à un ordinateur Connectez une extrémité du câble VGA fourni à la sortie D-Sub de l’ordinateur. Connectez l’autre extrémité du câble VGA à la prise de signal COMPUTER IN 1 ou COMPUTER IN 2 du projecteur. -
Page 23: Connexion D'appareils Vidéo
Connexion d’appareils vidéo Vous pouvez connecter votre projecteur à plusieurs appareils vidéo équipés des prises de sortie suivantes : • HDMI • Vidéo composantes • S-Vidéo • Vidéo (composite) Il suffit de connecter le projecteur à un appareil vidéo en utilisant l’une des méthodes de connexion citées ci-dessus. - Page 24 Connexion à un appareil HDMI Utilisez un câble HDMI lors de la connexion entre le projecteur et des appareils HDMI. Prenez un câble HDMI et connectez une extrémité au port de sortie HDMI de l’appareil vidéo. Connectez l’autre extrémité du câble au port d’entrée HDMI du projecteur. Dans le cas peu probable où...
-
Page 25: Lecture Du Son Via Le Projecteur
Connexion d’un appareil vidéo composite Examinez votre appareil vidéo pour déterminer s’il est équipé d’une série de sorties vidéo composite inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter cet appareil. -
Page 26: Fonctionnement
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Appuyez Power pour démarrer le projecteur. Dès que la lampe s’allume, un « Bip de mise sous tension »... -
Page 27: Utilisation Des Menus
Utilisation des menus Le projecteur offre une fonction d’affichage des menus à l’écran (OSD) permettant d’effectuer différents réglages et paramétrages. Les captures du menu OSD ci-dessous sont à titre indicatif uniquement et peuvent différer de l’apparence réelle. Vous trouverez ci-dessous une vue d’ensemble du menu OSD. Icône de menu principal Choisir... -
Page 28: Utilisation De La Fonction De Mot De Passe
Utilisation de la fonction de mot de passe À des fins de sécurité, le projecteur est doté d’une fonction de protection par mot de passe afin d’empêcher toute utilisation non autorisée. Le mot de passe peut être défini via le menu à... - Page 29 Procédure de rappel de mot de passe Maintenez enfoncé le bouton Auto Sync de la télécommande pendant 3 secondes. Le projecteur affiche un code à l’écran. Notez le numéro et éteignez votre projecteur. Contactez le service d’assistance local pour le déchiffrer.
-
Page 30: Changement De Signal D'entrée
Changement de signal d’entrée Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il ne peut toutefois afficher qu’un plein écran à la fois. Assurez-vous que la fonction Recherche auto rapide du menu SYSTÈME est réglée sur Activ. si vous souhaitez que le projecteur recherche automatiquement les signaux. Vous pouvez également sélectionner le signal souhaité... -
Page 31: Ajustement De L'image Projetée
Les informations concernant la source sélectionnée s’affichent dans le coin supérieur gauche de l’écran pendant 3 secondes. L’écran affichera le logo ViewSonic pendant le réglage automatique. Cette fonction n’est disponible que lorsqu’un signal d’entrée PC D-Sub (RVB analogique) est sélectionné. - Page 32 • Utilisation de la télécommande Appuyez pour afficher la page de correction trapézoïdale. Appuyez sur pour corriger la distorsion Appuyez trapézoïdale en haut de l’image. Appuyez sur Appuyez pour corriger la distorsion trapézoïdale en bas de l’image. Appuyez pour corriger la distorsion trapézoïdale sur le côté...
-
Page 33: Agrandir Et Rechercher Des Détails
Après la modification des réglages de Ajust. coin, certains formats ou certaines fréquences ne sont pas disponibles. Quand cela se produit, réinitialisez les réglages sur tous les 4 coins. Le message suivant apparaîtra : Agrandir et rechercher des détails Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l’image. - Page 34 16:10 (/PS700W/PS750W) : Met une image à l’échelle afin qu’elle s’affiche au centre de l’écran en respectant un format de 16:10. Cette option est recommandée pour les images auxquelles le format 16:10 est déjà...
-
Page 35: Optimisation De L'image
Panorama disponible 2,35:1 Anamorphosé disponible Optimisation de l’image Sélection d’un mode d’image Le projecteur comporte plusieurs modes d’image prédéfinis pour vous permettre de choisir le mode le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée. Pour sélectionner le mode souhaité, suivez l’une des procédures suivantes. - Page 36 Pour utiliser cette fonction, allez au menu AFFICHAGE > Couleur de l’écran et appuyez Enter. Appuyez pour sélectionner une couleur la plus proche de la surface de projection. Vous pouvez choisir parmi plusieurs couleurs précalibrées : Tableau blanc, Tableau vert et Tableau noir. Les effets de ces réglages peuvent varier en fonction des différents modèles.
- Page 37 Ajustement de Brilliant Color Allez au menu IMAGE > Avancé > Brilliant Color et appuyez Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image projetée.
-
Page 38: Réglage Du Minuteur De Présentation
Gestion couleur La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d’éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une meilleure reproduction des couleurs, si nécessaire. - Page 39 Appuyez Enter ou attendez 3 secondes pour activer le minuteur. Pour afficher la page Minuteur de présentation, sélectionnez Avancé. • Utiliser le menu OSD Allez au menu DE BASE > Minuteur de présentation. Appuyez Enter pour afficher la page Minuteur de présentation. Choisissez Intervalle du minuteur et décidez l’intervalle du minuteur en appuyant .
-
Page 40: Masquage De L'image
Masquage de l’image Pour attirer l’attention du public sur le présentateur, vous pouvez appuyer BLANK pour masquer l’image à l’écran. Pour restaurer l’image, appuyez sur n’importe quelle touche du projecteur ou de la télécommande. Lorsque l’image est masquée, le message « BLANK » s’affiche dans le coin inférieur droit de l’écran. -
Page 41: Utiliser La Fonction Cec
Pour activer le Mode Haute altitude : Ouvrez le menu à l’écran et accédez au menu SYSTÈME > Mode Haute altitude. Appuyez Enter et appuyez pour sélectionner Activ. Un message de confirmation est affiché. Choisissez Oui et appuyez Enter. Si vous sélectionnez le « Mode Haute altitude », le niveau de bruit de fonctionnement peut être plus élevé... -
Page 42: Contrôler Le Projecteur Dans Un Environnement Réseau
• Le Mode couleur ne peut pas être ajusté. • La fonction Zoom ne peut agrandir les images qu’à des tailles limitées. Si vous constatez l’inversion de la profondeur de l’image 3D, définissez la fonction Inverser sync 3D sur « Inverser » pour corriger le problème. Contrôler le projecteur dans un environnement réseau ®... - Page 43 Si les câbles RJ45 ne sont pas correctement connectés, les réglages Adresse IP du projecteur, Masque de sous-réseau, Passerelle par défaut et Serveur DNS afficheront 0.0.0.0. Assurez-vous que les câbles sont correctement connectés et effectuez les procédures ci-dessous à nouveau. Si vous n’avez pas besoin de connecter au projecteur en mode veille, réglez Contrôle réseau en veille sur Activ.
- Page 44 La page principale du Contrôle réseau apparaît. Accéder à la page Network Settings (Paramètres réseau) ou Email Alert (E-mail d’alerte) nécessite le mot de passe administrateur. Le mot de passe par défaut est « 0000 ». Cette page vous permet d’apporter des ajustements aux paramètres AMX et SNMP. Dans la rangée AMX device discover (Découverte d’appareil AMX), quand ON (ACTIV.) est sélectionné, le projecteur peut être détecté...
- Page 45 Veuillez prêter attention à la limite de la longueur de saisie (y compris espaces et autres touches de ponctuation) dans la liste ci-dessous : Nombre maximal Élément de catégorie Longueur de saisie de caractères DHCP/Manual (N/D) (DHCP/Manuel) IP Address (Adresse IP) XXX.XXX.XXX.XXX Subnet Mask XXX.XXX.XXX.XXX...
- Page 46 ® À propos de Crestron e-Control ® La page Crestron e-Control offre de nombreuses touches virtuelles pour contrôler le projecteur ou ajuster les images projetées. Vous pouvez appuyer pour révéler plus de boutons. i. Ces boutons fonctionnent de la même manière que ceux sur les menus à l’écran ou la télécommande.
- Page 47 i. Cette section n’est utilisée qu’avec le système de contrôle Crestron. Veuillez contacter Creston ou consultez sont manuel d’utilisation pour des information de configuration. ii. Vous pouvez nommer le projecteur, et garder en mémoire son emplacement et la personne qui en la charge. iii.
- Page 48 La page des info (infos) affiche les informations et l’état de ce projecteur. Appuyez Exit (Quitter) pour retourner à la page d’utilisation en réseau à distance. Après avoir appuyé le bouton « Contact IT Help » (Contacter l’aide informatique), la fenêtre HELP DESK (SERVICE D’ASSISTANCE) apparaîtra dans le coin supérieur droit de l’écran.
-
Page 49: Utilisation Du Projecteur En Mode Veille
**Crestron RoomView Sur la page « Edit Room » (Éditer la salle), entrez l’adresse IP (ou le nom d’hôte) comme indiqué sur le menu à l’écran, et « 02 » pour IPID, « 41794 » pour le port de contrôle réservé... -
Page 50: Arrêt Du Projecteur
Ajuster le mode audio Ouvrez le menu OSD et accédez au menu DE BASE > Param. audio > Mode audio. Appuyez pour sélectionner un mode audio préféré. Si disponible, vous pouvez appuyer Audio Mode sur la télécommande pour sélectionner un mode audio préféré. -
Page 51: Utilisation Des Menus
Menu principal Sous-menu Options Désact./Tableau noir/ Couleur de l’écran Tableau vert/Tableau blanc Auto/4:3/16:9 (PS700X/PS750X/ PS750HD)/16:10 (PS700W/PS750W)/ Format Panorama (PS700W/ PS750W/PS750HD)/ 2,35:1/Anamorphosé (PS700W/PS750W/ AFFICHAGE PS750HD) Trapèze Vertical/Horizontal Ajust. coin Position Phase Taille H Zoom Surbalayage Désact./1/2/3/4/5... - Page 52 Menu principal Sous-menu Options Couleur Teinte Netteté Gamma 1/2/3/4/5/6/7/8 Désact./1/2/3/4/5/6/7/ Brilliant Color 8/9/10 Avancé IMAGE Noise Reduction Couleur primaire Nuance Gestion couleur Saturation Gain Réinitialiser réglages couleur Réinit./Annul. Ordinateur Désactiver/Activer Désactiver/Activer Sous tension auto Mise sous tension Désact./Activ. directe Désactiver/10 min/ Alim.
- Page 53 Carnet /Mappemonde/ Portée/Treillis Désactiver/5 min/ Minuteur 10 min/15 min/20 min/ d'inactivité 25 min/30 min Message Activ./Désact. Noir/Bleu/ViewSonic/ Écran d’accueil Désact. Auto/Projection (Position du projecteur)/ Position des menus/Temp. couleurs/ Luminosité/Contraste/Réglages 3D/ Mon bouton Couleur de l’écran/Écran d’accueil/ Message/Recherche auto rapide/CEC/ DCR/Sous-titrage/Économie Énergie/...
- Page 54 Menu principal Sous-menu Options Auto/Désact./Trame séquentiel./Combi Sync 3D trame/Haut-bas/ Réglages 3D Côte-à-côte Inverser sync 3D Désactiver/Inverser Format HDMI Auto/RGB/YUV Paramètres HDMI Auto/Optimisé/ Portée HDMI Normal DHCP ACTIVÉ/IP Réglages réseau statique Adresse IP du projecteur Masque de sous- réseau Paramètres de Passerelle par contrôle réseau défaut...
- Page 55 Menu principal Sous-menu Options Sélection multilingue Langue de l’OSD Sol avant/Sol arrière/ Position du projecteur Plafond arr./Plafond avant Durée aff. des 5 sec/10 sec/15 sec/ menus 20 sec/25 sec/30 sec Réglages des Centre/Coin sup. menus Gauche/Coin sup. Position des menus Droit/Coin inf.
- Page 56 Description de chaque menu Fonction Description Couleur de Voir « Utiliser Couleur de l’écran » à la page 30 pour des détails. l’écran Format Voir « Sélection du format » à la page 28 pour des détails. Trapèze Voir « Correction trapézoïdale » à la page 26 pour des détails.
- Page 57 Fonction Description Voir « Sélection d’un mode d’image » à la page 30 pour des Mode couleur détails. Voir « Ajustement de Luminosité » à la page 31 pour des Luminosité détails. Voir « Ajustement de Contraste » à la page 31 pour des Contraste détails.
- Page 58 Fonction Description Alim. auto. désact. Voir « Réglage de Alim. auto. désact. » à la page 60 pour des détails. Minuteur Énergie intell. Voir « Réglage de Minuteur » à la page 60 pour des détails. Économie Énergie Voir « Réglage de Économie Énergie » à la page 60 pour des détails.
- Page 59 Fonction Description Param. audio Voir « Réglage du son » à la page 44 pour des détails. Minuteur de Voir « Réglage du minuteur de présentation » à la page 33 pour des détails. présentation Le projecteur peut afficher plusieurs motifs de test. Il vous Motif aide à...
- Page 60 Fonction Description Active ou désactive la fonction DCR (Dynamic Contrast Ratio - taux de contraste dynamique). Sélectionner Activ. active la fonction et le projecteur basculera automatiquement le mode de la lampe entre normal et économique modes selon l’entrée d’image détectée. Cette fonction n’est disponible que pour des fréquences PC d’un signal d’entrée VGA ou HDMI.
- Page 61 Fonction Description Param. de Voir « Utilisation de la fonction de mot de passe » à la page pour des détails. sécurité Verr. touches Voir « Touches de contrôle du verrouillage » à la page 35 pour des détails. panneau Code de Voir «...
-
Page 62: Entretien
Entretien Entretien du projecteur Vous devez veiller est la propreté de l’objectif et/ou du filtre (accessoire en option) régulièrement. Ne retirez aucune des pièces de votre projecteur. Contactez votre revendeur quand une pièce du projecteur doit être remplacée. Nettoyage de l’objectif Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse. -
Page 63: Utilisation Du Filtre À Poussière (Accessoire En Option)
Utilisation du filtre à poussière (accessoire en option) ATTENTION • Il est recommandé de nettoyer le filtre à poussière toutes les 100 heures après son installation. • Assurez-vous d’éteindre le projecteur et de le débrancher de la source d’alimentation avant d’installer ou de retirer le filtre. •... -
Page 64: Informations Relatives À La Lampe
Réinstallez le filtre à poussière. Réinitialisation du compteur du filtre Ouvrez le menu OSD et accédez au menu AVANCÉE > Réglages filtre. Appuyez Enter et la page Réglages filtre est affichée. Choisissez Réinit. heures filtre et appuyez Enter. Un message d’avertissement est affiché... - Page 65 Réduit la consommation de la lampe jusqu’à 70% selon le niveau de Dynamique luminosité du contenu. Réduit la consommation de la lampe de 70% et réduit la luminosité pour SuperÉco prolonger la durée de vie de la lampe et diminuer le bruit du ventilateur. Pour régler le mode de la lampe, allez au menu AVANCÉE >...
- Page 66 Quand remplacer la lampe Veuillez installez une nouvelle lampe ou consultez votre quand Voyant de la lampe s’allume. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion. ATTENTION Lorsque la lampe est trop chaude, le Voyant de la lampe et le Voyant d'avertissement de surchauffe s’allument.
- Page 67 Voyants Voyant État et description Événements - alimentation Bleu Mode veille Désact. Désact. Clignotant Mise en marche Bleu Désact. Désact. Fonctionnement normal Bleu Désact. Désact. Bleu Refroidissement de mise hors tension normale (3 s) Désact. Désact. Clignotant Téléchargement Rouge Désact. Désact.
-
Page 68: Dépannage
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA Le cordon d’alimentation n’alimente pas située à l’arrière du projecteur et branchez-le sur la l’appareil en électricité. prise secteur. Si la prise secteur est dotée d’un interrupteur, assurez-vous que celui-ci est activé. -
Page 69: Caractéristiques
Caractéristiques Dimensions 387,7 mm (L) x 169,4 mm (H) x 432,7 mm (P) (extrusions exclues) 432,7 387,7 169,4 Unité : mm Configuration de montage au plafond Vis de montage au plafond : M4 x 8 (L max. = 8 mm) Unité... -
Page 70: Table De Commande Ir
Table de commande IR Touche Format Octet1 Octet2 Octet3 Octet4 PgDn PgUp Blank Auto sync Haut Gauche Droite Color Mode Muet Enter Sous tension Minuteur de présentation Exit D. ECO (Eco mode) Menu Mouse Souris Gauche Souris Droite Source Pattern Mon bouton HDMI Volume+... -
Page 71: Tableau De Commande Rs232
Code d’adresse Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 Tableau de commande RS232 <Affectation de broches pour ces deux extrémités> Broche Description Broche Description RTSZ CTSZ... - Page 72 Bleu Écriture Écran d’accueil 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Écran d’accueil ViewSonic Écran d’accueil 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B Désact. État de l’écran 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x0A Lecture d’accueil...
- Page 73 Message 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Désact. Écriture Message Message 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Activ. État du 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 Lecture message 0x85 Sol avant 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E...
- Page 74 Format auto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Format 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Format 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Format 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Écriture Format Format...
- Page 75 Vide activé 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x01 0x68 Écriture Vide désactivé 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x09 0x00 0x67 Blank 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x09 Lecture État vide 0x68 Diminuer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 Écriture...
- Page 76 Diminution de 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x00 0x70 la saturation Écriture Augmentation Saturation de la 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x12 0x01 0x71 saturation 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x12 Lecture Saturation 0x71...
- Page 77 Muet activé 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Écriture Muet 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x00 0x60 Muet désactivé 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x14 0x00 Lecture État muet 0x61 Augmenter le 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x01 0x00 0x61 volume...
- Page 78 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67...
- Page 79 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Écriture 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 Format HDMI Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 État de format 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 Lecture HDMI 0x86...
- Page 80 code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Écriture code 5 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x04 0xA4...
- Page 81 Menu 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Quitter 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 Haut 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Gauche 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Touche...
-
Page 82: Fréquences De Fonctionnement
Fréquences de fonctionnement RVB analogique Fréquence de Signal Résolution (points) Format rafraîchissement (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960... - Page 83 HDMI Fréquence de Signal Résolution (points) Format rafraîchissement (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 WXGA 1366 x 768 16:9...
- Page 84 3D (signal HDMI inclus) Fréquence de Signal Résolution (points) Format rafraîchissement (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** pour Signal vidéo Fréquence de Signal...
- Page 85 Vidéo composantes Fréquence de Signal Résolution (points) Format rafraîchissement (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576...
-
Page 86: Caractéristiques Du Projecteur
Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Tous les modèles ne peuvent pas être achetés dans votre région. Nom de modèle PS700X PS750X PS700W PS750W PS750HD Caractéristique du produit Résolution 0,55" XGA 0,65" WXGA 0,65" 1080p... - Page 87 Caractéristiques environnementales Température de 0°C à 40°C, au niveau de la mer fonctionnement Altitude de fonctionnement 0–1499 m à 0°C–35°C 1500 à 3000 m à 0°C à 30°C (avec Mode Haute altitude activé) Humidité relative en 10%–90% (sans condensation) fonctionnement...
-
Page 88: Informations De Copyright
ViewSonic Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs ViewSonic Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable. - Page 89 T= Téléphone Pays / Région Site Internet Courrier électronique F= Fax France et autres www.viewsoniceurope.com/ http://www.viewsoniceurope.com/ service_fr@ pays francophones eu/support/call-desk/ viewsoniceurope.com en Europe service.ca@viewsonic. Canada www.viewsonic.com T = 1-866-463-4775 www.viewsoniceurope.com/ http://www.viewsoniceurope.com/ service_ch@ Suisse eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ http://www.viewsoniceurope.com/ service_be@ Belgique (Français) eu/support/call-desk/ viewsoniceurope.com...
- Page 90 Garantie limitée générale de un (1) ans La durée de garantie standard de ViewSonic est d’un (1) an pour tous les modèles de SURGXLWV GDQV WRXV OHV SD\V VDXI VL XQH GXUpH GH JDUDQWLH SOXV ORQJXH HVW VSpFL¿pH HW SUR- SRVpH SDU 9LHZ6RQLF 9HXLOOH] FRQVXOWHU OH VLWH :HE GH 9LHZ6RQLF SRXU YRWUH SD\V D¿Q GH...
- Page 91 Comment obtneir un service: 1. Pour des informations concernant l’obtention d’un service sous Garantie, veuillez contacter l’Aide à la Clientele de ViewSonic (veuillez consulter la page “Aide à la Clientele”). Vous aurez besoin de fournir le numéro de série de votre produit.
