Cher client,
Pour voler avec un Rasant vous n´avez pas besoin d´être un
expert. Par contre, vous avez dans les mains un modèle
avec du tempérament. Il peut voler tranquillement et aller
jusqu´à des vitesses extrêmes. Veuillez tenir compte des
valeurs de réglage du centre de gravité et des différentes
indications de réglages.
Données techniques:
Envergure: env. 900mm
Longueur: env. 935mm
Surface portante totale: env. 19dm²
Profil ailes : NACA 2412
Poids en vol: env. 960g
Fonctions RC:
Ailerons , dérive (en option), profondeur, moteur
Accessoires conseillés
-
Radio minimum 3 voies
Réf. S3001A
4x RoVoR-Servo S3001A MG
Réf. MPX314963
Moteur BL Roxxy 35-36-05
Contrôleur BL ro-control 3-40
Réf. 8713
LiPo Accu 3S3300/35C
ou alternative
LiPo Accu 2S2200/35C
Hélice
ou
7x6
8x6
Cône
45-46mm
Chargeur /Câble de charge adapté
Entoilage (environ)
Ailes
Jaune
1.000 x 500
Rouge
500 x 500
Fuselage
Jaune
1.000 x 400
Rouge
600 x 200
Empennage
Jaune
500 x 400
Rouge
500 x 400
Respectez les consignes de sécurité pour l'utilisation et la construction du modèle en page 3
et les consignes de sécurité pour les batteries LiPo en page 4!!!
Outils, matériaux requis
Panneau de construction
Colle blanche, époxy et super colle
Cutter
Papier de verre
Pinces à linge
Pinces Epingles
Equerre et règle
Un panneau de construction est nécessaire pour la
construction, sur lequel le plan 1:1 est fixé et recouvert d'un
film transparent pour le protéger contre les salissures. Le
papier est soumis à des variations de température, ce qui peut
entraîner de légères différences de longueur entre le plan et
les pièces préfabriquées. Les différentes pièces du fuselage et
des ailes y sont décrites. Ensuite seront expliqués, l´entoilage
ainsi que l'installation des éléments électroniques, le châssis
et les autres composants.
Respectez impérativement les instructions d'utilisation du
fabricant lors de l'utilisation des colles! Laissez bien sécher
tous les points de colle!
Les informations de direction telles que "la droite" sont
indiqués dans la direction du vol.
Remarques sur les composants RC
Le modèle est conçu pour les composants que nous
conseillons. Si vous utilisez d'autres servos, régulateurs ou
moteurs, veuillez vous assurer qu'ils sont adaptés. En cas de
différence, vous devez procéder vous-même à des corrections
et/ou des ajustements. Toujours mettre les servos en position
neutre avant de commencer la construction. Pour ce faire,
allumer la télécommande et mettre les manches et les trimms
en position centrale (sauf pour le gaz). Raccordez les servos
aux sorties correspondantes du récepteur et alimentez-les
avec une source d'alimentation appropriée.
mm
mm
Respectez le schéma de câblage et le mode d'emploi du
mm
fabricant de la télécommande.
mm
mm
mm
Notice de montage
Rasant
2

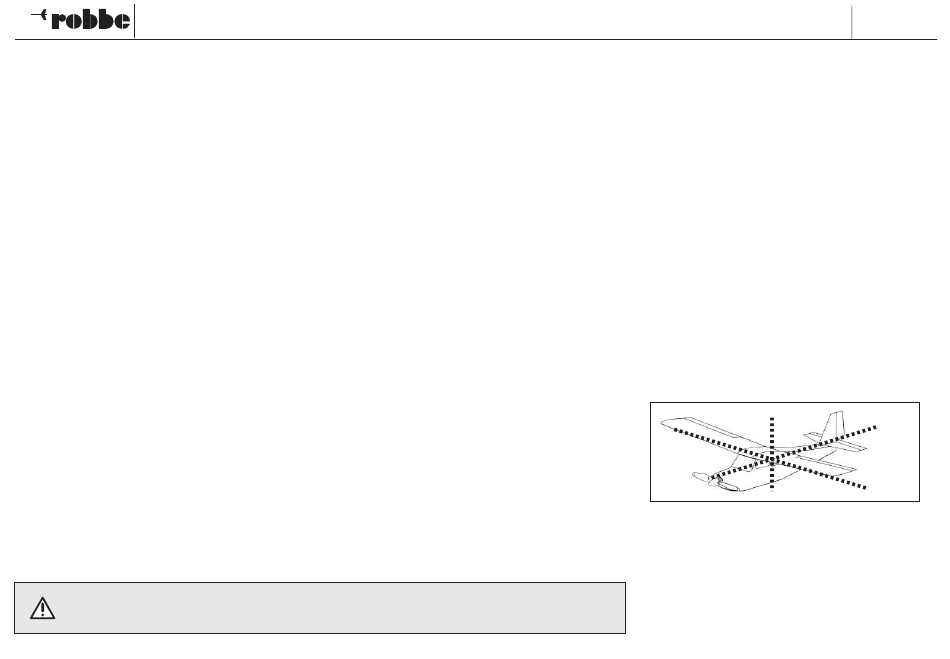

Explications des termes techniques
Moteur („Gas")
Contrôle du moteur
-manche vers le bas : moteur off
-manche vers le haut : moteur en vitesse maximum
Dérive
Ceci contrôle l'assiette de vol du modèle autour de l'axe
vertical
Manche vers la gauche = Le modèle vole vers la gauche
(Dérive se déplace vers la gauche)
Manche vers la droite = Le modèle vole vers la droite
(Dérive se déplace vers la droite)
Ailerons
Ceci contrôle l'assiette de vol du modèle autour de l'axe
longitudinal
Manche vers la gauche = l´aile gauche s´abaisse (l´aileron
gauche vers le bas, le droit vers le haut)
Manche vers la droite = l´aile droite s´abaisse (l´aileron
droit vers le bas, le gauche vers le haut)
Profondeur
Ceci contrôle l'assiette de vol du modèle autour de l'axe
transversal Manche vers le bas, le modèle s´élève (la
profondeur est vers le haut)
Manche vers le haut, le modèle s´incline (la profondeur est
vers le bas)
hse
C.G. = Center of Gravity
Centre de gravité
Servo Reverse
Servo inversé
Dual Rate Réduction ou extension de course pour le gouvernail
(modèles de surface) ou angle d'inclinaison (multicopter)
Binden
Affectation réciproque de l'émetteur et du récepteur
No.
2632
