R7/17
Version : M
Notice de montage et d'utilisation
fr

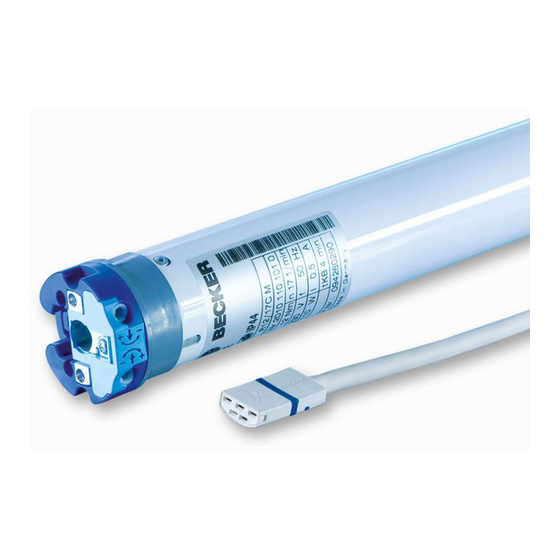

Moteurs de volet roulant et de protection solaire à
fin de course mécanique
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
2010 300 598 0a 10/01/2018
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Allemagne
www.becker-antriebe.com
Publicité
Table des Matières
Manuels Connexes pour Becker R7/17
Sommaire des Matières pour Becker R7/17
- Page 1 R7/17 Version : M Notice de montage et d’utilisation Moteurs de volet roulant et de protection solaire à fin de course mécanique Informations importantes pour: • l'installateur / • l'électricien / • l'utilisateur À transmettre à la personne concernée! L'original de cette notice doit être conservée par l'utilisateur.
-
Page 2: Table Des Matières
Sommaire Généralités.................................. 3 Garantie .................................... 3 Consignes de sécurité................................ 4 Remarques pour l’utilisateur ............................ 4 Remarques pour le montage et la mise en service ...................... 4 Utilisation conforme ................................ 6 Montage ..................................... 6 Montage du moteur................................. 6 Démontage du tenon............................... 6 Dispositif de blocage de roue............................ -
Page 3: Généralités
Généralités Ces moteurs tubulaires sont des équipements de qualité supérieure présentant les caractéristiques suivantes : • Pour une utilisation dans le domaine des volets roulants • Pour une utilisation dans le domaine des protections solaires • Réglage facile des commutateurs de fin de course au niveau du moteur •... -
Page 4: Consignes De Sécurité
Consignes de sécurité Les consignes de sécurité et avertissements suivants ont pour but de prévenir les risques et d’éviter les dommages corporels et matériels. Remarques pour l’utilisateur Remarques générales • Pendant le nettoyage, la maintenance et le remplacement de pièces, le moteur doit être débranché de la source d’alimentation électrique. - Page 5 • Montez l’interrupteur avec préréglage ARRÊT à portée de vue du produit motorisé, mais éloigné des pièces mobiles, à une hauteur supérieure à 1,5 m. Celui-ci ne doit pas être accessible au public. • Les dispositifs de commande fixes doivent être installés de manière visible. •...
-
Page 6: Utilisation Conforme
Utilisation conforme Le type de moteur tubulaire décrit dans la présente notice est exclusivement destiné au fonctionnement d’installations de volets roulants et de protections solaires. Ce type de moteur tubulaire est conçu pour être utilisé dans des installations individuelles (un moteur par axe). Ce type de moteur tubulaire ne doit pas être utilisé... -
Page 7: Dispositif De Blocage De Roue
Dispositif de blocage de roue Montage de la roue avec dispositif de blocage sur le tube de sortie Démontage de la roue avec dispositif de blocage sur le tube de sortie Démontage à l’aide de l’outil de démontage, réf. 4930 300 606 0 Démontage à... - Page 8 Axes ronds : Mesurez la came de la couronne (X, Y). Retirez ensuite le tube côté moteur pour pou- voir insérer la came de la couronne dans l’axe. La came de la couronne ne doit pas avoir de jeu par rapport à l’axe. Nous recommandons, pour garantir une transmission sûre du couple de rotation avec des axes ronds, de visser la roue sur l’axe (voir tableau ci-dessous).
-
Page 9: Réglage Des Positions De Fin De Course
Réglage des positions de fin de course Fin de course supérieure Fin de course inférieure Fin de course inférieure Fin de course supérieure Réglage de la fin de course inférieure 1. Avant de raccorder le tablier/la toile à l’axe, laissez tourner le moteur dans le sens de la DESCENTE jusqu’à ce qu’il se coupe automatiquement. -
Page 10: Remarques À L'attention De L'électricien Spécialisé
Remarques à l’attention de l’électricien spécialisé Les moteurs tubulaires avec fin de course mécanique ne doivent en aucun cas être montés en parallèle. Pour piloter simultané- ment plusieurs moteurs, utilisez les commandes correspondantes du fabricant du moteur. Pour commander la montée et la descente, utilisez le conducteur extérieur L1. Ne raccordez pas directement d’autres appareils ou consommateurs (lampes, relais, etc.) sur les câbles de connexion des moteurs. -
Page 11: Que Faire Si
Que faire si... Dérangement Cause Comment y remédier Le tablier du volet roulant est rentré de 1. Une ou toutes les attaches sont cas- Réparez l’installation ; puis réglez de nou- travers ou ne s’enroule pas du tout. sées. veau les positions de fin de course. 2. - Page 12 Commande centrale, de groupes ou individuelle avec le Centronic UnitControl UC42 Central Appareil de Secteur 230 V / 50 Hz commande Câble central 230 V / 50 Hz (raccordement d’autres commandes) Groupe 230 V / 50 Hz Individuel Individuel 230 V / 50 Hz 230 V / 50 Hz...
-
Page 13: Déclaration De Conformité
Déclaration de conformité...
