Installation de l'appareil
2.5.2 Connexion d'une alimentation CC basse tension
5.
6.
20
À l'aide d'une cosse circulaire de taille 10 et d'une vis 10-32, fixez la borne de
terre sur la source d'alimentation à la connexion de terre sur l'appareil. Assu-
rez-vous que la cosse est serrée avec un couple de 1,1 N·m (9.5 lbf·in).
1
2
Cosse circulaire de taille 10
1
Vis de taille 10-32
2
Connexion depuis une source d'alimentation externe
3
Connexion de terre du
4

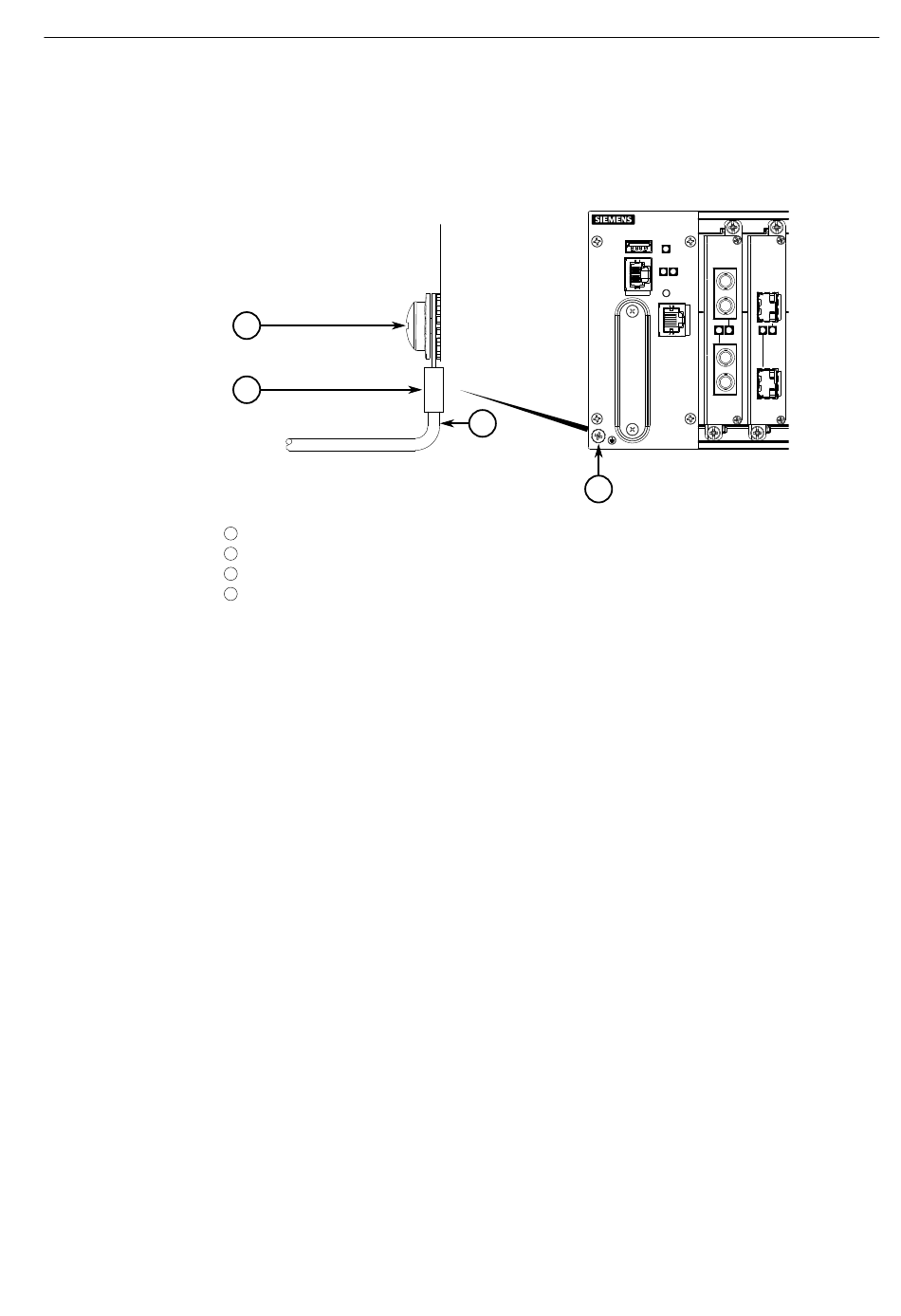

Figure 2.13
Connexion de terre du
Installez le cache de protection sur le bornier. Ceci est obligatoire pour les ali-
mentations 48 V CC et -48 V CC.
3
4
Manuel d'installation, 12/2019, C79000-G8977-1056-16
RUGGEDCOM RX1511
