1.
Enlevez la vis fixant la parenthèse de commutateur
au baril inférieur du réchauffeur. Voir le commutateur
ainsi la palette de Fig. 8.
2.
Rotate peut être abaissé par le trou.
3.
En installant le commutateur de repalcement,
assurez l'étiquette du suppor t bracket's est
posotioned dans le hyole à côté du trou de vis de
support.
REMPLACEMENT
1. Retirer les vis retenant l'interrupteur au châssis de
l'appareil. Voir Fig. 9.
2. Au moment de remettre l'assemblage de l'obturateur
en place, s'assurer que la languette de fixation, est
bien calée dans l'orifice adjacent à l'ouverture
destiné à la vis de montage.

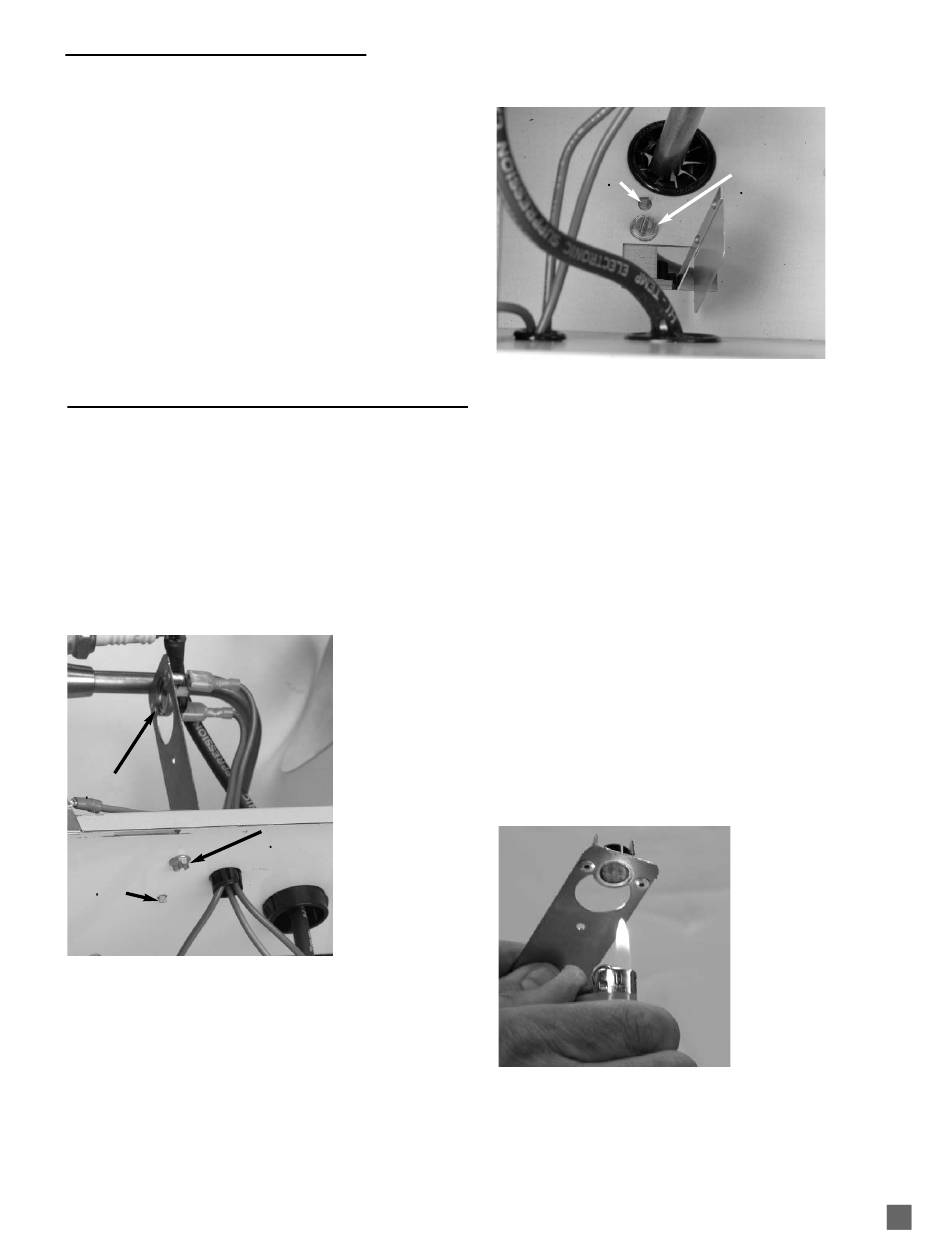

FIG. 9
SWITCH
LANGUETTE
OBTURATEUR (INTERRUPTEUR D'ETANCHEITE D'AIR)
VIS
FIG. 8
LANGUETTE
INTERRUPTEUR DE LIMITES SUPERIEURES
TESTS
L'interrupteur devrait faire l'objet d'un test une fois l'an
1. Retirer l'assemblage de l'obturateur. En tenant
l'obturateur par son support, appliquer la chaleur
d'une flamme nue au disque-senseur de l'obturateur.
Voir Fig.8. S'assurer de ne pas faire fondre le
montage en plastique autour du disque en faisant le
test.
2. Après quelques secondes, il devrait être possible
d'entendre un déclic, indiquant que les contacts de
l'obturateur s'ouvrent.
3. Permettre à l'obturateur de se refroidir. Un nouveau
déclic devrait être entendu, indiquant cette fois que
les contacts se sont refermés. Effectuer un test de
continuité électrique aux bornes de l'interrupteur afin
de s'assurer que les contacts se sont bien refermés.
FIG. 10
VIS
.
14
14
