Notice technique d'installation et d'entretien
FR
Cette notice est destinée exclusivement aux appareils
installés en France

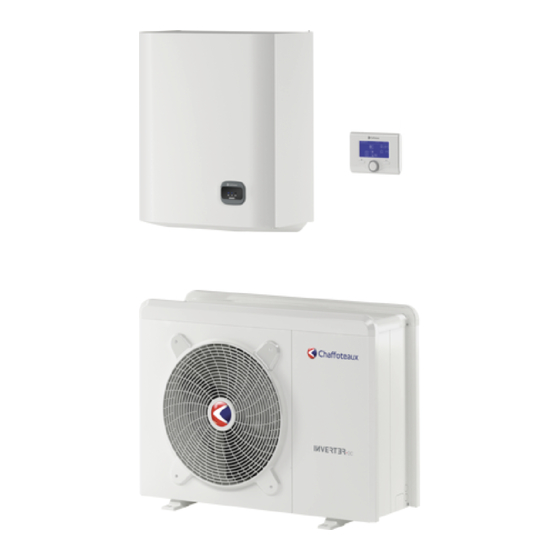

ARIANEXT PLUS S
OK
3310493
3310494
3310495
420000400003

Publicité

Table des Matières
loading

Manuels Connexes pour CHAFFOTEAUX ARIANEXT PLUS S

Sommaire des Matières pour CHAFFOTEAUX ARIANEXT PLUS S

  • Page 1 Notice technique d’installation et d’entretien Cette notice est destinée exclusivement aux appareils installés en France ARIANEXT PLUS S 3310493 3310494 3310495 420000400003...

  • Page 2: Table Des Matières

    SOMMAIRE Raccordement électrique Circuit électrique ....................19 Tableaux des raccordements électriques ............19 Généralités Les connexions électriques de l’unité extérieure ........20 Normes de sécurité ....................3 Raccordement électrique de l’unité intérieure ..........21 Garantie ........................6 Connexions électriques entre l’unité extérieure Caractéristiques de l’eau de l’installation ............6 et l’unité...

  • Page 3: Normes De Sécurité

    Electrocution par contact avec des conduc- NORMES DE SÉCURITÉ teurs sous tension. Explosions. ATTENTION Dommages aux installations existantes Le manuel suivant est très important, il forme Inondations en cas de fuite d’eau provenant un tout avec l’appareil. Il faut le conserver des conduites endommagées.
  • Page 4 sage en laissant traîner le câble d’alimen- Déplacer l’appareil avec les protections qui tation. Les fi xer pour éviter toute chute. s’imposent et un maximum de précaution. Les débrancher et les ranger après utilisa- Endommagement de l’appareil ou des objets tion.
  • Page 5 des yeux avec des substances acides, inhalation ATTENTION ! ou ingestion d’agents chimiques nocifs L’appareil peut être utilisé par des enfants à partir Dommages à l’appareil ou aux objets à proximi- de 8 ans et par des personnes dont les capacités té...

  • Page 6: Garantie

    - les pièces d’usures sont remplacées selon la notice de mon- agressions extérieures (solvants…) tage et les instructions de maintenance - seules les pièces détachées d’origine CHAFFOTEAUX sont Marquage CE utilisées pour la maintenance et la réparation Les unités intérieures et extérieures sont conformes aux Di- rectives Machines (2014/35/EU), Compatibilité...

  • Page 7: Description Du Système

    L’unité extérieure est l’un des modèles suivants: • ARIANEXT 40 S EXT Composition du système • ARIANEXT 50 S EXT Le système ARIANEXT PLUS S est composé : • ARIANEXT 70 S EXT - d’une unité intérieure, - d’une unité extérieure, •...

  • Page 8: Vue Globale

    UNITÉ INTÉRIEURE Vue globale Dimensions et poids 1. Circulateur 2. Manomètre 3. Vanne de vidange 4. Thermistance de température retour chauffage/refroidissement 5. Pressostat 6. Sonde de température réfrigérant liquide (TR) 7. Soupape de sécurité 3 bars 8. Ensemble condenseur 9. Vase d’expansion 10.
  • Page 9 Limites de fonctionnement (mode chauffage) (-10 ; 60) (35 ; 60) (-20 ; 45) (35 ; 33) (-20 ; 20) (15 ; 20) A- Température Eau en sortie (°C) B- Température extérieure de l’air (°C) Example1: B = 7°C et A = 35°C PRESSION DISPONIBLE Pression disponible pour l’installation 1000...

  • Page 10: Dispositif Expert Control

    SONDE EXTERIEURE Classe de régulateurs de température Contribution à l’effi cacité énergétique saisonnière des systèmes combinés SONDE EXTERIEURE CHAFFOTEAUX: Classe de régulateurs de température Contribution à l’effi cacité énergétique saisonnière des systèmes combinés Sur un système 3 zones avec 2 zone control chaff oteaux Classe de régulateurs de température...

  • Page 11: Guide D'installation

    GUIDE D’INSTALLATION • Ne pas fi xer l’unité sur des structures portantes ne pouvant pas la supporter. • Eviter les emplacements exposés aux gaz combustibles. • Eviter les emplacements exposés à des vapeurs d’huile. Attention • Eviter les emplacements caractérisés par des conditions environne- L’installation de l’unité...
  • Page 12 Il y a 4 trous prédécoupés dans la tôle de jaquette pour le pas- sage des tuyaux : Attention Avant de procéder à l’installation, vérifi er la résistance 1 sur le côté gauche (C) et l’horizontalité de la base servant de support. En 1 à...

  • Page 13: Unité Intérieure

    2. E UNITÉ INTÉRIEURE vacuation de la soupape Soupape de sécurité 3 bars Installation préliminaire L’unité intérieure doit être installée dans le volume habitable afi n de garantir les meilleures performances. Pour le système de positionne- ment utiliser le gabarit fourni et un niveau. L’unité intérieure ne doit pas être soumise au gel ou aux intempéries.

  • Page 14: Raccordements Fl Uidiques

    • fermer les extrémités des tubes avec un bouchon; RACCORDEMENTS FLUIDIQUES • serrer l’extrémité du tube en cuivre et braser les parties ouvertes ; Attention : s’assurer que les tubes frigorifi ques ne soient pas hu- RACCORDEMENT FRIGORIFIQUES ENTRE mides à l’intérieur, qu’ils soient propres et qu’il n’y ait pas de fuite de réfrigérant.

  • Page 15: Chargement Du Gaz Réfrigérant

    ATTENTION : Ne pas rejeter le gaz réfrigérant dans l’atmosphère. Utiliser une pompe à vide pour la purge de l’air. Si de l’air reste à l’intérieur du circuit, les performances peuvent diminuer. Quant à la pompe à vide, assurez-vous que celle que vous utilisez soit bien équipée d’un clapet anti-retour de manière à ce que l’huile de la pompe ne retourne pas dans le tube frigorifi...

  • Page 16: Raccordements Hydrauliques Unité Intérieure

    RACCORDEMENTS HYDRAULIQUES UNITÉ INTÉRIEURE VÉRIFICATIONS Avant d’effectuer les raccordements hydrauliques, s’assurer : • que le nettoyage de l’installation a bien été effectué • qu’il n’y a pas d’impuretés dans l’eau de l’installation • de l’utilisation de composants compatibles entre eux (éviter d’utiliser des connexions en fer et en cuivre ensemble) •...
  • Page 17 INSTALLATION FINALE DU SYSTÈME COMPLET. Légende: Unité intérieure Unité extérieure Sonde de température extérieure Zone de chauffage haute température/ Refroidissement à basse température (ventilo-convecteur) Zones de chauffage basse température/ plancher rafraîchissant Commande à distance Expert Control By pass (en option) Filtre pot à...

  • Page 18: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE Attention Le raccordement électrique doit être effectué après avoir terminé toutes les connexions hydrauliques. Les unités intérieures et extérieures doivent être alimentées séparément depuis le tableau électrique selon la norme NFC 15-100. Une liaison RS485 entre les unités intérieure et extérieure doit étre réalisée. Cette liaison peut-être réalisée par un câble de section réduite (0.75 conseillé).
  • Page 19 DANGER: Effectuer la mise à la terre avant de procéder aux autres raccordements électriques. Les unités intérieure et extérieure doivent être alimentées séparément. Pour éviter tout risque, le câble d’alimentation de l’unité extérieure et de l’unité intérieure doit être remplacé uniquement par des tech- niciens spécialisés.

  • Page 20: Raccordement Électrique De L'unité Intérieure

    Raccordement électrique de l’unité intérieure Avant toute intervention dans le système, couper l’alimentation élec- trique par l’interrupteur bipolaire extérieur. Pour accéder aux borniers de raccordement électrique procéder comme suit dévisser les 3 vis (rep. A), puis ouvrir le couvercle (rep. B), retirez les vis (C) pour ouvrir le panneau électrique (D).

  • Page 21: Connexions Électriques Entre L'unité Extérieure Et L'unité Intérieure

    Connexions électriques entre l’unité extérieure et l’unité intérieure. Avant toute intervention sur le système, couper l’alimentation à l’aide de l’interrupteur général. Pour le raccordement électrique entre l’unité intérieure et l’unité extérieure, il faut utiliser deux borniers basse tension : GND, A, B. Raccorder «...
  • Page 22 SCHÉMA ÉLECTRIQUE - TABLEAU UNITÉ EXTÉRIEURE 1 PH (XS - S - M) 3 PH (M)

  • Page 23: Schéma Électrique - Tableau Unité Extérieure

    SCHÉMA ÉLECTRIQUE - TABLEAU UNITÉ EXTÉRIEURE 3 PH (L - XL) 1 PH (L - XL) OPTIONAL FAN 1 FAN 2...

  • Page 24: Schéma Électrique - Tableau Unité Intérieure

    SCHÉMA ÉLECTRIQUE - TABLEAU UNITÉ INTÉRIEURE (MGP 90 - 110 S) BK = Noir YE = Jaune BN = Brun GN = Vert BU = Bleu GY = Gris RD = Rouge WH = Blanc FLOW METER OR = Orange PI = Rose ELECTRICAL RESISTANCE...
  • Page 25 SCHÉMA ÉLECTRIQUE - TABLEAU UNITÉ INTÉRIEURE (MGP 70 S) BK = Noir YE = Jaune BN = Brun GN = Vert BU = Bleu GY = Gris RD = Rouge WH = Blanc FLOW METER OR = Orange PI = Rose ELECTRICAL RESISTANCE 230V...
  • Page 26 SCHÉMA ÉLECTRIQUE - TABLEAU UNITÉ INTÉRIEURE (MGP 40-50 S) BK = Noir YE = Jaune BN = Brun GN = Vert BU = Bleu GY = Gris RD = Rouge WH = Blanc FLOW METER OR = Orange PI = Rose ELECTRICAL RESISTANCE 230V...

  • Page 27: Installation De L'interface Du Système

    INSTALLATION DE L’INTERFACE DU SYSTÈME Positionnement Cet appareil détecte la température ambiante, il faut par conséquent tenir compte de plusieurs facteurs lors du choix de son emplacement. Il faut le placer loin de sources de chaleur (radiateurs, rayons du soleil, cheminées, etc.) et à...
  • Page 28 Légende symboles affi cheur : Touches et Affi cheur : Été / Réglages ECS 1. touche Retour (affi chage précédent) ) Hiver 2. bouton Chauffage uniquement / Réglages chauffage 3. touche (confi rmer l’opération ou accéder au menu principal) OFF système éteint 4.

  • Page 29: Accès À Menu Technicien

    Tournez le bouton et défi nir la zone correcte. Appuyez sur la Attention touche OK pour valider le choix. Pour garantir la sécurité et le bon fonctionnement de l’in- terface de système, sa mise en service doit être effectuée Tournez le bouton et sélectionnez: par un professionnel qualifi...
  • Page 30 - 2. Signal Délestage (répartition de charge) : Entrée désactivée 17.2.3 Correction température départ PAC (0V), les résistances sont désactivées dans chaque cycle de Défi nit l’augmentation en °C qu’il faut ajouter à la température fonctionnement. de consigne de départ de la pompe à chaleur pour compenser la - 3.
  • Page 31 - Heures creuses - Heures pleines Appuyez sur la touche OK. Tournez le bouton et sélectionnez: REMARQUE: L’accumulateur d’eau chaude sanitaire n’est ré- 17.8.1 Séchage de dalle chauffé que par la pompe à chaleur quand l’entrée EDF est acti- ATTENTION : Si la température de l’air atteint une température vée (voir par.
  • Page 32 TAMPON Appuyez sur la touche OK. Tournez le bouton et sélectionnez : 20.0 CONFIGURATION 20.0.0 Activation Tampon Active la fonction BUFFER, chauffage du volume tampon. 20.0.1 Mode charge tampon - Charge partielle (1 capteur) Le chauffage du volume tampon se termine lorsque l’eau atteint la température de consigne au niveau de la sonde.

  • Page 33: Thermorégulation (Sra)

    Thermorégulation - installation basse température (plancher chauffant) Pour entrer les paramètres de régulation thermique appuyez simulta- Pente de 0,2 à 0,8 nément sur les touches Retour « » et « OK » jusqu’à l’affi chage de - installation haute température l’option «...
  • Page 34 DESCRIPTION VALEUR RÉGLAGE USINE RÉSEAU RÉSEAU BUS Commande à distance Energy Manager Présence réseau Pompe à chaleur Sonde d’ambiance Contrôleur multi-zone CONF. COMMANDE A DISTANCE Aucune zone sélectionnée Numéro zone chauff age Numéro zone sélectionnée Correction température ambiante - 3; +3 Version software PAR.
  • Page 35 DESCRIPTION VALEUR RÉGLAGE USINE Vitesse fi xe Auto adaptatif sur Type de pompe Auto adaptatif sur Delta T° Delta T° Auto adaptatif sur pression Delta T° pour modulation pompe 4 ÷ 25°C 7°C (LT) - 20°C (HT) Vitesse constante pompe 20 ÷...
  • Page 36 DESCRIPTION VALEUR RÉGLAGE USINE Activation pilotage manuel OFF - ON Pilotage pompe zone 1 OFF - ON Pilotage pompe zone 2 OFF - ON Pilotage vanne mélangeuse zone 2 Ouvert Fermé PARAMETRE MODULE N°1 Non défi ni MGM II Défi nition schéma hydraulique MGM III MGM II MGZ I...
  • Page 37 DESCRIPTION VALEUR RÉGLAGE USINE Non défi ni Anomalie alarme Humidistat alarme Sortie AUX 1 (Alarme) Non défi ni Demande chauff age externe Demande de raff raichissement Demande ECS Non défi ni Anomalie alarme Sortie AUX 2 (non utilisé) Humidistat alarme Non défi...
  • Page 38 DESCRIPTION VALEUR RÉGLAGE USINE Désactivée Temporisée Toujours active Fonction COMFORT Heures creuses - Heures pleines Mode Green Heures creuses - Heures pleines - 40°C Mode Green Temps max PAC seule 30 ÷ 240 min. 120 min. Fonction anti-bactérie OFF - ON Départ cycle anti-bactérie [hh:mm] [00:00-24:00] 01:00...
  • Page 39 DESCRIPTION VALEUR RÉGLAGE USINE Reconnaissance-auto TDM Capteur de débit DN 15 Reconnaissance-auto DN 20 STATISTIQUE ENERGY MANAGER Temps marche PAC [h/10] lecture seule Nombre démarrages PAC [nb/10] lecture seule Heures de travail de la rés. 1 [h/10] lecture seule Heures de travail de la rés. 2 [h/10] lecture seule Heures de travail de la rés.
  • Page 40 DESCRIPTION VALEUR RÉGLAGE USINE DIAGNOSTIC PAC - 3 Capacité actuelle Inverter 0 ÷ 11 kW lecture seule Fréquence compresseur PAC 0 ÷ 1100 Hz lecture seule Puissance compresseur PAC 0 ÷ 100% lecture seule Statut réchauff eur huile compresseur lecture seule Statut circulateur primaire OFF - ON sola lettura...
  • Page 41 DESCRIPTION VALEUR RÉGLAGE USINE Diagnostic EM - 2 sorties Statut circulateur circuit primaire lecture seule Statut circulateur auxiliaire lecture seule Vanne 3 voies (CH/ECS) lecture seule Vanne 3 voies (CH/RAFR) lecture seule Resistance back-up CH 1 lecture seule Resistance back-up CH 2 lecture seule Resistance back-up CH 3 lecture seule...
  • Page 42 DESCRIPTION VALEUR RÉGLAGE USINE Activation Tampon OFF - ON Charge partielle (1 capteur) Charge partielle Mode charge tampon Charge complète (2 capteurs) (1 capteur) Consigne de temp tampon sur hystérésis 0 ÷ 20°C 5°C Consigne de temp tampon chauff age [20 ÷...

  • Page 43: Entretien

    ENTRETIEN Fonction hors gel Protection hors gel de l’unité intérieure. L’entretien est une opération essentielle pour la sécurité, le bon Le circulateur primaire de l’unité intérieure démarre à la vitesse mini- fonctionnement et la durée de vie du système. Il doit être effectué mum quand la température mesurée par la sonde à...
  • Page 44 ERREUR LISTE UNITÉ INTÉRIEURE ERREUR DESCRIPTION RÉSOLUTION - Activation de la thermorégulation basée sur la sonde extérieure. Anomalie sonde extérieure - Sonde extérieure pas connectée ou endommagée. Surcharge alimentation BUS Anomalie sonde départ zone 1 Anomalie sonde départ zone 2 Anomalie sonde départ zone 3 Anomalie sonde retour zone 1 Anomalie sonde retour zone 2...
  • Page 45 - Contrôler l’activation du circulateur principal Thermostat résistance d’appoint (manuel) - Contrôler le débit avec la valeur du débitmètre à l’aide du paramètre 17.11.3 - Contrôler l’état du thermostat de sécurité et des câblages Tarif nuit non présent Paramètre 17.5.2 = HP-HC ou HP-HC 40°C et paramètre 17.1.0 = absent Erreur pré-circulation Débit pas mesuré...
  • Page 46 LISTE DES ERREURS INVERTER LISTE DES ERREURS INVERTER ODU 9-11 1-PHASE ERREUR ERREUR DESCRIPTION 1ph 3ph DESCRIPTION INVERTER INVERTER Surchauffe du dissipateur thermique (carte COMPRESSOR U CURRENT SENSOR FAULT=1 INVERTER) COMPRESSOR V CURRENT SENSOR FAULT Surintensité IPM Compresseur COMPRESSOR W CURRENT SENSOR FAULT Défaut sur la séquence de démarrage du compresseur PFC CURRENT SENSOR FAULT...

  • Page 47: Plaque Signalétique

    Plaque signalétique de l’unité intérieure Plaque signalétique de l’unité extérieure Légende : 1 Marque 2 Modèle Légende : 3 Données chauffage 1. Marque 4 Performance nominale chauffage 2. Fabricant 5 Données refroidissement 3. Modèle - N° de série 6 Performance nominale refroidissement 4.
  • Page 48 01 55 84 94 94 Trouvez la Station Technique la plus proche de chez vous à l’adresse suivante www.chaffoteaux.fr , rubrique Service. Il suffi t d’entrer le numéro de votre département et le type d’appareil à dépanner, alors les coordonnées de nos partenaires régionaux les plus proches vous seront transmises.

Ce manuel est également adapté pour:

331049333104943310495
