2.3

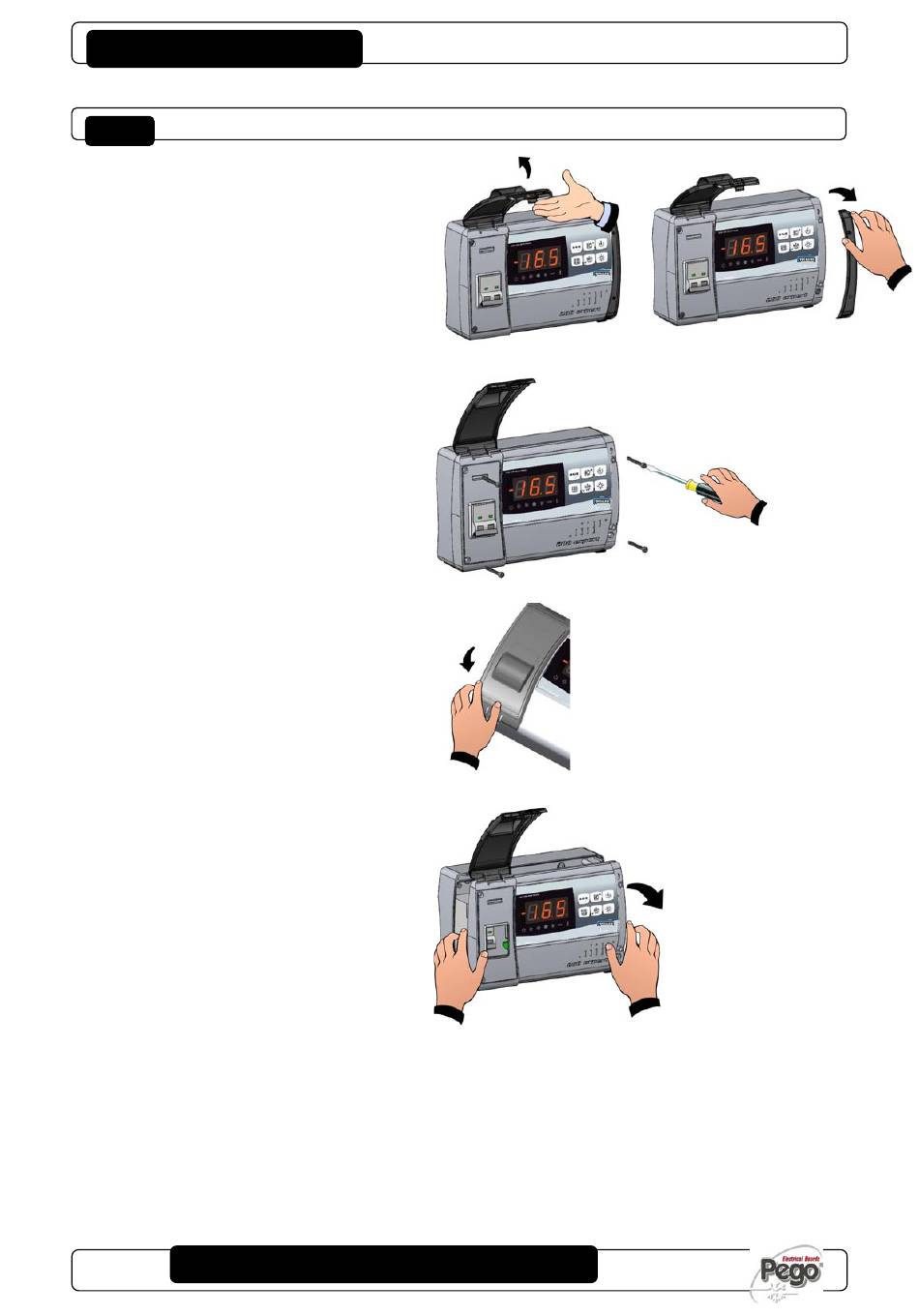

Fig. 1: Soulevez le couvercle transparent
protégeant le disjoncteur
magnétothermique différentiel et
retirer l'habillage des vis situé du côté
droit.
Fig. 2: Dévissez les 4 vis fixant la
façade du boîtier.
Fig. 3: Fermez le couvercle transparent
protégeant le disjoncteur
magnétothermique différentiel.
Fig.4: Ouvrez la façade du boîtier en
soulevant celui-ci et en faisant
coulisser les
jusqu'en fin de course.
Fig. 5: Pour retirer les charnières de leur
logement, exercez une pression sur
les côtés de chacune d'entre elles,
puis ôtez complètement la façade.
