CHAP. 6 - Options
TTL200 EXPERT
CHAPITRE 6: OPTIONS
SYSTÈME DE SURVEILLANCE ET DE SUPERVISION TELENET
6.1

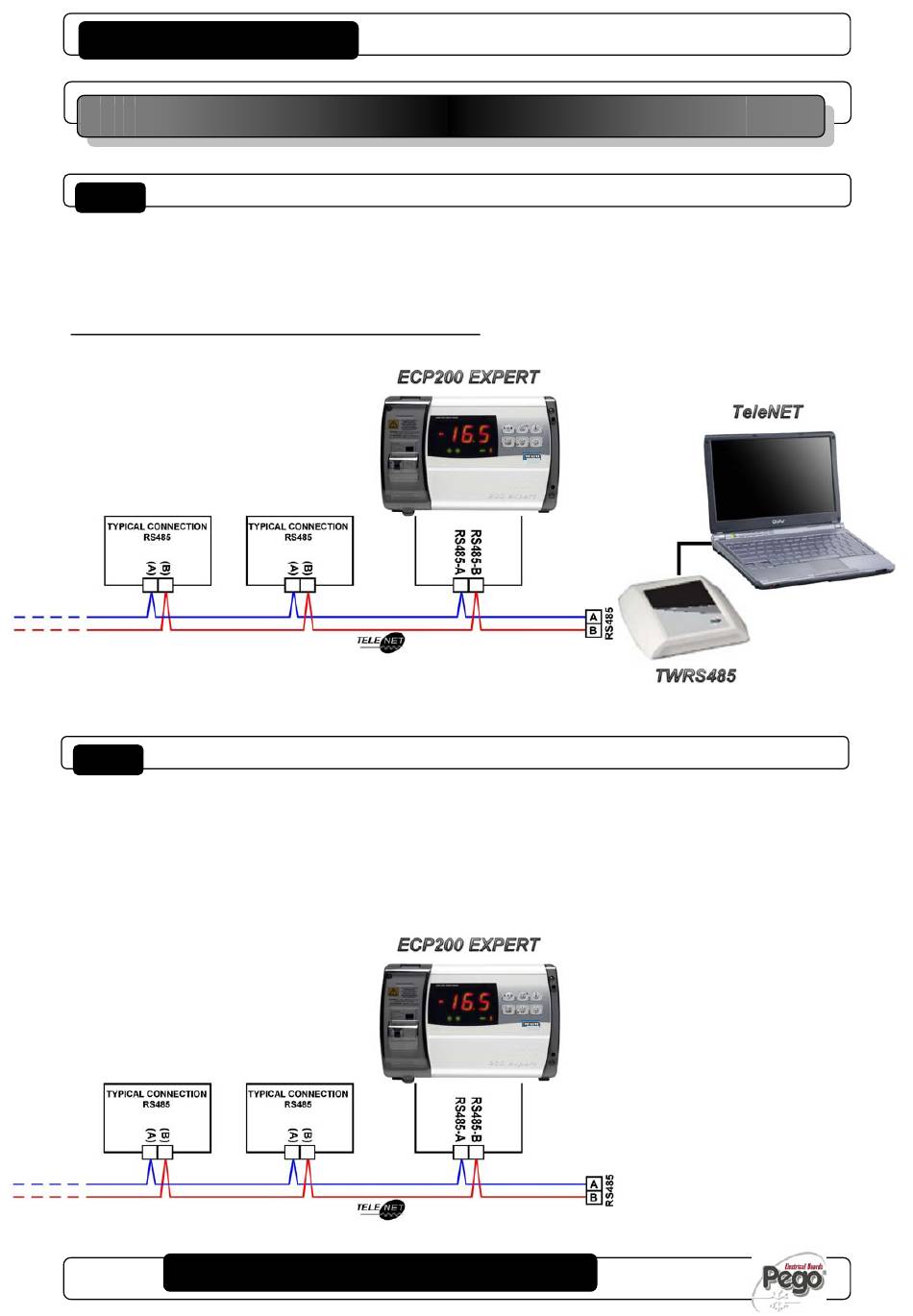

Pour l'insertion du coffret dans un réseau TeleNET activer la sortie RS485 comme indiqué
dans le chapitre 6.3, et suivre le schéma mentionné au-dessous. Comme point de chute
adressez-vous au manuel du TeleNET pour la configuration du contrôleur.
IMPORTANT: Pendant la configuration à la rubrique "Formulaire" sélectionner la rubrique
"Instrument ECP Série Base / ECP Série Expert".
CONFIGURATION DU RÉSEAU AVEC PROTOCOLE MODBUS-RTU
6.2
Pour l'insertion du coffret dans un réseau RS485 avec protocole Modbus-RTU activer la
sortie RS485 comme indiqué au chapitre 6.3, et suivre le schéma mentionné au-dessous.
Comme point de chute adressez-vous au manuel MODBUS-RTU_ECP200T1 (disponible
sur notre site Internet) pour les spécification du protocole de communication MODBUS-
RTU
