Ergot de guidage
Manuel d'utilisation

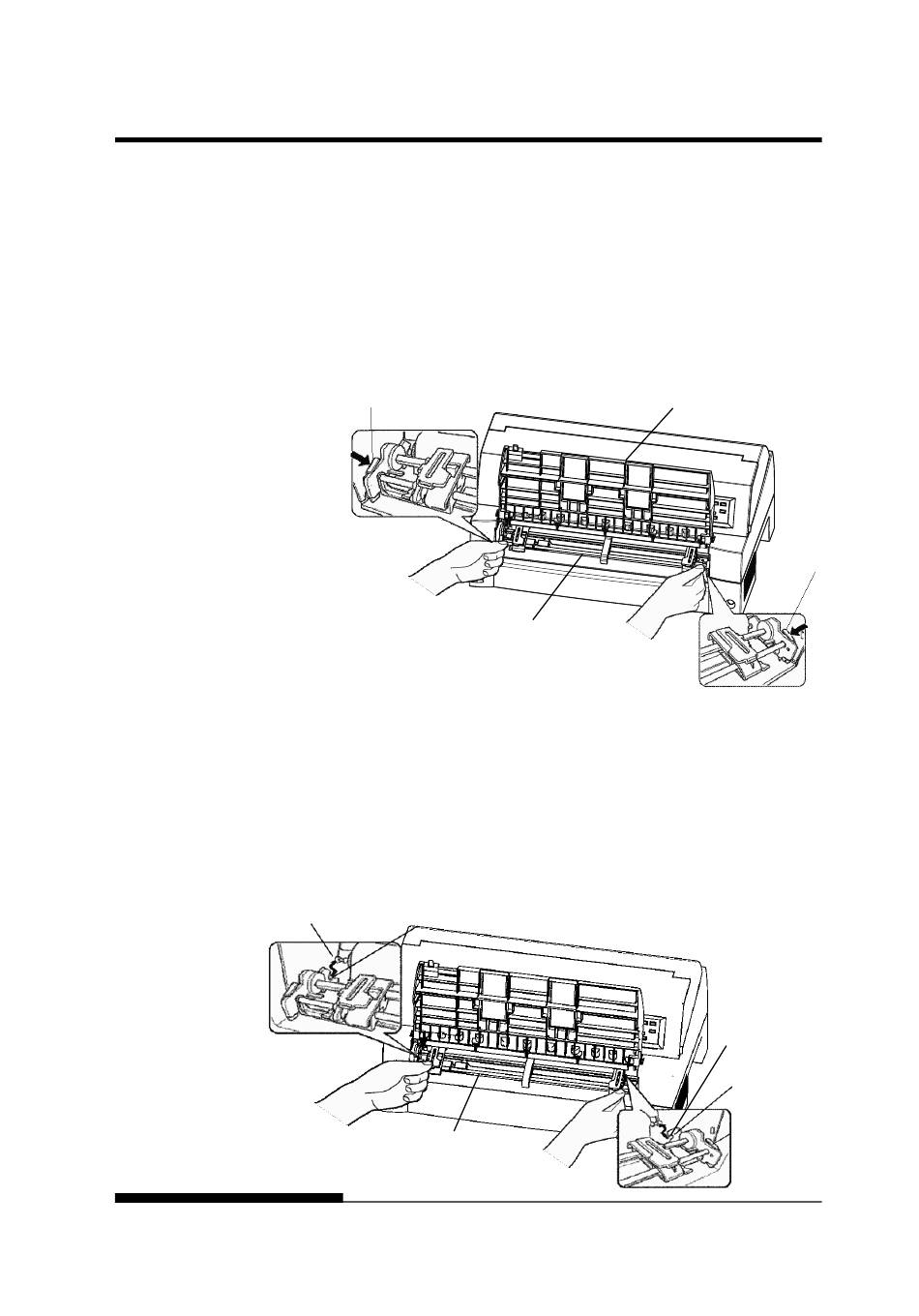

Montage et retrait de l'unité de traction
Unité de traction à l'avant
[Retrait de l'unité de traction]
Relevez le plateau à papier. Tout en appuyant sur les leviers de
verrouillage des cadres de l'unité de traction situés des deux côtés de
l'unité de traction, soulevez l'unité de traction pour la retirer.
Levier de blocage
Unité de traction
[Montage de l'unité de traction]
1) Positionnez les fentes en forme de U des deux côtés de l'unité de
traction sur les ergots de guidage de l'unité d'imprimante. (Pour
mettre l'unité de traction en position, alignez-le avec la charnière de
l'ergot de guidage gauche. L'ergot de guidage droit n'a pas de
charnière).
2) Abaissez la barre de coulissement à l'avant de l'unité de traction
jusqu'à ce qu'elle se verrouille avec un click audible. (N'appuyez pas
sur les leviers de verrouillage lorsque vous abaissez la barre de
coulissement.)
Fente en forme de U
Unidad de tractor
INSTALLATION
Plateau à papier
Levier de blocage
Ergot de guidage
Fente en forme de U
2-11
