Montage et raccordement de l'appareil
3.3 Raccordement de l'appareil
3.3.9
Raccordement de l'arrêt de traction PROFINET
L'arrêt de traction PROFINET fourni sert à éviter le débranchement involontaire de l'appareil
du câble Ethernet équipé d'un connecteur Industrial EthernetFastConnect. Vous avez besoin
pour l'utiliser de deux brides pour câbles.
Pour la fixation de l'arrêt de traction PROFINET, vous avez besoin d'un tournevis
TORX T10.

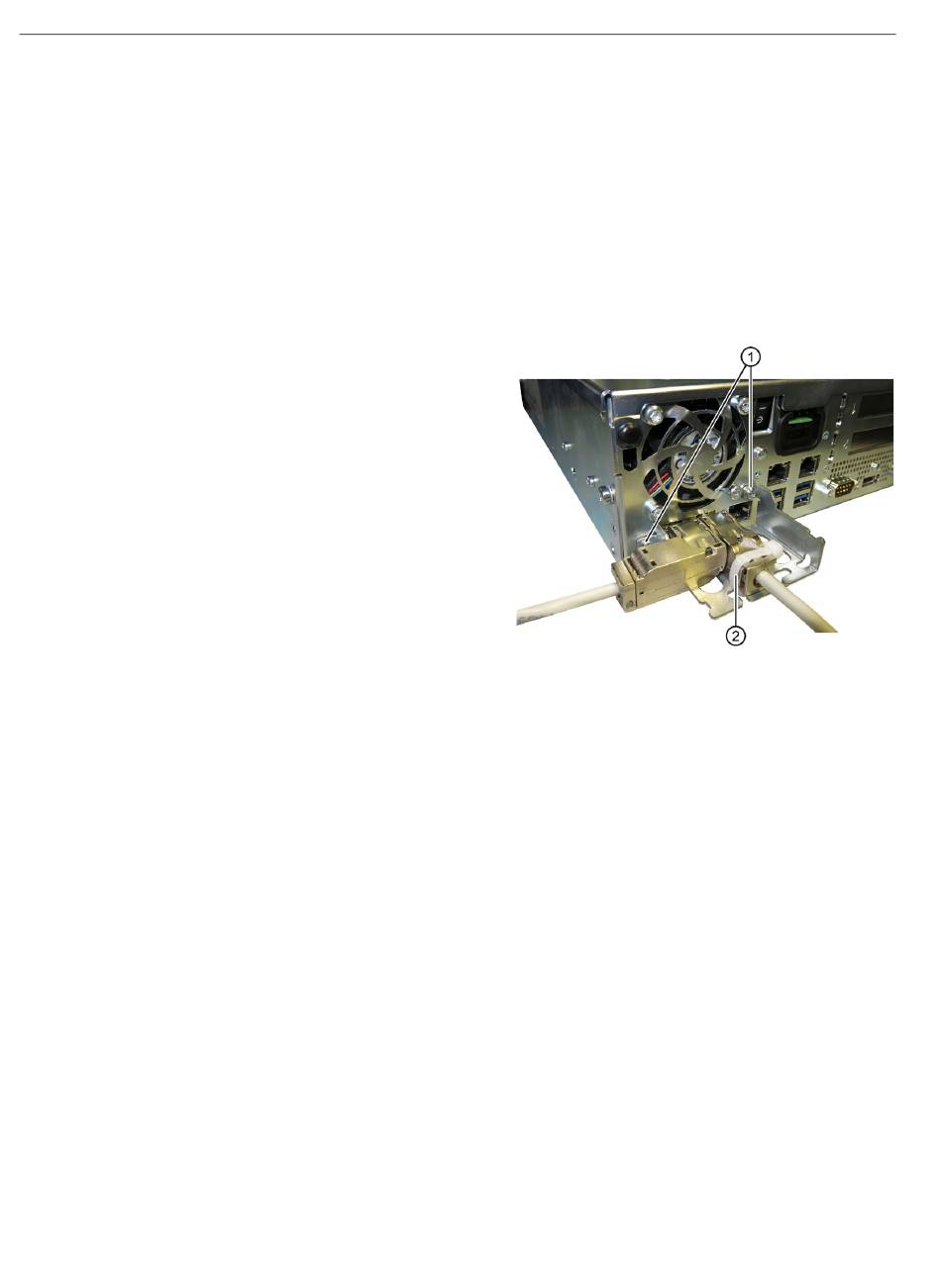

Marche à suivre
1. Fixez l'arrêt de traction PROFINET au
moyen de deux vis à tête bombée M3
①
2. Connectez les câbles PROFINET à
l'appareil et fixez les connecteurs
PROFINET avec départ de câble droit à
l'arrêt de traction au moyen des brides
pour câble
58
sur le boîtier de l'appareil.
②
.
Instructions de service, 01/2020, A5E32995421-AE
