Sommaire des Matières pour Fancom 743

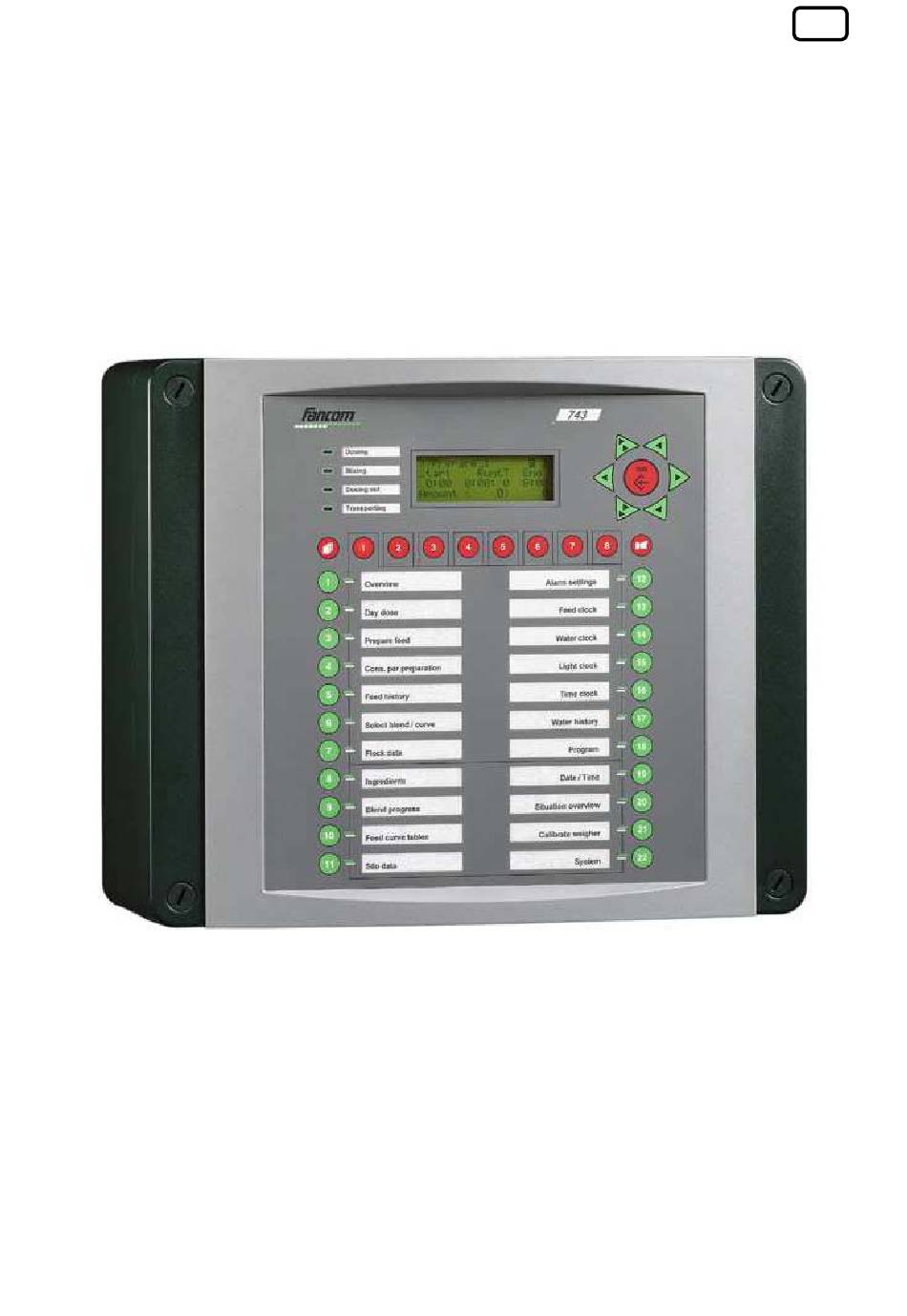

- Page 1 NOTICE D'INSTALLATION VERSION C3...
- Page 2 à tout moment et sans avis préable les caractéristiques techniques de tous ses produits ainsi que le contenu de la présente notice. Fancom a accordé toute l’attention nécessaire à la préparation de cet ouvrage tant en ce qui concerne la recherche, le développement et la mise au point pour le meilleur fonctionnement de ses appareils.
-
Page 3: Table Des Matières
Fancom 743 Table des matières Table des matières Sur cette notice 1. Introduction ............................1 2. Caractéristiques techniques ......................2 3. Instructions de sécurité et avertissements ..................3 3.1 Généralités ..........................3 3.2 Installation ..........................3 3.3 Panne ............................3 3.4 Système d’alarme indépendant .................... -
Page 4: Sur Cette Notice
Si vous avez des questions concernant le système, n’hésitez pas à contacter votre revendeur Fancom. Vous trouvez les différents sujets de cette notice dans la table des matières. Les pictogrammes suivants sont utilisés dans cette notice: ... -
Page 5: Introduction
♦ Communication L’ordinateur 743 peut être incorporé dans le réseau FNet ou dans une boucle de communication en série (avec une carte de communication optionnelle). Il est alors possible de commander votre ordinateur de climatisation à distance avec un PC. -
Page 6: Caractéristiques Techniques
Hygrométrie < 95%, non-condensant Communication FNet, réseau Fancom pour l’intercommunication des ordinateurs et branchement avec des PC*. Option: Fancom intercommunication par réseau en boucle des ordinateurs et branchement avec PC*. Réseau-I/O pour des entrées et sorties supplémentaires à l’aide des modules I/O*; 30 modules IDM et/ou IRM maxi, chacun avec 16 entrées/sorties*. -
Page 7: Instructions De Sécurité Et Avertissements
Lire attentivement les instructions de sécurité avant de monter et d’installer l’ordinateur. L’installation de l’ordinateur et les opérations techniques doivent être effectuées par un électrotechnicien qualifié, suivant les normes en vigueur. Fancom ne peut se porter garant d’un préjudice résultant d’un réglage incorrect, d’un système ne fonctionnant pas bien, etc. -
Page 8: Montage Et Installation
7. Contrôler si la fréquence et la tension présente correspondent à la fréquence et la tension du réseau. 8. Dans les bâtiments sensibles à la foudre, Fancom vous conseille d’installer une protection contre la surtension. 9. Veiller à ce que les ordinateurs soient directement alimentés à partir du système de distribution principal. -
Page 9: Réglages Système
Les réglages système ne sont pas faits pour l'utilisation quotidienne. Ils sont faits à l'installation de l'ordinateur 743 et protégés au moyen d'un code d'entrée. Le code d'entrée est une combinaison de cinq touches au maximum. Tant que le code d'entrée n'est pas modifié, ce code sera la touche Pour modifier le code d'entrée, consulter le chapitre 7 de la notice utilisateur. -
Page 10: Configuration
°C = degrés Celsius °F = degrés Fahrenheit Unité vites.vent Introduire l’unité de la vitesse du vent: m/s = mètres par seconde Mph = miles par heure (1 m/s ~ 2.24 Mph). Version: Le numéro de la version du logiciel 743. -
Page 11: Communication
Fancom 743 INSTALLATEUR: 5. Réglages système 5.2.2 Communication >>Communication No. ordinateur Type: ESCLAV Baudrate 2400 Bd Comm R: 0 T: Situation réseau No. ordinateur Si l’ordinateur se trouve dans une réseau en boucle ou dans le réseau FNet, chaque ordinateur doit avoir son propre numéro. -
Page 12: Installation
Fancom 743 INSTALLATEUR: 5. Réglages système 5.3 Installation 5.3.1 Généralité En ce qui concerne l'installation, vous devez effectuer un certain nombre de réglages et d'adressages. Fancom divise les réglages d'installation en dix groupes: >>Installation 1 Généralité 2 Silo 3 Additif... -
Page 13: Silo
Après l'arrêt de la vis, il peut y avoir du produit qui tombe dans la bascule. Ce surplus est une valeur, calculée par l'ordinateur pour un pesage plus précis. A la mise en service du 743, le surplus est réglé sur 0.0kg. Pour la première fois, vous pourriez introduire un surplus (estimé). -
Page 14: Bascule
Introduire la quantité maxi des rations (kg). Adresse ILM Introduire l'adresse du module ILM (0-31). La valeur 0 signifie que les jauges de contrainte sont connectées directement au 743. Counts Le signal de la jauge de contrainte (valeur mesurée approximative). - Page 15 Fancom 743 INSTALLATEUR: 5. Réglages système Zéro/Décal. Une valeur calculée correspondant à la combinaison ILM.x/bascule, remise à zéro. Gain (Cal.) Une valeur calculée correspondant à la combinaison ILM.x/bascule étalonnée. (Poids) L'ordinateur calcule le poids réel dans la bascule à l'aide des ...
-
Page 16: Circuit
Fancom 743 INSTALLATEUR: 5. Réglages système 5.3.5 Circuit >>Circuit_1 4× Sortie relais 0. 0 Situation Distance extra 0:00 circuit suivant (max. 2 circuits) %Glissement circuit précédent Sortie relais Introduire l'adresse (devant le point) et le numéro du relais (derrière le point), sur lequel vous avez connecté... -
Page 17: Silo De Stockage
Fancom 743 INSTALLATEUR: 5. Réglages système 5.3.6 Silo de stockage >>Silo stockage >>Bunker 5× Numéro circuit Circuitnummer Ration à S.maxi Port.tot max.sens Ration à S.rempl. Port.tot afv.sens Position vanne 0:00 Positie klep 0:00 Vanne chargem. 0:00 Omschakel.klep 0:00... - Page 18 Fancom 743 INSTALLATEUR: 5. Réglages système Demande silo PLEIN Le silo de stockage est plein. DEMAND Le silo de stockage demande une préparation d'aliment. REMPL. La sonde de remplissage est couverte. Sonde maxi PLEIN PLEIN Sonde maxi Sonde maxi PLEIN DEMANDE Sonde rempl.
-
Page 19: Horloge De Distribution
Fancom 743 INSTALLATEUR: 5. Réglages système Les réglages suivants sont importants pour le mode de comptage. %Tolérance C'est un réglage usine. L'ordinateur utilise ce réglage pour déterminer la quantité de charge. Qté.charge La quantité d'aliment à distribuer suivant la quantité journalière × le %tolérance. -
Page 20: Horloge D'eau
Fancom 743 INSTALLATEUR: 5. Réglages système 5.3.8 Horloge d'eau >>Horloge d'eau 7× Entrée imp. 0. 0 Sortie relais 0. 0 Situation Unité/imp. Entrée imp. Introduire l'adresse (devant le point) et le numéro de l'entrée digitale (derrière le point), sur lequel vous avez connecté le compteur d'impulsions d'eau. -
Page 21: Horloge
Fancom 743 INSTALLATEUR: 5. Réglages système 5.3.10 Horloge >>Horloge 9× Sortie relais 0. 0 Situation Sortie relais Introduire l'adresse (devant le point) et le numéro du relais (derrière le point), sur lequel vous avez connecté la commande de l'horloge. -
Page 22: Annexe 1: Alarmes Système
Fancom 743 ANNEXE 1: Alarmes système ANNEXE 1: Alarmes système Les alarmes suivantes sont des alarmes système. De temps en temps, il y a des tests, où l’ordinateur contrôlera son propre programme et sa capacité mémoire. Si l’ordinateur détecte une erreur, il donnera une alarme et éventuellement il intervient. -
Page 23: Annexe 2: Rapport D'installation
Fancom 743 ANNEXE 2: Rapport d'installation ANNEXE 2: Rapport d'installation Utilisateur Installateur Nom: Nom: Adresse: Adresse: Domicile: Domicile: Installation Données Date: Type ordinateur: Version du programme: Système 1. Configuration 2. Installation 3. RAM interne 1. Configuration 1. Généralité... - Page 24 Fancom 743 ANNEXE 2: Rapport d'installation 2. Installation 2. Silo_1...12 Sortie relais ..Situation T.attente augm ..:.. Augm.mini/30sec ..,. Surplus ..,. Att.après dos. ..:.. Par. 5.3.2 5.3.2 5.3.2 5.3.2 5.3.2 5.3.2 2. Installation 3. Additif_1...4 Par. 5.3.3 Sortie relais ..
- Page 25 Fancom 743 ANNEXE 2: Rapport d'installation 2. Installation 6. Silo stockage Par. 5.3.6 Numéro circuit 5.3.6 Ration à S.maxi 5.3.6 Ration à S.rempl. .. 5.3.6 Position vanne ..:.. 5.3.6 Vanne chargem. ..:..
- Page 26 Fancom 743 ANNEXE 2: Rapport d'installation 2. Installation 7. Horloge dist. Par. 5.3.7 Sortie relais ..5.3.7 Situation 2. Installation 7. Horloge dist. Par. ...
-
Page 27: Annexe 3: Situations De Distribution
Fancom 743 ANNEXE 3: Situations de distribution ANNEXE 3: Situations de distribution Directement dans le silo de stockage; sélection par vanne de chargement au-dessus du silo de stockage. Si le silo de stockage à remplir est le même que le silo remplit dernièrement, ne pas changer la position de vanne. -
Page 28: Annexe 4: Plans De Branchement
Fancom 743 ANNEXE 4: Plans de branchement... - Page 29 Fancom 743 ANNEXE 4: Plans de branchement...
- Page 30 Fancom 743 ANNEXE 4: Plans de branchement...
- Page 31 Fancom 743 ANNEXE 4: Plans de branchement...
