Fast UCD Série Notice Technique Et D'installation page 27

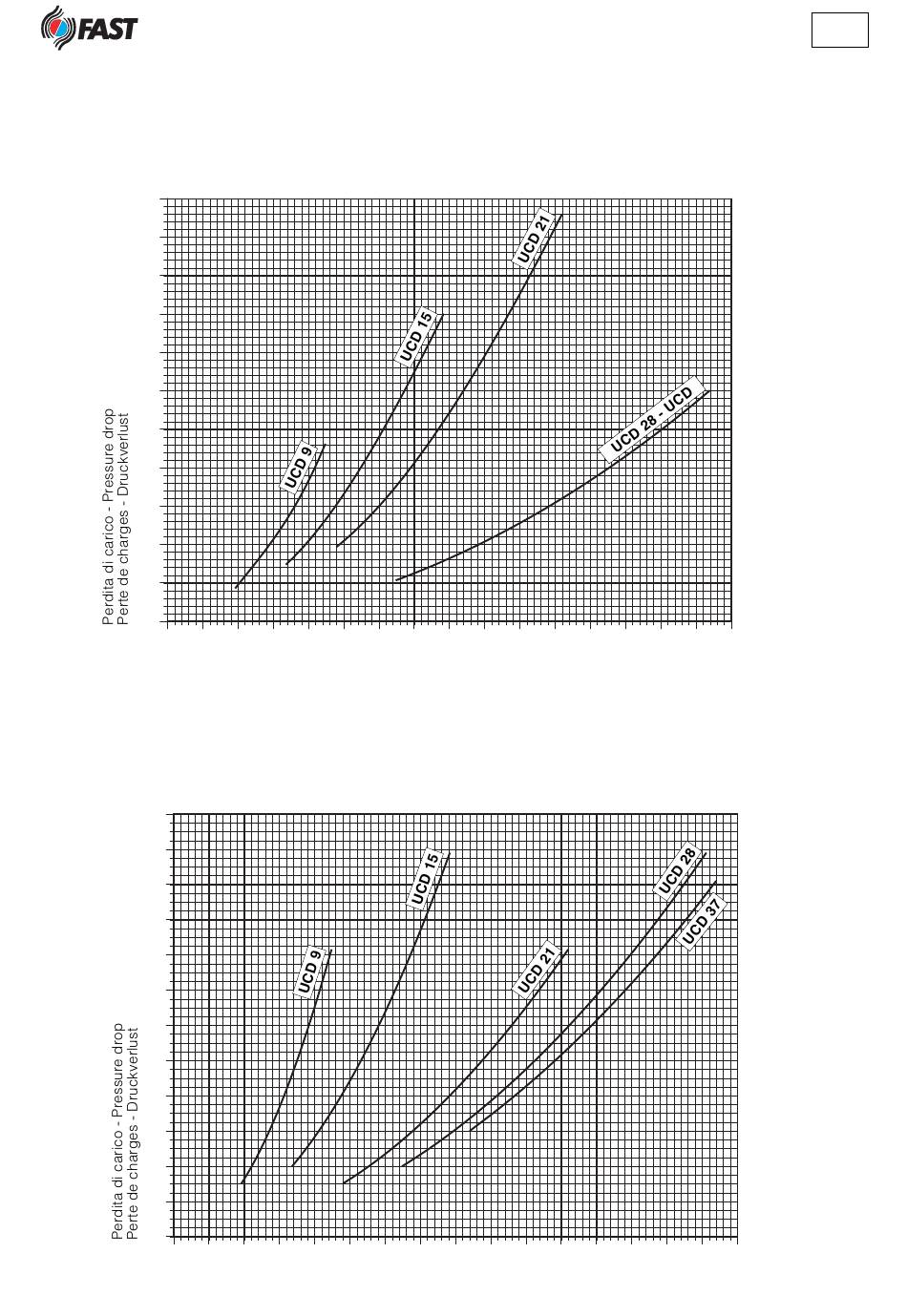

PERDITE DI CARICO NEL PLENUM DI MANDATA « PM »
DISCHARGE PLENUM « PM » AIR PRESSURE DROPS
PERTES DE CHARGES DANS LE PLENUM DE REFOULEMENT « PM »
DRUCKVERLUST IM AUSBLAßPLENUM « PM »
Pa 5,5
5
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
0
Portata aria - Air flow - Débit d'air - Volumenstrom
PERDITE DI CARICO NELLA BATTERIA DI POST-RISCALDAMENTO « BP »
AFTER-HEATING COIL « BP » AIR PRESSURE DROPS
PERTES DE CHARGES DANS LE BATTERIE DE POST-CHAUFFAGE « BP »
DRUCKVERLUST IM NACHERHITZER « BP »
Pa 24
22
20
18
16
14
12
10
8
6
4
2
0
0
Portata aria - Air flow - Débit d'air - Volumenstrom
500 1000 1500
500 1000 1500
2000 2500 3000
2000 2500 3000
TAV. 15
3500 4000 m 3 /h
TAV. 16
3500 4000 m 3 /h
