Chassisdelen scheiden

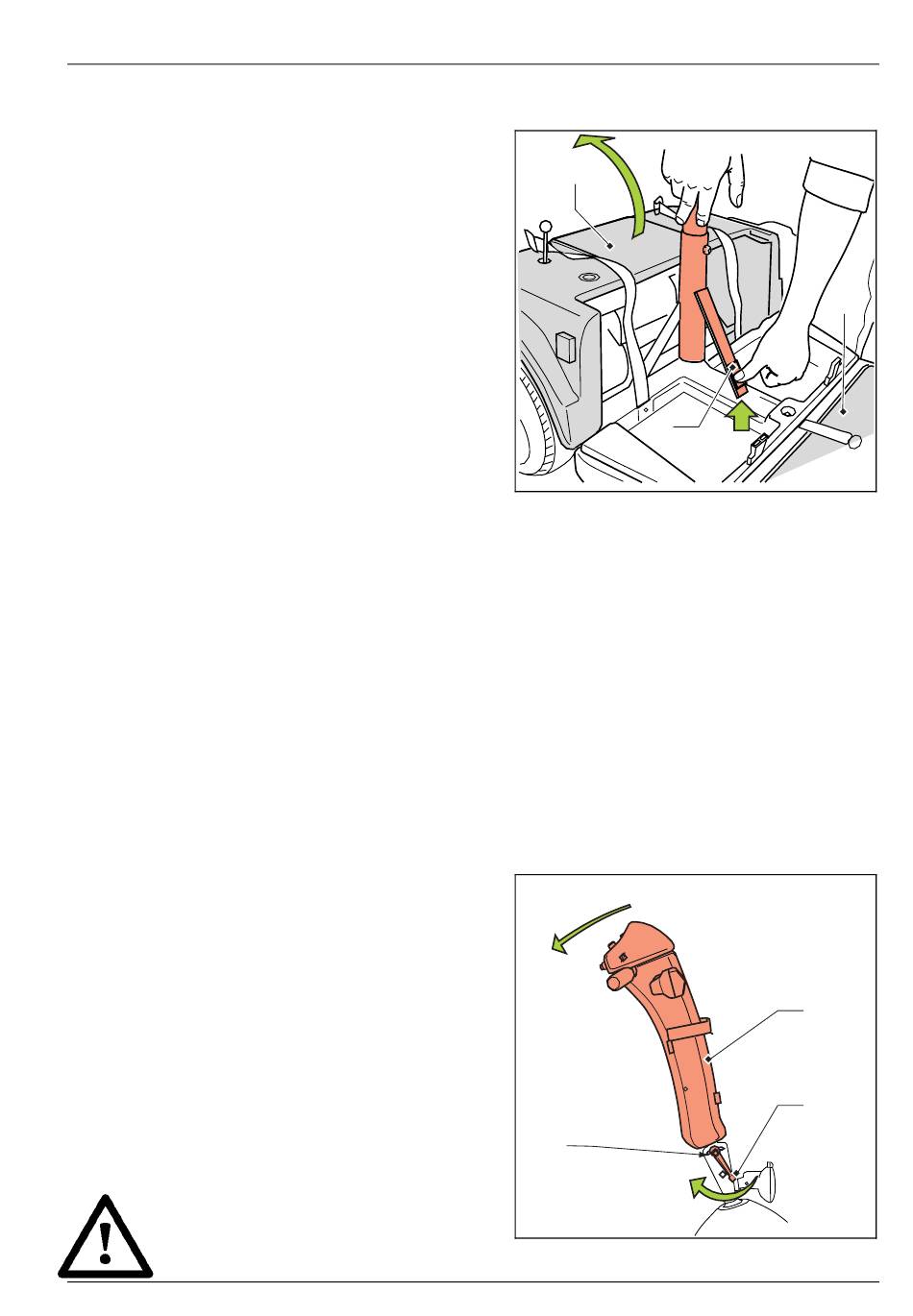

Zie fig. 000000019.
De scooter kan als volgt in twee delen
gescheiden worden:
•
Neem de draagmand weg.
•
Til het smalle uiteinde van pal (A) in het
midden in de bodem (B) omhoog.
Hiermee wordt het koppelsysteem
ontgrendeld.
•
Kantel het achtergedeelte (C) naar
achteren totdat het op de bumper rust.
•
Neem het voorste deel van de scooter
vast met één hand aan het stuur en één
hand aan handgreep.
•
Til het voorste gedeelte omhoog om het
los te koppelen van het achtergedeelte.
De chassisdelen dienen als volgt te worden samengevoegd:
•
Laat het achtergedeelte op de bumper rusten.
•
Neem het voorste deel en zorg dat dit haaks staat ten opzichte van het
achtergedeelte.
•
Til het voorste gedeelte met één hand op aan het stuur en met één hand aan de
handgreep.
•
Schuif de gleuven van het voorste deel over de pennen van het achterdeel.
•
Kantel vervolgens het achtergedeelte naar voren door de stoelbuis langzaam omhoog
te bewegen.
Zorg ervoor dat de bekabeling hierbij niet bekneld raakt.
•
Breng de draagmand weer aan.
4.6.6

Stuurkolom neerklappen

Zie fig. 000000020.
De stuurkolom kan als volgt neergeklapt
worden:
•
Draai borghendel (A) linksom (dit is tegen
de wijzers van de klok in) los.
•
Druk aan beide zijden van de stuurkolom
(B) de geveerde palletjes (C) in.
•
Klap de stuurkolom omlaag.
•
Draai de borghendel weer vast (rechtsom
draaien) om de stuurkolom te
vergrendelen.
Let op dat er bij het neer-
klappen van de stuurkolom
geen vingers bekneld raken.
