3.2.2 Test du récepteur SAT

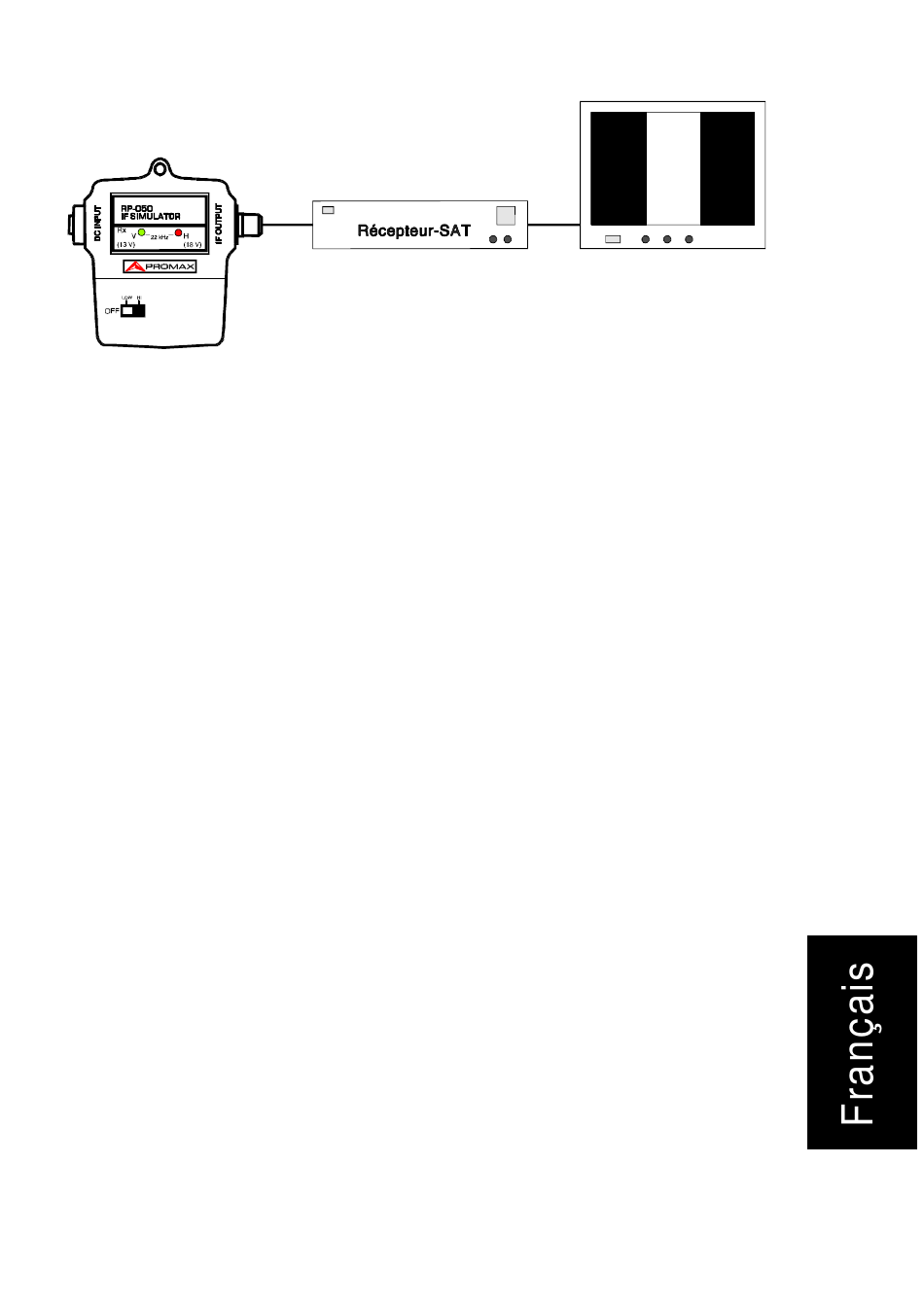

Figure 3.- Test du Récepteur-SAT
1.- Connecter le RP-050 au récepteur-SAT au moyen du connecteur
Receiver [1] et de l'entrée de FI (entrée d'antenne SAT) du
récepteur-SAT que l'on souhaite vérifier.
2.- Connecter le récepteur-SAT au poste de télévision en utilisant pour
cela soit le connecteur SCART, soit le connecteur RF du téléviseur.
3.- Enclencher le récepteur-SAT et le poste de télévision. Si un
connecteur SCART est utilisé, sélectionner un canal AV sur le
téléviseur.
4.- Si la connexion entre le récepteur-SAT et le téléviseur est effectuée
à l'aide d'un connecteur RF, il faut syntoniser le récepteur-SAT et le
poste de télévision (à l'aide de la carte interne du récepteur).
5.- Sélectionner un niveau de sortie bas (LOW) ou haute (HIGH) sur le
RP-050, à l'aide de l´interrupteur sélecteur d'atténuation [2].
6.- Syntoniser une des fréquences pilotes de la bande L (FI) (1050
MHz, 1575 MHz ou 2100 MHz) sur le récepteur-SAT. Une carte à
deux barres noires et une blanche doit apparaître sur le poste de
télévision.
Si, en outre, le récepteur-SAT est syntonisé sur 7,02 MHz (±0,2
MHz), l'on pourra entendre sur le poste de télévision une tonalité
d'environ 1 kHz.
Par conséquent, l'on pourra vérifier le fonctionnement de vidéo et
d'audio du récepteur de satellite.
