3.2.2 Test del receptor SAT

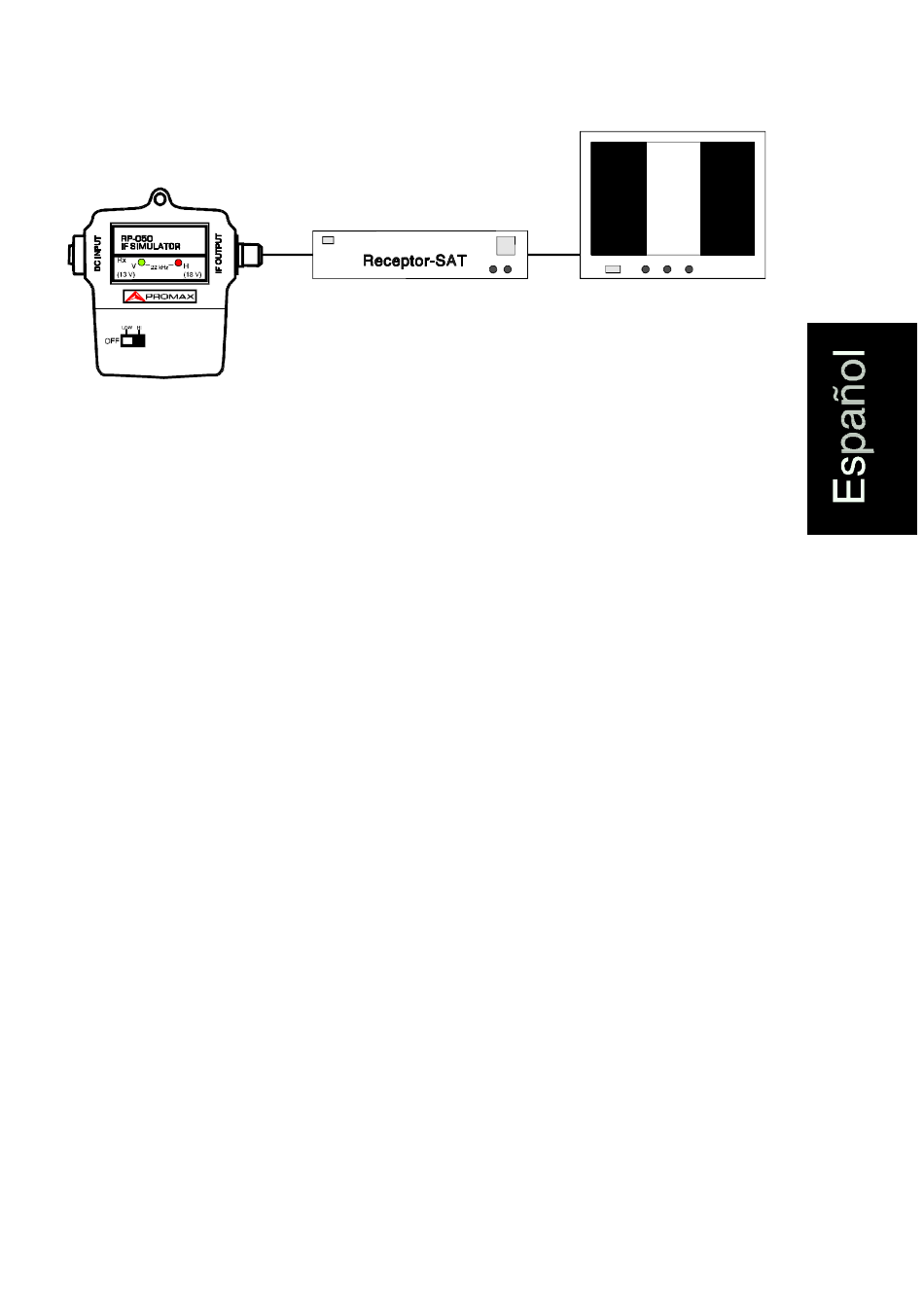

Figura 3 .- Test de Receptor-SAT
1.- Conectar el RP-050 al receptor-SAT mediante el conector IF
OUTPUT [1] y la entrada de FI (entrada de antena SAT) del
receptor-SAT que se desea comprobar.
2.- Conectar el receptor-SAT al aparato de televisión utilizando para
ello el conector SCART o bien el conector de RF del televisor.
3.- Encender el receptor-SAT y el aparato de televisión. En el caso de
utilizar un conector SCART, seleccionar en el televisor un canal AV.
4.- Si la conexión entre el receptor-SAT y el televisor se efectúa
mediante un conector de RF, debe sintonizarse el receptor-SAT al
aparato de televisión (con la ayuda de la carta interna del receptor).
5.- Seleccionar en el RP-050 un nivel de salida bajo (LOW) o alto (HIGH)
mediante el interruptor selector de atenuación [2].
6.- Sintonizar una de las frecuencias piloto para banda L (FI) (1050
MHz, 1575 MHz o 2100 MHz) en el receptor-SAT. En el aparato de
televisión debe aparecer una carta con dos barras negras y una
blanca.
Si además el receptor-SAT está sintonizado a 7,02 MHz (± 0,2
MHz) un tono de aproximadamente 1 kHz se podrá oír mediante el
aparato de televisión.
Consecuentemente se podrá comprobar el funcionamiento de vídeo y
audio del receptor de satélite.
