Système de commande et d'affichage pour
sondes SMARTPAT PH/ORP/COND
Sécurité intrinsèque
Équipement avec niveau Gb de protection
Ex ia IIC T4
© KROHNE 09/2017 - 4006063202 - AD Ex SMARTMAC 200 fr R02
Supplément au manuel
Supplément au manuel
Supplément au manuel
Supplément au manuel
Publicité
Table des Matières
Manuels Connexes pour KROHNE SMARTMAC 200 W
Sommaire des Matières pour KROHNE SMARTMAC 200 W
- Page 1 Supplément au manuel Supplément au manuel Supplément au manuel Système de commande et d’affichage pour sondes SMARTPAT PH/ORP/COND Sécurité intrinsèque Équipement avec niveau Gb de protection Ex ia IIC T4 © KROHNE 09/2017 - 4006063202 - AD Ex SMARTMAC 200 fr R02...
-
Page 2: Table Des Matières
1.5 Consignes de sécurité ...................... 4 2 Description de l'appareil 2.1 Description de l'appareil ....................5 2.2 Marquage SMARTMAC 200 W ..................6 2.3 Homologation pour les zones sur sites classés .............. 7 2.4 Homologation pour division sur sites classés ..............8 2.5 Classes de température.................... -
Page 3: Instructions De Sécurité
INSTRUCTIONS DE SÉCURITÉ SMARTMAC 200 W 1.1 Remarques générales Ce supplément au manuel s'applique aux versions alimentées par la boucle courant du système de commande et d’affichage destinées à être utilisées en zones à atmosphère explosive dans le type « i » de protection en sécurité intrinsèque, catégorie d'équipement II 2 G ou EPL Gb. -
Page 4: Homologation Suivant Les Normes Nord-Américaines
INSTRUCTIONS DE SÉCURITÉ SMARTMAC 200 W 1.4 Homologation suivant les normes Nord-Américaines Les contrôles et essais d'équipement par QPS certifient que l'équipement est conforme aux normes CSA et ANSI/ISA applicables. Le produit est en droit de porter le marquage QPS doté du suffixe «... -
Page 5: Description De L'appareil

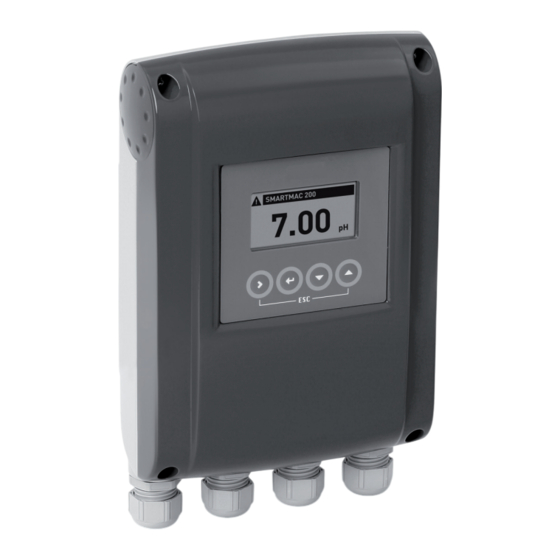

DESCRIPTION DE L'APPAREIL SMARTMAC 200 W 2.1 Description de l'appareil Le système de commande et d'affichage alimenté par la boucle courant est utilisé à la fois pour afficher des valeurs de mesure sur site, pour configurer et étalonner les sondes. -
