RACCORDEMENT ÉLECTRIQUE
4

4.2 Alimentation

AVERTISSEMENT !
Le remplacement de composants risque d'altérer la sécurité intrinsèque.
L'appareil ne nécessite pas d'alimentation séparée. L'alimentation requise par le système de
commande et d'affichage ainsi que la sonde raccordée se fait via la sortie courant 4 ...20 mA
(alimentation par la boucle courant).

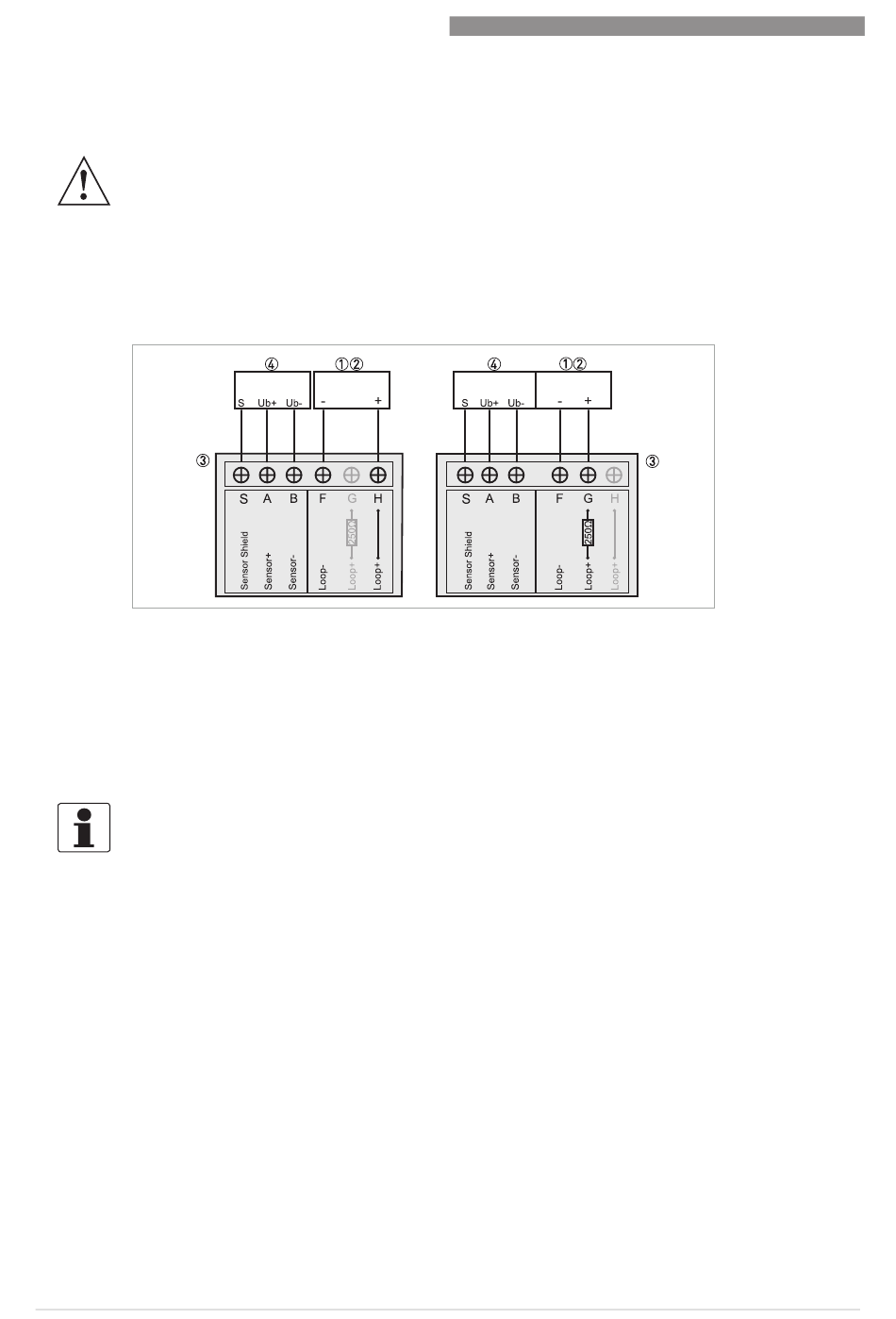

Figure 4-1: Vue d'ensemble du raccordement des bornes de l'entrée 4...20 mA d'un appareil homologué Ex.
1 Alimentation à cloisons homologuée I.S
2 Signal de sortie courant 4...20 mA
3 Bornes de raccordement SMARTMAC 200 W
4 Sonde homologuée S.I.
Les paramètres de câble sont déterminés par les paramètres du système auquel le système de
commande et d'affichage alimenté par la boucle courant et la sonde doivent être raccordés.
INFORMATION !
L'appareil est isolé galvaniquement par rapport à la terre et peut être implanté n'importe où
dans la boucle.
12
www.krohne.com
SMARTMAC 200 W
09/2017 - 4006063202 - AD Ex SMARTMAC 200 fr R02
