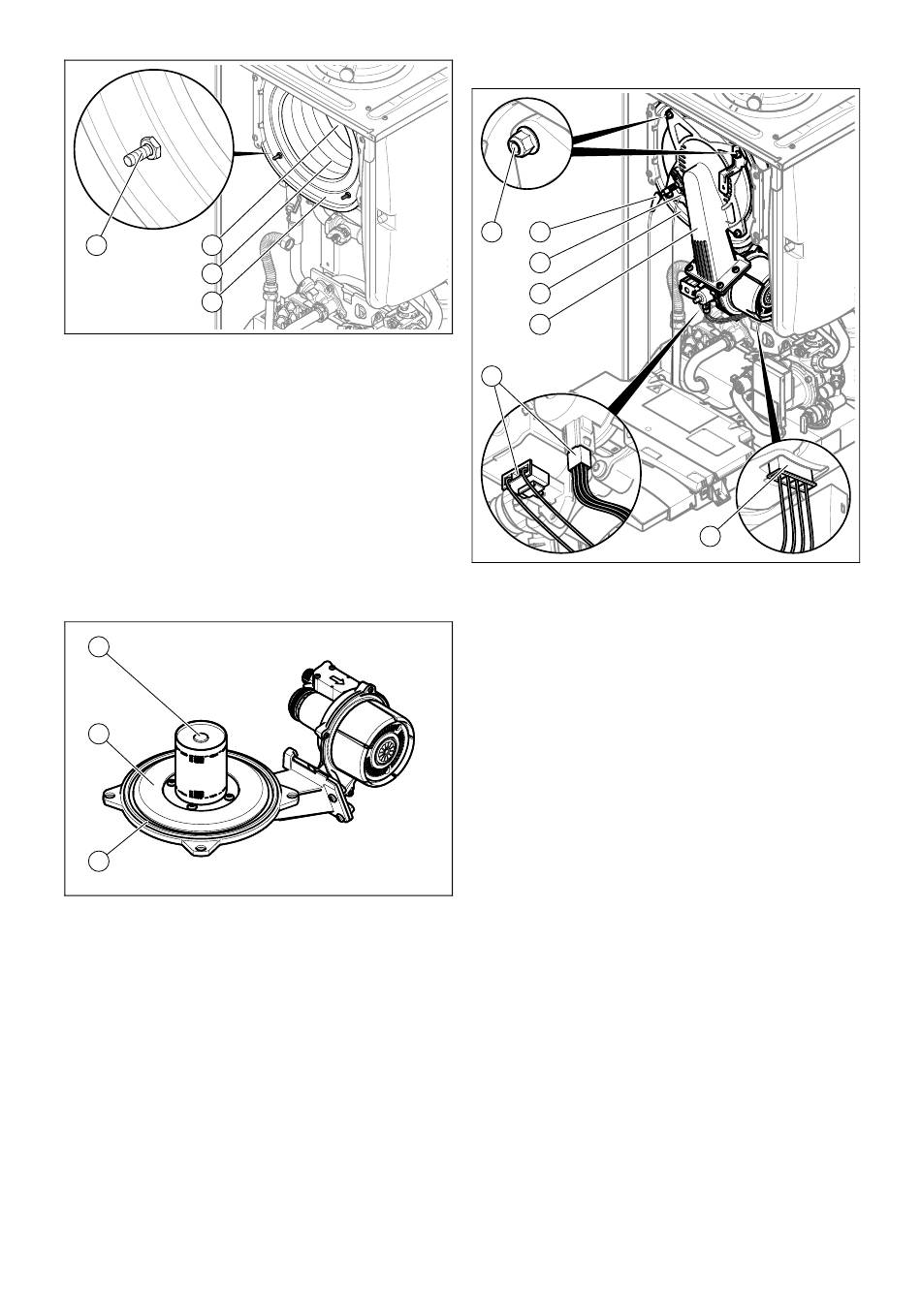

10 Inspection et maintenance
1
2
3
4
2.
Vous ne devez en aucun cas desserrer les quatre
écrous des goujons filetés (1), ni les resserrer.
3.
Nettoyez la spirale de chauffage (3) de l'échangeur de
chaleur (4) avec de l'eau ou du vinaigre si nécessaire
(5 % d'acidité maximum). Laissez le vinaigre agir 20 mi-
nutes sur l'échangeur de chaleur.
4.
Retirez les salissures dissoutes avec un puissant jet
d'eau ou une brosse en plastique. N'orientez pas le
jet d'eau directement sur la natte isolante (2) située à
l'arrière de l'échangeur de chaleur.
L'eau s'écoule de l'échangeur thermique à travers le
siphon de condensats.
10.3.3 Contrôle du brûleur
1
2
3
1.
Inspectez la surface du brûleur (1) à la recherche
d'éventuels dommages. En présence de dommages,
remplacez le brûleur.
2.
Montez un joint de bride de fixation de brûleur neuf (3).
3.
Vérifiez la natte isolante (2) de la bride de fixation du
brûleur. Si vous constatez des signes de dommages,
remplacez la natte isolante.
32
10.3.4 Montage du module compact thermique
1
2
3
4
5
6
1.
Placez le module compact thermique (5) sur l'échan-
geur thermique (4).
2.
Serrez les quatre écrous neufs (1) en croix, jusqu'à ce
que la bride de fixation du brûleur repose uniformément
sur les surfaces d'appui.
Couple de serrage: 6 Nm
3.
Rebranchez les connecteurs du câble d'allumage (2) et
de la ligne de terre (3).
4.
Rebranchez les connecteurs (6) sur le mécanisme gaz.
5.
Rebranchez le connecteur (7) sur le moteur de ventila-
teur.
6.
Raccordez la conduite de gaz avec un joint neuf. Fixez
le tube de gaz pour éviter qu'il ne se torde.
7.
Ouvrez le robinet d'arrêt du gaz.
8.
Assurez-vous qu'il n'y a pas de défaut d'étanchéité.
9.
Contrôlez si la bague d'étanchéité du tube d'entrée d'air
est bien en place dans son logement.
10. Reconnectez le tube d'entrée d'air sur le manchon
d'aspiration.
11. Fixez le tube d'entrée d'air avec la vis de maintien.
12. Vérifiez la pression dynamique du gaz. (→ page 21)
10.4

Nettoyage du siphon de condensats

1.
Retirez la partie inférieure du siphon.
2.
Rincez la partie inférieure du siphon à l'eau.
3.
Remplissez la partie inférieure du siphon d'eau, jusqu'à
ce que le niveau d'eau arrive à 10 mm env. du bord.
4.
Replacez la partie inférieure du siphon sur le siphon de
condensats.
Notice d'installation et de maintenance ecoTEC exclusive 0020196907_02
