Installation de la carte mère

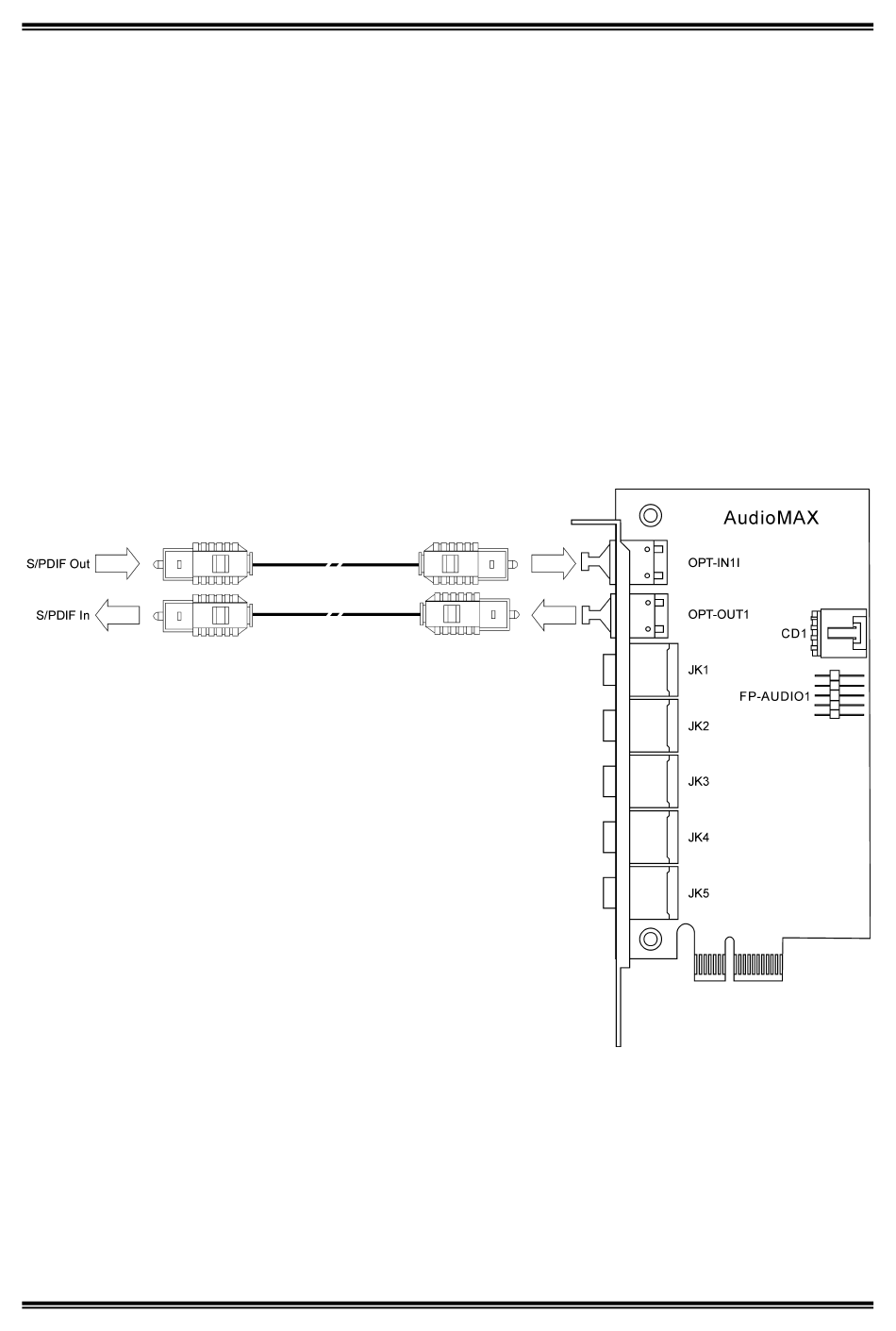

Connexion S/PDIF
Avec la carte mère, vous trouverez une carte fille audio additionnelle ainsi qu'un câble (rouleau de fibres
optiques) pour la connexion S/PDIF.
•
Connexion Entrée S/PDIF
1. Retirez les capuchons de protection en caoutchouc sur les deux extrémités du câble.
2. Branchez une extrémité du câble dans la prise [OPT-IN1] de cette carte fille.
3. Branchez une autre extrémité dans la prise [Digital-Out] (SPDIF-Out) de votre équipement
multimédia numérique.
•
Connexion Sortie S/PDIF
1. Retirez les capuchons de protection en caoutchouc sur les deux extrémités du câble.
2. Branchez une extrémité du câble dans la prise [OPT-OUT1] de cette carte fille.
3. Branchez une autre extrémité dans la prise [Digital-In] (SPDIF-In) de votre équipement
multimédia numérique.
2-21
Manuel de l'utilisateur
