Gaggenau AC250121 Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Gaggenau Manuels
  4. Hottes de ventilation
  5. AC250121
  6. Manuel d'utilisation
Gaggenau AC250121 Manuel D'utilisation

Gaggenau AC250121 Manuel D'utilisation

Masquer les pouces Voir aussi pour AC250121:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Gaggenau
de Gebrauchs- und Montageanleitung
en User manual and installation instructions
nl
Gebruikershandleiding en installatie-instructies
fr
Manuel d'utilisation et notice d'installation
it
Manuale utente e istruzioni d'installazione
AC250121

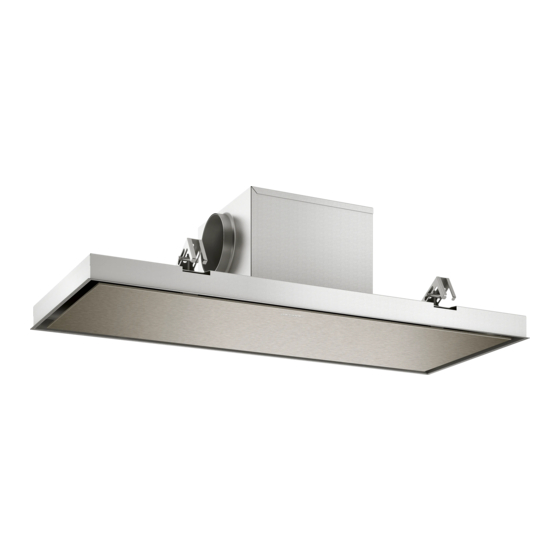

Deckenlüftung
Ceiling-mounted ventilation system
Plafondventilatie
Ventilation de plafond
Sistema di aspirazione a soffitto
2
23
44
65
87
