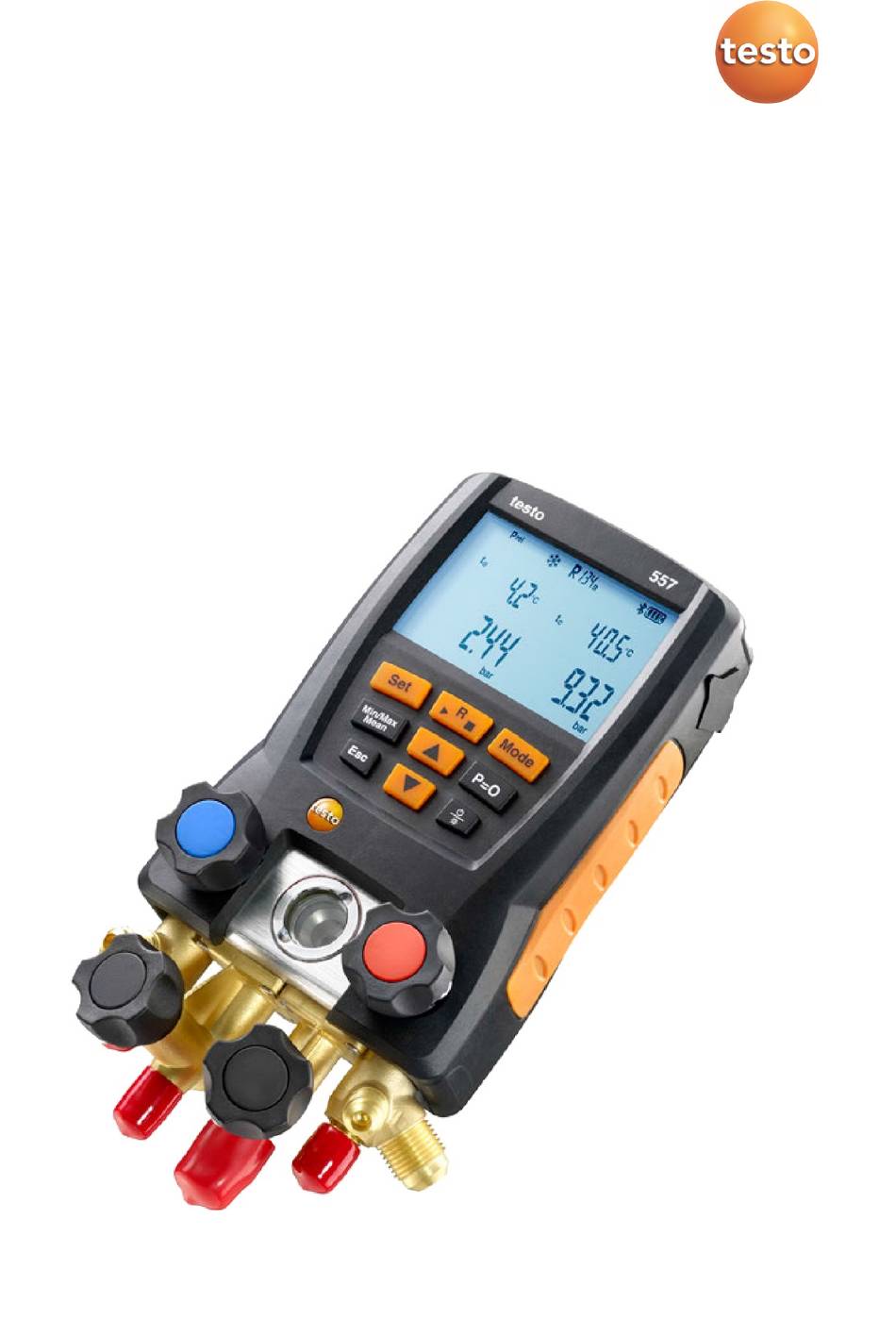

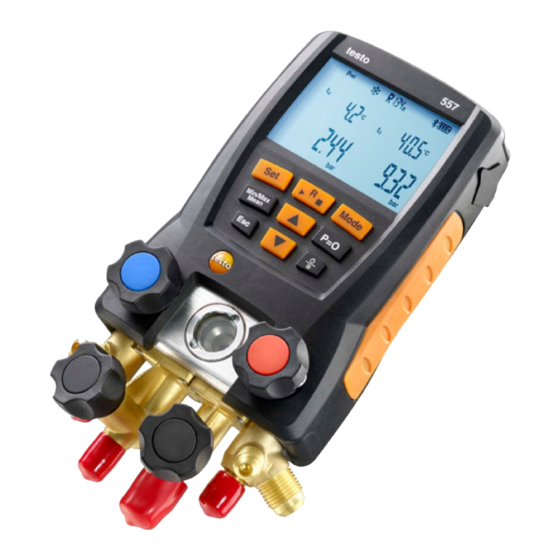

- Page 1 557 · Analyseur froid électronique Mode d'emploi...
-
Page 3: Table Des Matières
1 Sommaire Sommaire Sommaire ....................3 Sécurité et environnement ..............4 2.1. Concernant ce document ..............4 2.2. Assurer la sécurité ................5 2.3. Protéger l'environnement ..............5 Description ....................6 3.1. Utilisation ..................6 3.2. Caractéristiques techniques ............6 Description du produit ................ -
Page 4: Sécurité Et Environnement
2 Sécurité et environnement Sécurité et environnement 2.1. Concernant ce document Utilisation > Veuillez, attentivement, prendre connaissance de cette documentation et familiarisez-vous avec le produit avant de l'utiliser. Tenez compte en particulier des consignes de sécurité et des avertissements afin d'éviter les risques de blessure et d'endommagement du produit. -
Page 5: Assurer La Sécurité
> Au terme de la durée d'utilisation du produit, apportez-le dans un centre de collecte sélective des déchets d'équipements électriques et électroniques (respectez les règlements locaux en vigueur) ou renvoyez-le à Testo en vue de son élimination. -
Page 6: Description
Le testo 557 est compatible avec la plupart des fluides frigorigènes non corrosifs, l'eau et les glycols. Le testo 557 n'est pas compatible avec les fluides frigorigènes contenant de l'ammoniac. L'appareil ne peut pas être utilisé dans les environnements explosifs ! 3.2. - Page 7 3 Description Propriété Valeurs Plages de mesure Plage de mesure - Pression HP / BP : -100…6000 kPa / -0,1…6 MPa / -1…60 bar (rel.) / -14,7…870 psi Plage de mesure – Température : -50…+150 °C / -58…302 °F Plage de mesure – Vide : 0 ... 20.000 micron Surcharge 65 bar, 6500 kPa, 6,5 MPa, 940 psi Résolution...
- Page 8 3 Description Propriété Valeurs R114 R407C R444B Fluides frigorigènes au choix dans R407F R448A l'appareil R123 R407H R449A R1233zd R408A R450A R1234yf R409A R452A R1234ze R410A R452B R124 R414B R453a R125 R416A R454A R420A R454B R134a R421A R454C R421B R455A R422B R458A R290...
- Page 9 3 Description Propriété Valeurs Produits mesurables Produits mesurables : tous les produits enregistrés dans le testo 557. Ne sont pas mesurables : l'ammoniac (R717) et les autres fluides frigorigènes contenant de l'ammoniac Conditions Température d'utilisation : -20…50 °C environnementales / -4…122 °F -10 ...
-
Page 10: Description Du Produit
4 Description du produit Description du produit 4.1. Aperçu Affichage et éléments de commande 1 Raccord pour capteur de vide externe sur la face avant 2 Emplacement pour sonde mini-DIN pour sonde de température CTN, avec cache pour fiche 3 Système de suspension rabattable (au dos). 4 Ecran. -
Page 11: Prise En Main
5 Prise en main 6 Touches de commande : Touche Fonction [Set] Régler les unités [R, ►, ■] Sélectionner un fluide frigorigène / Marche- Arrêt du contrôle d'étanchéité [Mode] Sélectionner un mode de mesure [Min/Max/Mean] Afficher les valeurs min. / max. / moyennes [▲] Touche vers le haut : Modifier l'affichage à... - Page 12 5 Prise en main L'appareil démarre automatiquement après la mise en place des piles et accède au menu de réglage. En cas d'inutilisation prolongée : Retirez les piles / accus. Réglages 1. Appuyez à plusieurs reprises sur [Set], 2. Sélectionnez « Unité / Paramètre » avec [▲] ou [▼].
-
Page 13: Utilisation Du Produit
6 Utilisation du produit Utilisation des actionneurs de vanne Le manomètre digital réagit dans les circuits de fluide frigorigène comme un manifold mécanique à quatre voies traditionnel. L'ouverture des vannes libère les passages. La pression disponible est mesurée tant lorsque les vannes sont ouvertes que lorsqu'elles sont fermées. -
Page 14: Raccordement Des Sondes De Température
6 Utilisation du produit > Enfoncez la touche [P=0] pendant 2 sec. pour procéder à la mise à zéro. 6.1.2. Raccordement des sondes de température Sonde de température en surface Une sonde de température CTN (accessoire) doit être raccordée pour pouvoir mesurer la température des flexibles et calculer automatiquement les surchauffes et sous refroidissements. -
Page 15: Raccordement Du Capteur De Vide
également être endommagés, causant d'autres dommages à l'intérieur de l'appareil de mesure, invisibles à l'extérieur ! > Pour votre propre sécurité, veuillez renvoyer l'appareil de mesure au service après-vente Testo pour un contrôle technique. > Remplacez les flexibles de fluide frigorigène par des flexibles de fluide frigorigène intacts après chaque chute de l'appareil... -
Page 16: Activation Et Désactivation Du Bluetooth
Pour pouvoir établir une connexion Bluetooth, vous avez besoin d'une tablette ou d'un Smartphone sur lequel l'App Testo Froid est déjà installée. L'App est disponible dans l'AppStore pour les appareils iOS et dans le Play Store pour les appareils Android. -
Page 17: Réalisation Des Mesures
Pompe à chaleur Fonctionnement normal du manomètre digital. Mode Lorsque le mode « Automatique » « Automatique » est actif, testo 557 affiche automatiquement les haute et basse pressions. Cet affichage automatique apparaît lorsque la pression sur le côté Basse pression est 1 bar supérieure à... - Page 18 6 Utilisation du produit Mesures ✓ Les manipulations du chapitre « Préparation des mesures » ont été effectuées. 1. Mettez l'appareil de mesure sous pression. 2. Consultez les valeurs de mesure. Pour les fluides frigorigènes zéotropiques, la température d'évaporation to/Ev s'affiche après l'évaporation complète et la température de condensation tc/Co, après la condensation complète.
- Page 19 3. Pour quitter le mode de mesure du vide, déconnectez le capteur de vide du testo 557 ou repassez en mode de mesure standard au moyen du bouton Mode.
-
Page 20: Entretien Du Produit
> Purgez avec précaution les résidus d'huile dans le bloc de vannes avec de l'air comprimé. Garantir la précision de mesure En cas de besoin, le SAV de Testo est volontiers à votre service. > Contrôlez régulièrement l'étanchéité de l'appareil. Respecter la plage de pression autorisée ! >... -
Page 21: Conseils Et Dépannage
ATTENTION Endommagement du capteur lorsque le nettoyage est effectué sur une sonde raccordée ! > Déconnectez le capteur de vide du testo 557 ! ATTENTION Endommagement du capteur par les objets pointus ! > N'introduire aucun objet pointu dans la sonde ! 1. -
Page 22: Grandeurs Mesurées
Capteur ou câble défectueux la valeur de température > Prendre contact avec votre (T1/ T2 ou toh/tcu) revendeur ou le SAV de Testo ---- apparaît à la place de Il n'y a pas de surchauffe / sous- la valeur pour la refroidissement. -
Page 23: Accessoires Et Pièces De Rechange
