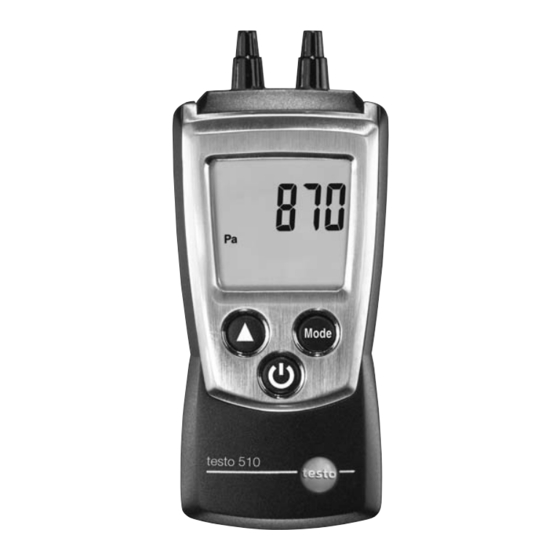

  • Page 1 510 Bedienungsanleitung Instruction manual Mode d’emploi Manual de instrucciones Manuale di istruzioni Manual de instruções...
  • Page 2 Bedienungsanleitung de ......3 - 9 Instruction manual en ......11 - 17 Mode d’emploi fr ......19 - 25 Manual de instrucciones es ......27 - 33 Manuale di istruzioni it ......35 - 41 Manual de instruções pt ......43 - 49...
  • Page 3 Kurzanleitung testo 510 3 Kurzanleitung testo 510 Schutzkappe: parkposition Anschluss-Nippel Differenzdruck- sensor Display Bedientasten Batteriefach, Haltemagnete (Rückseite) Grundeinstellungen v v ornehmen Gerät ist aus > 2s gedrückt halten > Mit ( ) auswählen, ) bestätigen: Druck-/Strömungseinheit: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O, inHG, m/s, >...

  • Page 4: Sicherheit Und Umwelt

    Sicherheitsabstand zu Produkten einhalten, die durch Magnetismus beschädigt werden können (z. B. Monitore, Computer, Herzschrittmacher, Kreditkarten). Umwelt schützen Defekte Akkus und leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung.

  • Page 5: Funktionen Und Verwendung

    Leistungsbeschreibung 5 Leistungsbeschreibung Funktionen und Verwendung Das testo 510 ist ein Differenzdruck-Messgerät. Üblicher Verwendungszweck ist die Messung kleiner Differenzdrücke (z. B. Filterdurchlässigkeit prüfen), Gasfließdruckmessung, Feinzug- messung sowie Strömungsmessung mit Staurohr. Technische Daten Messtechnische Daten Weitere Gerätedaten · Sensor: · Schutzart: IP40 Differenzdrucksensor ·...

  • Page 6: Auf Einen Blick

    Produktbeschreibung Produktbeschreibung Auf einen Blick Schutzkappe: Parkposition Anschluss-Nippel Differenzdruck- sensor Display Bedientasten Batteriefach, Haltemagnete (Rückseite) Erste Schritte Batterien e e inlegen: 1 Batteriefach öffnen: Batteriedeckel nach unten schieben. 2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten! 3 Batteriefach schließen: Batteriedeckel aufschieben. Grundeinstellungen v v ornehmen ( ( Konfigurationsmodus): Einstellbare Funktionen ·...

  • Page 7: Produkt Verwenden

    Produkt verwenden 7 ) drücken, um die Eingabe zu bestätigen. 4 Schritte 2 und 3 für alle Funktionen wiederholen. - Das Gerät wechselt in den Messmodus. Produkt verwenden Zur Durchführung einer Strömungsmessung müssen Dichte- einheit und Dichtewert korrekt eingestellt sein, siehe Kapitel ‘Erste Schritte’, Abschnitt ‘Grundeinstellungen vornehmen (Konfigurationsmodus)’.

  • Page 8: Produkt Instand Halten

    Produkt verwenden Zeitliche M M ittelwertbildung f f ür S S trömung: mehrmals drücken, bis im Display Hold erscheinen. Es wird das letzte Ergebnis der Mittelwert- bildung angezeigt. ---- gedrückt halten bis erscheint. Durch Loslassen von wird die Mittelwertbildung automatisch gestartet,die aktuellen Messwerte werden angezeigt.

  • Page 9: Tipps Und Hilfe

    Zulässigen Messbereich einhalten. · Restkapazität <10min: Batterien wechseln. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt- daten finden Sie im Garantieheft oder im Internet unter: www.testo.com Zubehör und Ersatzteile Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -...
  • Page 10 Notizen...
  • Page 11 Short manual testo 510 11 Short manual testo 510 Protection cap: Park position Differential pressure sensor nipple connection Display Control keys Battery compartment, holding magnets (on rear) Basic s s ettings Instrument off >press and hold 2s > select with...

  • Page 12: Safety And The Environment

    Take faulty rechargeable batteries as well as spent batteries to the collection points provided for them. Send the product back to Testo at the end of its useful life. We will ensure that it is disposed of in an environmentally friendly...

  • Page 13: Technical Data

    Specifications 13 Specifications Functions and use The testo 510 is a differential pressure measuring instrument. It is normally used to measure small differences in pressure (e.g. to check filter permeability), gas flow pressure measurement, fine draught measurement as well as flow velocity measurement with a Pitot tube.

  • Page 14: Product Description

    Product description Product description At a glance Protection cap: Park position Differential pressure sensor nipple connection Display Control keys Battery compartment, holding magnets (on rear) First steps Inserting b b atteries: 1 To open the battery compartment, push the battery cover down.

  • Page 15: Using The Product

    Using the product 15 3 Press ) to confirm the input. 4 Repeat steps 2 and 3 for all functions. - The instrument changes to measuring mode. Using the product For velocity to be measured, the unit of density and density value must be set correctly, see chapter 'First steps', section 'Basic settings (configuration mode)'.

  • Page 16: Maintaining The Product

    Using the product Timed m m ean v v alue c c alculation f f or f f low: 1 Press several times, until appear in the Hold display. The last result of mean value calculation is displayed. ---- 2 Hold down until appears.

  • Page 17: Tips And Assistance

    · Residual capacity <10 min: Change batteries. If we could not answer your question, please contact your dealer or Testo Customer Service. Contact details can be found on the guarantee card or on the Internet at: www.testo.com Accessories and spare parts Accessories and spare parts can be found in the product catalogues and brochures or in the internet at: www.testo.com...
  • Page 18 Notes...
  • Page 19 Instructions succinctes testo 510 19 Instructions succinctes testo 510 Capot de protection : position de rangement Raccord du capteur de pression différentielle Affichage Touches de fonction Compartiment pile, aimants de fixation puissants. (au dos) Paramétrage L’appareil est éteint > Maintenez la touche enfoncée pendant...

  • Page 20: Sécurité Et Environnement

    Protéger l'environnement Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet (points de collecte). Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l'environnement.

  • Page 21: Description Des Appareils

    Description des appareils 21 Description des appareils Fonctions et utilisation prévue Le testo 510 est un appareil de mesure de la pression différentielle. Il est généralement prévu pour la mesure des pressions différentielles faibles (par exemple pour le contrôle de filtre), la mesure de pression de gaz, la mesure précise de tirage...

  • Page 22: Description Du Produit

    Description du produit Description du produit Aperçu Capot de protection : position de rangement Raccord du capteur de pression différentielle Affichage Touches de fonction Compartiment pile, aimants de fixation puissants. (au dos) Prise en main Insérer l l es p p iles : 1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas.

  • Page 23: Utilisation Du Produit

    Utilisation du produit 23 2 Appuyez plusieurs fois sur ( ) jusqu'à ce que le paramètre désiré clignote. 3 Appuyez sur ) pour confirmer la saisie. 4 Répétez les étapes 2 et 3 pour toutes les fonctions. - L'appareil passe en mode mesure. Utilisation du produit Pour effectuer une mesure de débit, vous devez régler correctement l'unité...
  • Page 24 Utilisation du produit Détermination d d e l l a m m oyenne t t emporelle d d u d d ébit : 1 Appuyez plusieurs fois sur jusqu’à ce que Hold s’affichent sur l’écran. Le dernier résultat de la détermination de la moyenne s’affiche.

  • Page 25: Entretien Du Produit

    · Capacité restante <10 min : Changer les piles. Au cas où nous n'aurions pu répondre à votre question : Veuillez vous adresser à votre revendeur ou au Service Après-Vente Testo. Vos contacts figurent dans le carnet de garantie ou sur internet : www.testo.com...
  • Page 26 Notes...
  • Page 27 Instrucciones breves del testo 510 27 Instrucciones breves del testo 510 Cubierta de protección: posición de reposo Boquilla de conexión del sensor de presión diferencial Visualizador Teclas de función Compartimento para pilas, imanes de sujeción (parte posterior) Efectuar l l os a a justes b b ásicos El instrumento está...

  • Page 28: Seguridad Y Medio Ambiente

    Protección del medio ambiente Llevar las baterías averiadas y las pilas agotadas a los puntos de recogida previstos al efecto. Enviar el producto a Testo al término de su vida útil. Nosotros nos ocuparemos de eliminarlo ecológicamente.

  • Page 29: Funciones Y Aplicación

    Descripción de los instrumentos Funciones y aplicación El testo 510 es un instrumento de medición de la presión diferencial. Se utiliza generalmente para medir presiones diferenciales pequeñas (por ejemplo, para comprobar la colmatación de filtros), medir la presión del flujo de gas, realizar mediciones precisas del tiro de chimeneas, así...

  • Page 30: Descripción Del Producto

    Descripción del producto Descripción del producto Vista general Cubierta de protección: posición de reposo Boquilla de conexión del sensor de presión diferencial Visualizador Teclas de función Compartimento para pilas, imanes de sujeción (parte posterior) Primeros pasos Colocar l l as p p ilas: 1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.

  • Page 31: Utilizar El Producto

    Utilizar el producto 31 2 Pulsar ( ) varias veces hasta que parpadee el ajuste deseado. 3 Pulsar ) para confirmar la entrada. 4 Repetir los pasos 2 y 3 para todas las funciones. - El instrumento cambia al modo de medición. Utilizar el producto Para realizar una medición de la velocidad, la unidad y el valor de densidad deben estar correctamente ajustados;...

  • Page 32: Mantenimiento Del Producto

    Utilizar el producto Cálculo d d el p p romedio t t emporal d d e v v elocidad: 1 Pulsar varias veces hasta que aparezca en el Hold visualizador. Se muestra el último resultado del cálculo del promedio. ----. Soltando 2 Presionar hasta que aparezca inicia automáticamente el cálculo del promedio, se...

  • Page 33: Consejos Y Ayuda

    Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en el libro de garantías y en la página de internet: www.testo.com Accesorios y piezas de repuesto Encontrará...
  • Page 34 Notes...
  • Page 35 Guida rapida testo 510 35 Guida rapida testo 510 Coperchio di protezione: posizione aperta Raccordo di connessione per tubi in silicone Display Tasti di comando Vano batteria, attacco magnete (lato posteriore) Regolazioni b b ase Lo strumento è spento > mantenere premuto 2s >...

  • Page 36: Sicurezza E Ambiente

    (es. monitor, computer, pacemaker, carte di credito). Proteggere l'ambiente Smaltire le batterie ricaricabili difettose o le batterie esaurite negli appositi contenitori. Rispedire lo strumento direttamente a Testo al termine della sua vita operativa. Testo provvederà a smaltirlo nel rispetto dell'ambiente.

  • Page 37: Descrizione Delle Prestazioni

    Descrizione delle prestazioni 37 Descrizione delle prestazioni Funzioni e utilizzo Testo 510 è un manometro per pressione differenziale. Lo scopo di utilizzo più diffuso è la misurazione di pressioni differenziali basse (ad es. verifica della permeabilità di filtri), misurazione della pressione del flusso di gas, misurazione tiraggio nonché...

  • Page 38: Descrizione Del Prodotto

    Descrizione del prodotto Descrizione del prodotto Panoramica Coperchio di protezione: posizione aperta Raccordo di connessione per tubi in silicone Display Tasti di comando Vano batteria, attacco magnete (lato posteriore) Prima di utilizzare lo strumento Inserire l l e b b atterie: 1 Aprire il vano batterie: spingere verso il basso il coperchio della batteria.

  • Page 39: Utilizzare Il Prodotto

    Utilizzare il prodotto 39 2 Premere più volte ( ), finché l'impostazione desiderata non lampeggia. 3 Premere ) per confermare l'inserimento. 4 Ripetere le fasi 2 e 3 per tutte le funzioni. - Lo strumento passa alla modalità di misura. Utilizzare il prodotto·...

  • Page 40: Manutenzione Del Prodotto

    Utilizzare il prodotto Calcolare i i l v v alore t t emporale m m edio p p er v v elocità: 1 Premere più volte , fino a quando non compaiano sul display . Viene visualizzato il risultato dell’ultimo Hold calcolo del valore medio.

  • Page 41: Consigli E Risoluzione Dei Problemi

    · capacità residua <10 min: sostituire le batterie: Se la sua domanda non ha ricevuto risposta: rivolgersi al proprio rivenditore o al servizio assistenza Testo. Per i recapiti di contatto consultare il libretto di garanzia o il sito Internet all'indirizzo: www.testo.it...
  • Page 42 Notes...
  • Page 43 Breve introdução testo 510 43 Breve introdução testo 510 Tampa de protecção: posição de encaixe Conexão do sensor de pressão diferencial Visor Botões de comando Compartimento para as pilhas, ímans de suspensão (na parte de trás) Ajustes d d e f f uncionamento b b ásicos O instrumento está...

  • Page 44: Segurança E Meio Ambiente

    Protecção do meio ambiente Deitar fora as pilhas recarregáveis avariadas e as pilhas gastas nos pontos de recolha previstos para tal. Enviar o produto à Testo após este ter chegado ao fim da sua vida útil. Nós nos encarregaremos da sua eliminação ecológica.

  • Page 45: Especificações

    Especificações 45 Especificações Funções e uso O testo 510 é um instrumento de medição da pressão diferencial. Este instrumento utiliza-se normalmente para a medição de pequenas pressões diferenciais (p. ex., para verificar a permeabilidade de filtros), medição da pressão de fluxo de gás, medição precisa da tiragem e da velocidade com tubo de Pitot.

  • Page 46: Descrição Do Produto

    Descrição do produto Descrição do produto Breve descrição Tampa de protecção: posição de encaixe Conexão do sensor de pressão diferencial Visor Botões de comando Compartimento para as pilhas, ímans de suspensão (na parte de trás) Os primeiros passos Colocar a a s p p ilhas: 1 Abrir o compartimento para as pilhas: empurrar a tampa para baixo.

  • Page 47: Utilizar O Produto

    Utilizar o produto 47 2 Carregar várias vezes em ( ) até que o ajuste desejado comece a piscar. 3 Carregar em ) para confirmar a indicação. 4 Repetir os passos 2 e 3 para todas as funções. - O instrumento passa para o modo de medição. Utilizar o produto Para realizar uma medição da velocidade, a unidade de densidade e o valor da densidade têm de estar correctamente...

  • Page 48: Manutenção Do Produto

    Utilizar o produto Cálculo d d a m m édia n n um p p eríodo d d e t t empo p p ara a a v v elocidade: 1 Carregar várias vezes em até aparecer no visor Hold .

  • Page 49: Perguntas E Respostas

    · Capacidade residual <10 minutos: substituir a pilha Caso não tenhamos dado resposta às suas perguntas, contacte o seu vendedor ou o serviço de assistência ao cliente Testo. Consulte os dados de contacto na folha de garantia ou na internet através da morada: www.testo.com Acessórios e peças de substituição...
  • Page 50 Notes...
  • Page 51 Notes 51...
