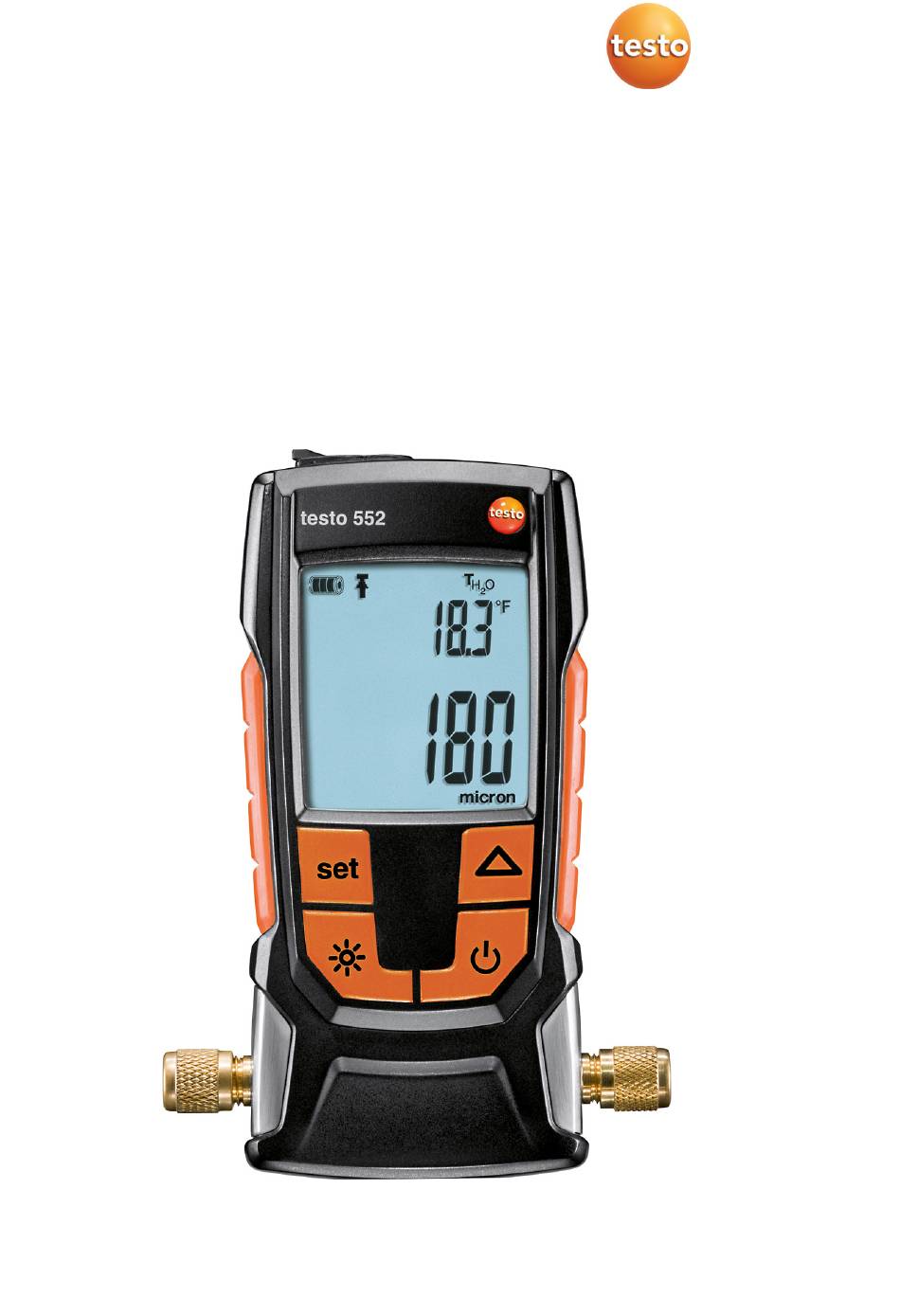

- Page 1 Testo 552 - Stick à vide Mode d'emploi...
-
Page 2: Table Des Matières
4.4 Réglage des unités et de la fonction AutoOff ........10 4.5 Affichage des valeurs de température ..........13 4.6 Calibrage sur site ................. 13 4.7 Utilisation en tant que capteur en combinaison avec le testo 570 ..14 5 Maintenance ..................15 5.1 Remplacement des piles ..............15 5.2 Nettoyage de l'appareil ............... -
Page 3: Sécurité Et Élimination
• Ne procédez qu'aux travaux d'entretien et de maintenance décrits dans le présent document. Respectez les manipulations indiquées. • Utilisez exclusivement des pièces de rechange d'origine Testo. Piles et accumulateurs • L'utilisation inappropriée de piles et d'accumulateurs peut entraîner la destruction des piles et accumulateurs, causer des blessures par électrocutions ou encore provoquer des incendies ou des fuites de liquides... -
Page 4: Elimination
Eliminez l'appareil après la fin de sa durée de vie en recourant à la collecte séparée des appareils électriques et électroniques. Respectez ici les prescriptions locales d'élimination. Ou renvoyez le produit à Testo afin que l'entreprise se charge de l'élimination. -
Page 5: Caractéristiques Techniques
Torr, mbar, hPa, micron, inH O, inHg, Cadence de mesure 0,5 sec. Enregistreur de valeurs de 1 capteur de pression absolue mesure - 2x 7/16" UNF Raccords - 1x MiniDIN (t570) Garantie 2 ans Conditions de garantie : cf. site Internet www.testo.com/warranty... -
Page 6: Description De L'appareil

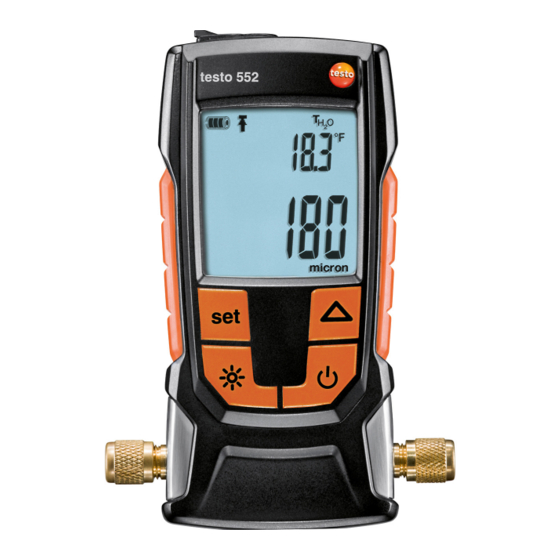

3 Description de l'appareil 3.1 Utilisation Le testo 552 est un appareil de mesure du vide digital permettant des mesures précises des plus petites pressions en dépression. Celui-ci sert à contrôler l'évacuation (le plus souvent lors de la mise en service) sur les installations frigorifiques et pompes à... -
Page 7: Aperçu Des Affichages À L'écran
3 Description de l'appareil Elément Fonction 1 Prise pour capteur Raccord pour le câble de connexion du testo MiniDIN 570. 2 Ecran Affiche les symboles de statut de l'appareil, les unités de mesure et les valeurs de mesure. 3 Touches de commande Utilisation de l'appareil. -
Page 8: Aperçu Des Touches De Commande
- Unité réglée (°C, °F) 4 Slave Mode Apparaît lorsque le testo 552 est connecté au testo 570 via un câble de connexion et que le testo 570 se trouve en mode Evacuation. 5 Affichage de la Affiche la pression actuelle mesurée, la grandeur pression de mesure et l'unité... -
Page 9: Aperçu Des Options De Raccordement
MiniDIN (cf. Option 2). Option 1 (recommandée) Le testo 552 est connecté au point le plus éloigné de la pompe à vide. Ceci permet de garantir qu'un vide suffisamment important puisse être généré dans l'ensemble de l'installation de manière à éliminer toute trace d'humidité... -
Page 10: Utilisation
4 Utilisation Option 3 Option 4 Option 5 4 Utilisation 4.1 Raccordement Utilisez toujours des tuyaux de fluide frigorigène spécialement conçus pour les évacuations. -
Page 11: Démarrage Et Mise À L'arrêt De L'appareil
4 Utilisation - Retirez les capuchons de protection. - Raccordez le testo 552 au circuit. 4.2 Démarrage et mise à l'arrêt de l'appareil - Appuyez sur L'appareil démarre / s'éteint. 4.3 Activation et désactivation de l'éclairage d'arrière-plan - Démarrez l'appareil. -
Page 12: Réglage Des Unités Et De La Fonction Autooff
4 Utilisation 4.4 Réglage des unités et de la fonction AutoOff Le menu "Réglages" doit toujours être parcouru dans son intégralité, même si un seul paramètre doit être modifié. - Démarrez l'appareil. - Appuyez sur pour modifier les réglages. - Appuyez sur pour régler l'unité... - Page 13 4 Utilisation - Appuyez sur L'unité est réglée. L'écran affiche l'unité de température. - Appuyez sur pour régler l'unité de température souhaitée. - Appuyez sur L'unité de température est réglée. L'écran affiche le réglage du seuil d'alarme.
- Page 14 4 Utilisation - Appuyez sur Le seuil d'alarme est réglé. L'écran affiche le réglage AutoOff. Lorsque la fonction AutoOff est activée, l'appareil s'éteint lorsqu'aucune touche n'est enfoncée pendant 2 heures. - Appuyez sur pour activer ou désactiver la fonction AutoOff. on = marche off = arrêt - Appuyez sur...
-
Page 15: Affichage Des Valeurs De Température
- La pompe à vide connectée doit, idéalement, pouvoir générer une pression résiduelle minimale de < 0,1 hPa. - Le calibrage sur site calibre le testo 552 sur sa pompe à vide. - Connectez la pompe à vide à un raccord du testo 552. -
Page 16: Utilisation En Tant Que Capteur En Combinaison Avec Le Testo 570
Le testo 552 ne dispose d'aucune fonction de mémorisation ou de transmission propre. La connexion du testo 552 au testo 570 permet le transfert des données sur le testo 570 ; de là, les données peuvent être enregistrées ou gérées via le logiciel EasyCool. -
Page 17: Maintenance
5 Maintenance - Retirez le câble de connexion. Le testo 552 quitte le Slave mode. 5 Maintenance 5.1 Remplacement des piles - Eteignez l'appareil. - Dépliez le crochet vers le haut. - Ouvrez le compartiment à piles. - Retirez les piles. -
Page 18: Nettoyage De L'appareil
5 Maintenance 5.2 Nettoyage de l'appareil ATTENTION Produits de nettoyage et solvants agressifs. Endommagement du capteur ! - Le capteur ne peut pas être nettoyé. ATTENTION Produits de nettoyage et solvants agressifs. Endommagement de l'appareil ! - Nettoyez uniquement le boîtier de l'appareil. - Utilisez des produits de nettoyage ménagers doux ou de l'eau savonneuse. -
Page 19: Conseils Et Dépannage
- Procédez à un calibrage sur site du testo 552. S'adresser à un revendeur ou au service après-vente Testo si n'avons pas pu répondre à vos questions. Les coordonnées sont reprises au dos de ce document ou sur notre site Internet : www.testo.com/service-contact 6.2 Accessoires et pièces de rechange... - Page 20 0970 5520 fr 01...
