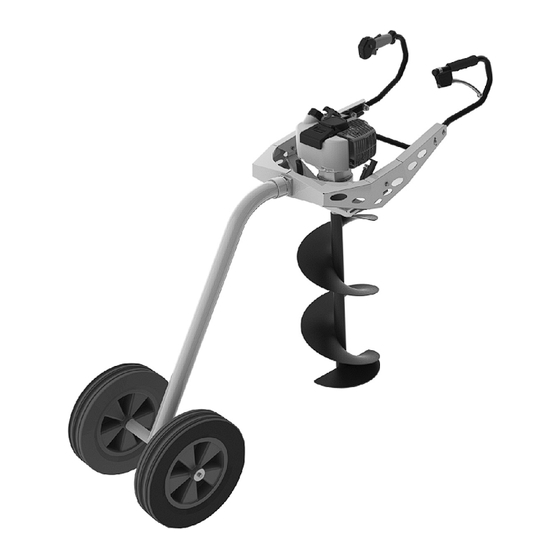

Active T143 Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 14

Liens rapides

Télécharger ce manuel
A - T143
C - TDU 155
A
C
I
MANUALE D'ISTRUZIONE
F
MANUEL D'INSTRUCTION
P
MANUAL DE INSTRUÇÕES
MANUAL DE INSTRUCCIONES
NL
B - T152
D - T165
GB OWNER'S MANUAL
D
GEBRAUCHSANWEISUNG
E
MANUAL DE INSTRUCCIONES
B
D

Publicité

Table des Matières
loading

Manuels Connexes pour Active T143

Sommaire des Matières pour Active T143

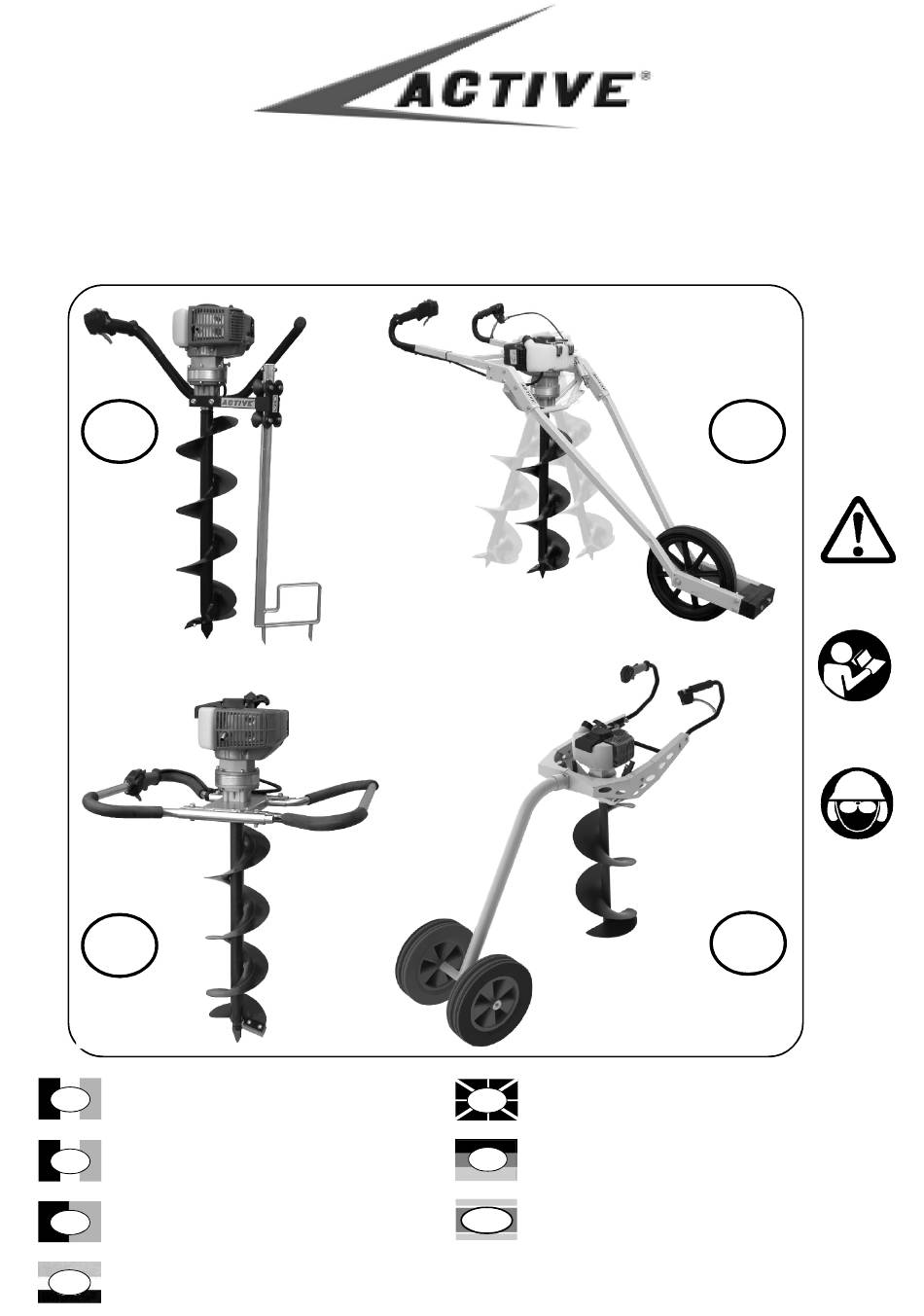

  • Page 1 A - T143 B - T152 C - TDU 155 D - T165 GB OWNER’S MANUAL MANUALE D’ISTRUZIONE MANUEL D’INSTRUCTION GEBRAUCHSANWEISUNG MANUAL DE INSTRUÇÕES MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES...
  • Page 2 FIG . 3 FIG . 2 FIG . 4 FIG . 5 FIG . 6 FIG . 7 FIG . 8 FIG . 9...
  • Page 3 Estimado cliente, le agradecemos en modo especial por haber de qualidade da empresa activa. escogido un producto de calidad de la empresa ACTIVE. Para a correcta utilização das máquinas corta-mato e evitar Para un correcto empleo del desbrozador y evitar acidentes, não começar a trabalhar sem ter lido este manual...

  • Page 4: Table Des Matières

    ITALIANO INDICE 1. Spiegazione simboli....................................Pag. 4 2. Per la vostra sicurezza....................................4 3. Descrizione delle parti....................................5 4. Dati tecnici e Dichiarazione di conformità...............................8 5. Assemblaggio......................................10 6. Norme di lavoro......................................10 7. Preparazione all’uso....................................11 8. Manutenzione periodica..................................11 9. Rimesaggio.........................................12 10. Certificato di garanzia.....................................13 1.

  • Page 5: Descrizione Delle Parti

    ITALIANO 3. DESCRIZIONE DELLE PARTI COMPONENTI DELLA TRIVELLA (Fig 10) Mod. T152 1. Interruttore di arresto (STOP) 11. Punta 2. Leva acceleratore 12. Lametta 3. Leva STARTER 13. Puntale 4. Semi - accelleratore 14. Leva comando sgancio punta per trasporto 5.
  • Page 6 ITALIANO COMPONENTI DELLA TRIVELLA (fig 1) Mod. T155 1. Interruttore di arresto (STOP) 9. Riduttore 2. Leva acceleratore 10. Starter (per l'avviamento del motore a freddo) 3. Leva sicurezza comando gas 11. Dispositivo rapido per il montaggio e lo smontaggio 4.
  • Page 7 ITALIANO FIG. 12 COMPONENTI DELLA TRIVELLA (fig.12) Mod. T165 1. Interruttore di arresto (STOP) 10. Attacco rapido per montaggio /smontaggio punta 2. Leva acceleratore 11. Punta 3. Leva STARTER 12. Leva comando sgancio punta per trasporto 4. Semi - accelleratore 13.

  • Page 8: Dati Tecnici E Dichiarazione Di Conformità

    ITALIANO 4. DATI TECNICI E DICHIARAZIONE DI CONFORMITA’ ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) dichiara sotto la propria responsabilità che le macchine: T143 MODELLO 42.7 CILINDRATA cm³ 1.6 / 2.1 POTENZA Kw / CV A MEMBRANA WALBRO WYK PRIMER TYPE...
  • Page 9 12 Kg. PESO ALL'IMPUGNATURA 100 - 150 - 200 - 250 - 300 DIAMETRO DELLE PUNTE mm. sono conformi ai requisiti stabiliti dalle direttive: Euro 1 MODELLO T143 T152 - TDU155 T165 55XX9999 45XX9999 65XX9999 FINO AL NUMERO DI SERIE...

  • Page 10: Assemblaggio

    è stato adottato un sistema di inne- Mod. TDU155 (Fig. 1) sto rapido ACTIVE "Quick Joint" . Assemblare la semi-impugnatura (B) al supporto (A) tramite - Spingere verso il basso il manicotto (E) della punta e man- le viti (17), rondelle e dado (16).

  • Page 11: Preparazione All'uso

    2 tempi ACTIVE nella antiorario. proporzione di 50 : 1 (2%). Fig. 4. Nel caso in cui non abbiate olio ACTIVE, ATTENZIONE: quando il motore è già caldo, non premere il usare un buon olio nella proporzione di 25:1 (4%), vedere bulbo (A) Fig.

  • Page 12: Manutenzione Periodica

    2, dalla scatola riduttore, riempire fino a 3/4. impregnare il filtro (2) con olio ( per ottenere la massima - Montare il motore/carter-frizione sul riduttore (E) e fissarlo efficienza è consigliato usare olio speciale per filtri ACTIVE tramite le 6 viti (D). rif. 21010) e strizzatelo.

  • Page 13: Certificato Di Garanzia

    ITALIANO 10. CERTIFICATO DI GARANZIA Questa macchina è stata concepita e realizzata attraverso le più moderne tecniche produttive; la Ditta costruttrice garantisce i propri prodotti per un periodo di 24 mesi dalla data di acquisto ad eccezione dei prodotti per servizio professionale continuo, adibiti a lavori per conto terzi, per i quali la garanzia è...

  • Page 14: Pour Votre Sècuritè

    FRANCE INDEX 1. Explication des symboles................................Pag. 14 2. Pour votre sècuritè....................................14 3. Les èlèments de l'èlagueuse..................................15 4. Spècifications et Declaration de conformite............................18 5. Assemblage........................................20 6. Utilisation de la tariere....................................20 7. Preparatifs en vue de l'utilisation................................21 8. Entretien........................................21 9. Remissage........................................22 10. Certificat de garantie....................................23 1.
  • Page 15 FRANCE 22-Avant d’utiliser la tarière, déblayez la zone de tous les 25-Ne pas travailler avec la tarière endommagée, mal débris. Vérifier, avant de percer, qu'il n'y a pas de cables ou assemblée ou modifiée, ne pas démonter les dispositif de tuyaux enterrés, se procurer le plan detaillé...
  • Page 16 FRANCE ELEMENTS DE LA TARRIERE (fig 1) Mod. T155 9. Réducteur 1. Interrupteur d'arrêt du moteur (STOP) 10. Starter (pour le dèmarrage a monteur froid) 2. Commande de gaz 11. Dispositif rapide pour le montage et démontage de la 3. Levier de sécurité / commande de gaz méche 4.
  • Page 17 FRANCE FIG. 12 ELEMENTS DE LA TARRIERE (fig 12) Mod. T165 1. Interrupteur d'arrêt du moteur (STOP) 10. Dispositif rapide pour le montage et démontage de la méche 2. Commande de gaz 11. Méche 3. Levier de sécurité / commande de gaz 12.

  • Page 18: Spècifications Et Declaration De Conformite

    FRANCE 4. SPÈCIFICATIONS ET DECLARATION DE CONFORMITE ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) déclare sous sa propre responsabilité que l'accessoire : MODELE T143 CILINDREE cm³ 42.7 PUISSANCE Kw / CV 1.6 / 2.1 CARBURATEUR A MEMBRANA WALBRO WYK PRIMER TYPE...
  • Page 19 12 Kg. POIDS DE GRIP 100 - 150 - 200 - 250 - 300 DIAMETRE DES MECHES mm. sont conforme aux spécifications de la directives Euro 1 MODÈLE T143 T152 - TDU155 T165 55XX9999 65XX9999 45XX9999 JUSQU’À LE NUMERÓ DE SÉRIE...

  • Page 20: Assemblage

    FRANCE 5. ASSEMBLAGE MONTAGE DES MANCHERONS du câble dans la borne (E). Régler la tension du cable (A) en desserrant le contre-écrou et en tournant le tendeur ATTENTION! - avant de commencer le montage, lire (B).Quand vous avez obtenu la tension correcte serrez le les normes de securité..

  • Page 21: Preparatifs En Vue De L'utilisation

    1:50 refroidisse. Placer l’interrupteur de masse sur la position (2%). Si l’huile ACTIVE n’est pas disponible utiliser un huile "stop" (0).Fig.1/A 2 temps de qualité au taux de 25: 1 (4%) voir fig. 4.

  • Page 22: Entretien

    - Pour obtenir une filtration supérieure utilizez l’huile spe- - enlever la graisse et la rémplacer avec de la nouvelle. ciale pour éponges ACTIVE Ref. 21010 - remplir la boîte réducteur a 3/4. - remonter le moteur/carter embrayage sur le carter réducteur ATTENTION: si les éponges du filtre a air ne sont pas huilées...

  • Page 23: Certificat De Garantie

    FRANCE 10. CERTIFICAT DE GARANTIE Cette machine a été conçue et realisée au moyen d’une technique d'avantgarde. Le constructeur garantit ses propres produits pendant une période de 24 mois à partir de la date d’achat ou 12 mois dans le cas d'un usage professionel continu ou de service de location.
  • Page 24 10- Start the auger only in well-ventilated areas.Breathing assembled auger.Do not remove,damage or disactivate any exhaust fumes can kill. of the safety devices.Only use Active drills of the type indicated 11- Carry the auger with the engine off and with the drill locked. in the specifications.

  • Page 25: Description

    ENGLISH 3. DESCRIPTION AUGER COMPONENTS (Fig 10) Mod. T152 1. Ignition switch (STOP) 12. Blade 2. Throttle lever 13. Blade guide 3. STARTER lever 14. Drill lock lever for transportation 4. Throttle advance (for cold engine) 15. The underside frame 5.
  • Page 26 ENGLISH AUGER COMPONENTS (fig 1) Mod. T155 1. Ignition switch (stop). 9. Reduction gear 2. Throttle trigger 10. Choke 3. Throttle lock 11. Quick joint to remove the drill 4. Throttle advance (for cold engine start). 12. Drill 5. Fuel cap 13.
  • Page 27 ENGLISH FIG. 12 AUGER COMPONENTS (Fig 12) Mod. T165 1. Ignition switch (STOP) 10. Quick joint to remove the drill 2. Throttle lever 11. Drill 3. STARTER lever 12. Drill lock lever for transportation 4. Throttle advance (for cold engine) 13.

  • Page 28: Specifications And Declaration Of Conformity

    ENGLISH 4. SPECIFICATIONS AND DECLARATION OF CONFORMITY ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) declare under own responsability that the machine : MODEL T143 DISPLACEMENT cm³ 42.7 POWER Kw / CV 1.6 / 2.1 CARBURETTOR DIAPHRAGM TYPE WALBRO WYK PRIMER DEVICE IGNITION DIGITAL (automatic timing variable advanced and governor for max.
  • Page 29 WEIGHT ON THE HANDLE 12 Kg. DIAMETER OF DRILLS mm. 100 - 150 - 200 - 250 - 300 is complies with the requirements established by directive: Euro 1 MODEL T143 T152 - TDU155 T165 55XX9999 65XX9999 TO SERIAL NUMBER 45XX9999...

  • Page 30: Assembly

    - Tighten all the screws and nuts. Fig.1 - In order to operate easily and quickly the drill is fitted or removed by a quick release mechanism ACTIVE "Quick Joint" Mod. TDU155 (Fig. 1) device. Slip the throttle half handle (B) into the bracket (A) and fix it on...

  • Page 31: Preparing For Use

    AIways use a minimum octane number of 95 RON. - Move choke lever (A) to choke position (B) Fig.6. Mix fresh gasoline and ACTIVE oil in the ratio of 50:1 (2%). If Holding the unit pull the starting handle until the engine...

  • Page 32: Storage

    - Empty fuel tank and run engine until dry. Store the auger in a dry place. ATTENTION: all maintenance operations not reported in this manual must be carried out by an authorized ACTIVE service dealer. 10. WARRANTY CERTIFICATE This machine has been designed and produced with the most advanced technology. The manufacturer guarantees its products for 24 months from the date of purchase, with the exception of product for continuous professional service, used for third parties which are guaranteed for 12 months from the date of purchase.
  • Page 33 DEUTSCH INHALT 1. Symbolerklärung....................................Pag. 33 2. Sicherhitsbestimmungen..................................33 3. Bauteile des erdbohrers...................................34 4. Technische Daten und konformitätserklärung.............................37 5. Zusammenbau......................................39 6. Arbeitsvorschriften....................................39 7. Vorbereitung für den gebrauch................................40 8. Periodische wartung....................................40 9. Instandhaltung......................................41 10. Garantieschein......................................42 1. SYMBOLERKLÄRUNG Personen 15 m entfernt halten Hinweis, Gefahr und Warnung Lesen Sie diese Gebrauchs- und Luftflügelschalter, Betrieb Wartungsanweisung vor der...

  • Page 34: Bauteile Des Erdbohrers

    DEUTSCH 26-Halten Sie das Gerät bei Blockierung der Bohrschnecke 25-Verwenden Sie den Erdbohrer nicht, wenn er beschädigt, sofort an. falsch montiert oder willkürlich verändert wurde. 27-Geben oder leihen Sie den Erdbohrer nur erfahrenen Sicherheitsvorrichtungen dürfen weder entfernt noch Personen, die über den Betrieb und die korrekte Verwendung beschädigt oder unwirksam gemacht werden.
  • Page 35 DEUTSCH BAUTEILE DES ERDBOHRERS (fig 1) Mod. T155 9. Untersetzungsgetriebe 1. Stoppschalter (STOP) 10. Starter (zum Kaltstart des Motors) 2. Gashebel 11. Vorrichtung zur Schnellmontage und -Demontage 3. Sicherheitsgashebel der Bohrschnecke 4. Halbgashebel 12. Bohrschnecke 5. Tankdeckel 13. Klinge 6. Motoranlassgriff 14.
  • Page 36 DEUTSCH FIG. 12 BAUTEILE DES ERDBOHRERS (Fig 12) Mod. T165 1. Stoppschalter (STOP) 11. Bohrschnecke 2. Gashebel 12. Release Hebel Kontrollpunkte für den Transport 3. Sicherheitsgashebel 13. Frame 4. Halbgashebel 14. Geräte für die Höhenverstellung. Lenker 5. Tankdeckel 15. Abschließvorrichtung für den Gipfel 6.

  • Page 37: Technische Daten Und Konformitätserklärung

    DEUTSCH 4. TECHNISCHE DATEN UND KONFORMITÄTSERKLÄRUNG ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) erklärt hiermit unter ihrer eigenen Verantwortung, dass das Gerät : MODELL T143 HUBRAUM cm³ 42.7 LEISTUNG KW / PS 1.6 / 2.1 VERGASER...
  • Page 38 ANTRIEBSWELLE 12 Kg. BOHRSCHNECKENDURCHMESSER in mm 100 - 150 - 200 - 250 - 300 den Vorgaben in den Richtlinien: Euro 1 MODELL T143 T152 - TDU155 T165 Bis zu der Seriennummer 55XX9999 65XX9999 45XX9999 2006/42/CE - 2004/108/CE - 2000/14/CE - 2002/44/CE...

  • Page 39: Zusammenbau

    - Installieren Sie den Stecker (A) in (B). Bohrschnecke reduzieren, wurde Schnellkupplungssystem ACTIVE “Quick Joint” eingesetzt. Mod. T 152 (Abb. 10) - Drücken Sie die Muffe (E) der Bohrschnecke (12 - Abb.1) Setzen Sie den Rahmen (15) bis mittel (17) durch die nach oben, während Sie die Bohrschnecke in die Nutwelle...

  • Page 40: Vorbereitung Für Den Gebrauch

    - Reinigen Sie den Filter (2) mit einer Benzin- oder Ölmischung. Winden Sie ihn danach aus, durchtränken Sie ZÜNDKERZE Abb. 9 den Filter (2) mit Öl (für die beste Leistung wird ACTIVE Demontieren und reinigen Sie die Zündkerzen (mindestens Filterspezialöl, Art.-Nr. 21010, empfohlen) und winden Sie alle 50 Betriebsstunden und regeln Sie den Abstand zwischen ihn erneut aus.

  • Page 41: Instandhaltung

    - Lassen Sie den Motor an und prüfen Sie, dass keine Wenn am Untersetzungsgetriebe Ölleckagen auftreten, Fettleckagen vorhanden sind. müssen Sie es sofort reparieren, um Schäden an den ACTIVE empfiehlt die Verwendung von spezifischem Zahnrädern zu vermeiden. Schmierfett, Art.-Nr. 21039 Ersetzen Sie alle 500 Arbeitsstunden das Schmierfett im Gehäuse des Untersetzungsgetriebes.

  • Page 42: Garantieschein

    DEUTSCH 10. GARANTIESCHEIN Dieses Gerät wurde anhand der modernsten Produktionstechniken entworfen und realisiert. Die Herstellerfirma garantiert für ihre Erzeugnisse über einen Zeitraum von 24 Monaten ab dem Kaufdatum. Ausgenommen davon sind Erzeugnisse für ständigen professionellen Arbeitseinsatz und für Arbeiten auf Drittrechnung. Für diese Erzeugnisse gilt eine Garantiezeit von 12 Monaten ab dem Kaufdatum.
  • Page 43 1. Antes de utilizar esta máquina, leia atentamente este 15. É expressamente proibido usar componentes não manual. Respeite todos os avisos e instruções de fabricados pela Active ou utilizar a brocadora para aplicações segurança. Guarde este manual para futura consulta. não especificadas nete manual.

  • Page 44: Components Da Brocadora

    PORTUGAL 3. COMPONENTES DA BROCADORA COMPONENTES DA BROCADORA (Fig 10) Mod. T152 1. Botão de ignição (STOP) 11. Broca 2. Alavanca do acelerador 12. Lâmina 3. Alavanca do STARTER 13. Guia da lâmina 4. Semi - acelerador 14. Alavanca de travagem da broca para transporte 5.
  • Page 45 PORTUGAL COMPONENTES DA BROCADORA (fig 1) Mod. T155 1. Botão de ignição (STOP) 9. Redutor 2. Alavanca do acelerador 10. Iniciantes (para o arranque do motor frio) 3. Alavanca do STARTER 11. Dispositivo para uma rápida montagem e 4. Semi - acelerador desmontagem da ponta 5.
  • Page 46 PORTUGAL FIG. 12 COMPONENTES DA BROCADORA (Fig 12) Mod. T165 1. Botão de ignição (STOP) 11. Broca 2. Alavanca do acelerador 12. Alavanca de travagem da broca para transporte 3. Alavanca do STARTER 13. Estrutura 4. Semi - acelerador 14. Dispositivo de regulação da altura 5.
  • Page 47 PORTUGAL 4. DATOS TÉCNICOS E DECLARAÇÃO DE CONFORMIDAD ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) declara sob a sua responsabilidade que a prévio, por parte do fabricante : MODELO T143 CILINDRADA cm³ 42.7 POTENZA Kw / CV 1.6 / 2.1...
  • Page 48 PESO EM PUNHO 12 Kg. DIÃMETRO DAS BROCAS mm. 100 - 150 - 200 - 250 - 300 cumpre com as prescrições da directiva: Euro 1 MODELO T143 T152 - TDU155 T165 ATÉ O NÚMERO DE SÉRIE 55XX9999 65XX9999 45XX9999...

  • Page 49: Montagem

    Montar o semi-grip (B) ao suporte (A) utilizando os parafusos implantação rápida “ACTIVE quick joint”. (17), porca e arruelas (16). Gravar seu guidão posições em - Empurre a manga (E) para cima e mantendo-a assim D / 1, D / 2, de acordo com o trado é...

  • Page 50: Utilização

    Misture gasolina nova com óleo ACTIVE, numa gatilho (A) Fig. 8. razão de 50:1 (2%). Se não conseguir adquirir óleo ACTIVE - Colocar o botão do starter (A) na posição (B) Fig. 9. use um bom óleo para motores a dois tempos, numa razão - Tendo a máquina bem segura, puxe o manípulo do...

  • Page 51: Armazenamento

    - Limpe a massa e substitua por uma massa tipo molylite ou óleo de baixa qualidade. 2, enchendo a caixa até ¾ da sua capacidade. A vela deve ser da ACTIVE® AX80. - Monte o motor / caixa redutora de velocidades (E) e aparafuse bem os 6 parafusos (D).

  • Page 52: Certificado De Garantia

    PORTUGAL 10. CERTIFICADO DE GARANTIA Esta máquina foi concebida e fabricada com recurso às mais modernas técnicas de fabrico. O fabricante garante o produto por um período de 24 meses a contar da data de compra, com excepção dos produtos para serviço profissional contínuo para trabalho por conta de terceiros, nos quais a garantia é...
  • Page 53 ESPAÑOL ÍNDICE 1. Explicación de los símbolos................................Pag. 53 2. Para vuestra seguridad....................................53 3. Descripción de las piezas..................................54 4. Datos técnicos y Declaración de conformidad.............................57 5. Ensamblaje.........................................59 6. Normas de trabajo.....................................59 7. Preparación para el uso....................................60 8. Mantenimiento periódico..................................60 9. Almacenaje.........................................61 10.

  • Page 54: Descripción De Las Piezas

    ESPAÑOL 3. DESCRIPCIÓN DE LAS PIEZAS COMPONENTES DE LA BARRENA (Fig. 10) Mod. T152 1. Interruptor de paro (STOP) 11. Punta 2. Palanca del acelerador 12. Cuchilla 3. Palanca STARTER 13. Puntal 4. Semi - acelerador 14. Palanca mando de desenganche punta para 5.
  • Page 55 ESPAÑOL COMPONENTI DELLA BARRENA (Fig. 1) Mod. T155 1. Interruptor de paro (STOP) 9. Reductor 2. Palanca acelerador 10. Starter (para el arranque en frío del motor) 3. Palanca seguridad mando gas 11. Dispositivo rápido para el montaje y el desmontaje de 4.
  • Page 56 ESPAÑOL FIG. 12 COMPONENTES DE LA BARRENA (Fig. 12) Mod. T165 1. Interruptor de paro (STOP) 11. Punta 2. Palanca del acelerador 12. Palanca mando de desenganche punta para 3. Palanca STARTER transporte 4. Semi - acelerador 13. Bastidor 5. Tapón del tanque 14.

  • Page 57: Datos Técnicos Y Declaración De Conformidad

    ESPAÑOL 4. DATOS TÉCNICOS Y DECLARACIÓN DE CONFORMIDAD ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) declara bajo la propia responsabilidad que las máquinas: MODELO T143 CILINDRADA cm³ 42.7 POTENCIA Kw / CV 1.6 / 2.1 C A R B U R A D O R...
  • Page 58 PESO A LA EMPUÑADURA 100 - 150 - 200 - 250 - 300 DIÁMETRO DE LAS PUNTAS mm. Cumple los requisitos establecidos en la directiva: Euro 1 MODELO T143 T152 - TDU155 T165 55XX9999 65XX9999 45XX9999 HASTA EL NÚMERO DE SERIE...

  • Page 59: Ensamblaje

    Ensamblar la semi-empuñadura (B) en el soporte (A) me- acoplamiento rápido ACTIVE "Quick Joint". diante los tornillos (17), arandelas y turca (16). Registrar el manillar en las posiciones D/1, D/2 de acuerdo que la barrena - Empujar hacia arriba el manguito (E) de la punta y sea usada por uno o dos operadores (ver fig.

  • Page 60: Preparación Para El Uso

    2 tiempos ACTIVE, en la proporción de 50: 1 bloquearla en semi-aceleración presionando el pulsador (4), (2%). Fig. 4. En el caso que no tengan aceite ACTIVE, usar soltar la palanca. Llevar la palanca starter (A) en posición (B) un buen aceite en la proporción de 25:1 (4%), ver figura 4.

  • Page 61: Almacenaje

    Si se verificaran pérdidas de grasa del reductor, proveer de pérdidas de grasa. Inmediato a la reparación de manera de evitar daños a los ACTIVE recomienda el uso específico de grasa ref. 21039 engranajes. Cada 500 horas de trabajo sustituir la grasa en la caja del PUNTA reductor.

  • Page 62: Certificado De Garantía

    ESPAÑOL 10. CERTIFICADO DE GARANTÍA Esta máquina ha sido concebida y realizada a través de las más modernas técnicas productivas; la Empresa constructora garantiza los propios productos por un periodo de 24 meses desde la fecha de compra, con excepción de los productos para servicio profesional continuo y destinados a trabajos por cuenta de terceros, para los cuales la garantía es de 12 meses desde la fecha de compra.
  • Page 63 NEDERLANDS INHOUDSOPGAVE 1. Verklaring symbolen ..................................Pag. 63 2. Voor uw veiligheid.....................................63 3. Beschrijving van de onderdelen................................64 4. Technische gegevens en Conformiteitsverklaring..........................67 5. Montage........................................69 6. Arbeidsnormen......................................69 7. Voorbereiding voor gebruik..................................70 8. Periodiek onderhoud....................................70 9. Opslag.........................................71 10. Garantiebewijs......................................71 1. VERKLARING SYMBOLEN Houd personen op een afstand van 15 Waarschuwing, gevaarlijk en let op.

  • Page 64: Beschrijving Van De Onderdelen

    NEDERLANDS 24-Berg grondboor buiten bereik 27-Overhandig of leen de grondboor uitsluitend aan ervaren warmebronnen,van de grond verheven en op dusdanige wijze personen die een kennis hebben van de functionering en op dat schade wegens het omvallen van snijdende een correct gebruik van de machine. Overhandig tevens de voorwerpen voorkomen worden.
  • Page 65 NEDERLANDS ONDERDELEN VAN DE GRONDBOOR (Afb. 1) Model T155 9. Reductor 1. Stopschakelaar (STOP) 10. Starter (voor de koude start van de motor) 2. Gashendel 11. Snelkoppeling voor de montage en demontage van de 3. Veiligheidshendel gashendel boor 4. Halve versnelling 12.
  • Page 66 NEDERLANDS FIG. 12 ONDERDELEN VAN DE GRONDBOOR (Afb. 12) Model T165 1. Stopschakelaar (STOP) 10. Snelkoppeling voor de montage/demontage van de boor 2. Gashendel 11. Boor 3. STARTER hendel 12. Bedieningshendel ontgrendeling boor voor transport 4. Halve versnelling 13. Frame 5.

  • Page 67: Technische Gegevens En Conformiteitsverklaring

    NEDERLANDS 4. TECHNISCHE GEGEVENS EN CONFORMITEITSVERKLARING ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) verklaart voor eigen verantwoordelijkheid dat de machines: MODEL T143 CILINDERINHOUD cm 42.7 VERMOGEN KW / PK 1.6 / 2.1 CARBURATOR WALBRO WYK PRIMER TYPE MET MEMBRAAM...
  • Page 68 12 Kg. DOORSNEDE VAN DE BOREN mm. 100 - 150 - 200 - 250 - 300 voldoet aan de voorschriften van de Richtlijnen conforme : Euro 1 MODEL T143 T152 - TDU155 T165 UP OM HET SERIENUMMER 55XX9999 65XX9999 45XX9999...

  • Page 69: Montage

    - Om de montage/demontage van de boor te vereenvoudigen Monteer het halve handvat (B) op de steun (A) met schroeven en te versnellen is een snelkoppeling ACTIVE "Quick Joint" (17) ringen en de moer (16). Stel het stuur af in de standen D/ toegepast.

  • Page 70: Voorbereiding Voor Gebruik

    Plaats de starter hendel (A) in de stand (B) Afb.6. Houd de 50 : 1 (2%). Afb. 4. Als u geen ACTIVE olie heeft, dan kunt u een grondboor vast en trek aande starthendel. Plaats de starter ander soort olie met uitstekende kwaliteit gebruiken in de hendel (A) in de oorspronkelijke open stand (C) zodra de motor aanslaat Afb.

  • Page 71: Opslag

    De penetratie en de boorsnelheid hangen af van de - Start de motor en controleer of er sprake is van vetlekkages. efficiëntie van het mesje en de boorpunt. ACTIVE raad het gebruik aan van specifiek vet ref. 21039 9. OPSLAG Voer de eerder beschreven onderhoudswerkzaamheden uit.
