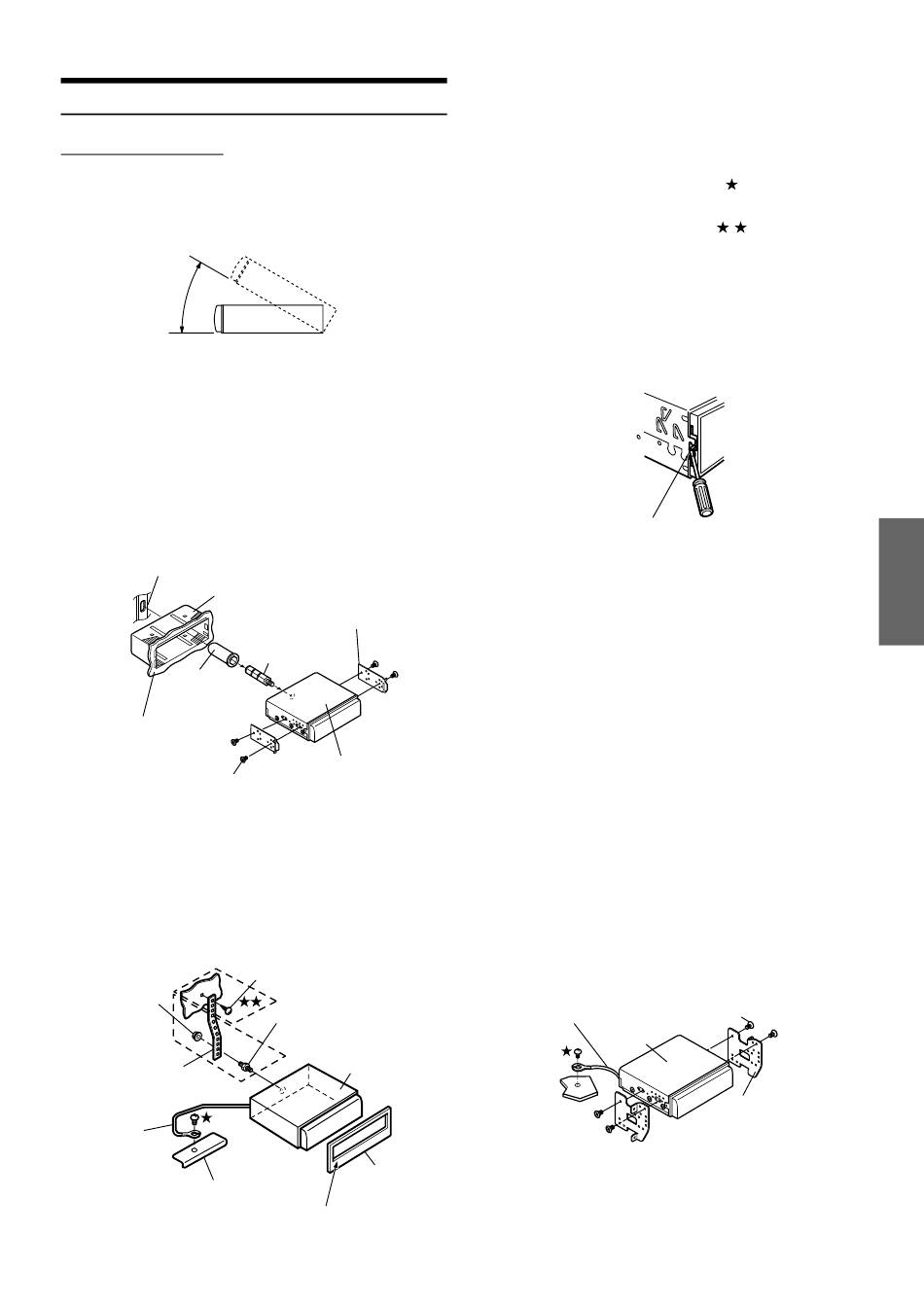

Installation
Installation du moniteur
Emplacement de montage
Avant de déterminer l'emplacement de montage, vérifiez si l'ouverture
et la fermeture de l'écran n'entravera pas le maniement du changement
de vitesse.
• Installez le moniteur à un angle de moins de 30 degrés par rapport à
l'horizontale.
• L'angle du moniteur est réglé à 90 degrés en usine. Selon le véhicule,
le moniteur peut heurter le tableau de bord lors de son ouverture.
L'angle du moniteur peut être réglé et mémorisé de sorte que le
moniteur ne heurte pas le tableau de bord lors de son ouverture. Pour
le réglage du moniteur, reportez-vous à la section « Réglage de
l'angle du moniteur », page 29.
Même si la batterie du véhicule est débranchée, l'angle de réglage du
moniteur demeure en mémoire.
1
Support
Boîtier de fixation
(fourni)
Capuchon en
caoutchouc
(fourni)
Tableau de
bord
Vis à tête noyée fournies
(M4 × 3) (fournies)
Glissez le boîtier de fixation dans le tableau de bord.
Installez le support fourni d'origine sur le moniteur.
• Veillez à utiliser les vis à tête noyée fournies (M4 × 3) pour
installer le moniteur.
Si vous installez le moniteur à l'aide d'une autre vis, une
défaillance est possible.
2
Ecrou
hexagonal
(M5)
Languette de
fixation métallique
Fil de
terre
Châssis
Support de
fixation (fourni)
Boulon hex
(fourni)
IVA-D100R/
IVA-D100RB
Vis
Tige filetée
IVA-D100R/
IVA-D100RB
Châssis avant
(fourni)
Le bord le plus long doit être
dirigé vers le bas.
Si votre véhicule est équipé du support, fixez le long boulon
hexagonal au panneau arrière de l'IVA-D100R/IVA-D100RB
et placez le capuchon en caoutchouc sur la tête du boulon.
Si votre véhicule n'est pas équipé du support, renforcez le
moniteur à l'aide d'une languette de fixation métallique (non
fournie). Fixez le fil de terre de l'appareil à un élément
métallique propre à l'aide d'une vis (
châssis du véhicule.
• Pour la vis désignée par le symbole
appropriée à l'emplacement de montage choisi.
Connectez chaque fil d'entrée de l'amplificateur ou de
l'égaliseur au fil de sortie correspondant situé sur le côté
arrière gauche de l'IVA-D100R/IVA-D100RB. Raccordez
tous les autres fils de l'IVA-D100R/IVA-D100RB selon les
indications de la section « Raccordements ».
3
Axe de verrouillage
Glissez l'IVA-D100R/IVA-D100RB dans le tableau de bord.
Quand l'appareil est en place, assurez-vous que les axes
de verrouillage sont insérés à fond en position abaissée.
Pour cela, appuyez fermement sur l'appareil pendant que
vous enfoncez l'axe de verrouillage vers le bas à l'aide d'un
petit tournevis. Cela permet de s'assurer que l'appareil est
correctement bloqué et qu'il ne risque pas de sortir
accidentellement du tableau de bord. Installez le châssis
avant fourni d'origine.
Dépose
1. À l'aide d'un petit tournevis (ou d'un outil similaire),
poussez les goupilles de verrouillage en position
relevée (up). Voir étape 3. Au fur et à mesure que vous
déverrouillez chaque goupille, tirez délicatement sur
l'appareil pour vous assurer que la goupille ne risque
pas de se verrouiller à nouveau avant le déverrouillage
de la goupille suivante.
2. Extrayez l'appareil hors du tableau de bord en le
maintenant déverrouillé.
< VEHICULE JAPONAIS >
Pour installer l'appareil à l'aide du support d'origine du
véhicule.
Fil de terre IVA-D100R/
IVA-D100RB
• Veillez à utiliser les vis à tête noyée fournies (M4 × 3) pour installer
le moniteur.
Si vous installez le moniteur à l'aide d'une autre vis, une défaillance
est possible. Toutefois, utilisez les vis fournis (M4 × 6) seulement si
vous ne pouvez pas installer les vis à tête noyée (M4 × 3).
) déjà fixée au
, utilisez une vis
Vis à tête noyée fournies
(M4 × 3) (fournies)
Support de fixation
65
-FR
