8

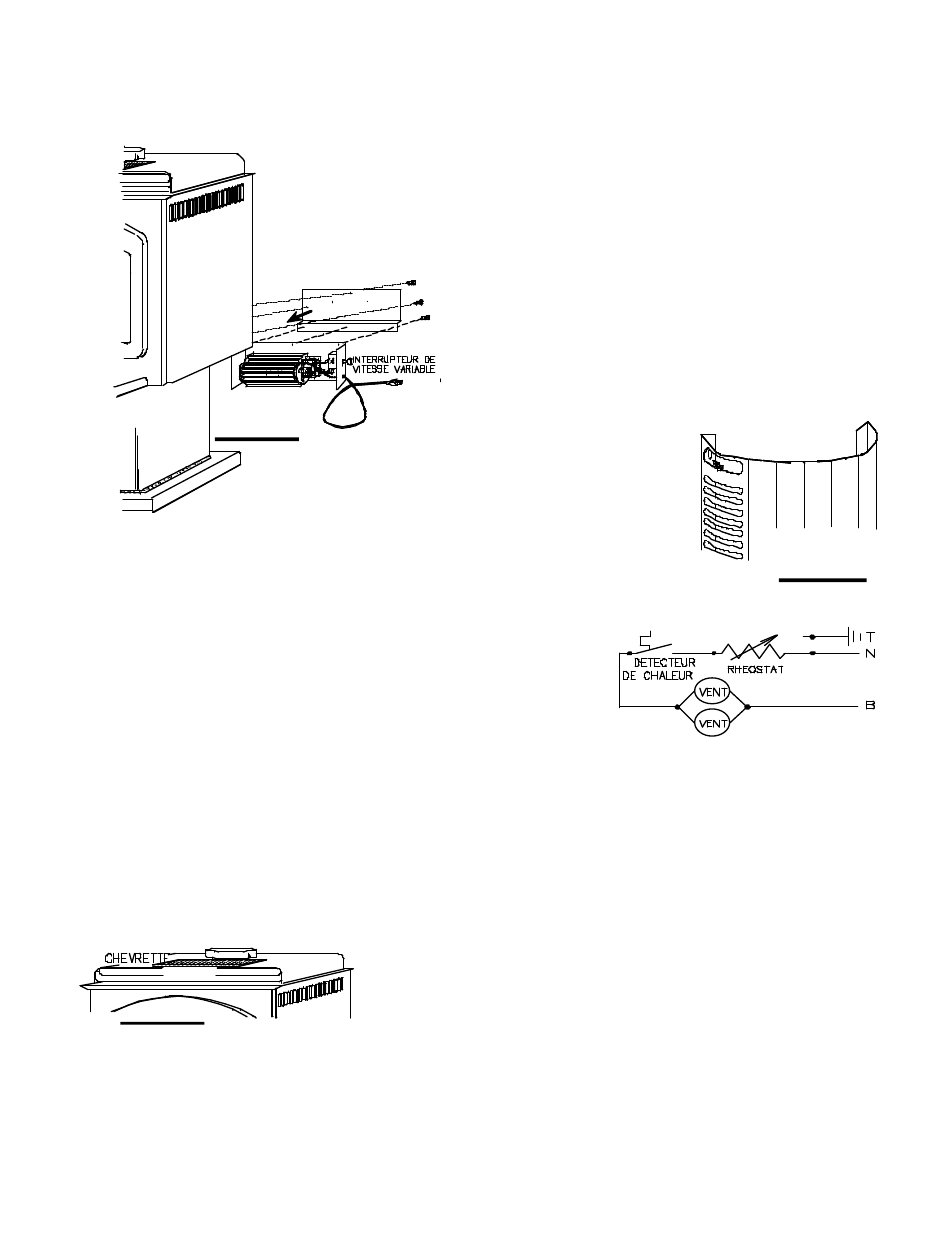

SYSTÈMES DES VENTILA TEURS
LE POÊLE AUTO-PORTANT:
Il est possible d'installer un ventilateur optionnel avec un
interrupteur de vitesse variable servant à faire partir et
arrêter la soufflerie ainsi qu'à contrôler sa vitesse. L'utili-
sation du ventilateur accroît le débit de chaleur.
Reliez le support de montage à l'ensemble de soufflerie
tel qu'illustré. Fixez-le à l'arrière de votre poêle, mettez le
bouton de vitesse variable en place et brancher dans n'im-
porte quelle prise de courant électrique (mise à la terre).
INSTALLATION DU LA CHEVRETTE
ORNEMENTALE
Insérez la chevrette ornementale dans l'espace prévu sur
le dessus du poêle.
ILLUSTR 14
INSTALLATION DES BRIQUES
Une fois l'installation du poêle et du tuyau à fumée com-
plétée, mettez les briques en place. Procédez selon la
séquence suivante, tel qu'illustré dans
15 -18.
WS-415-59 / A / 10.16.00
ILLUSTR 12
LES FINITIONS
les illustrations
L'ENCASTRE:
ILLUSTRATION 13. Pour obtenir un
ventilateur additionnel ou un remplacement, utilisez l'en-
semble de ventilateur Napoléon NB200, seulement. Re-
portez-vous aux diagrammes électriques ci-dessus.
Le ventilateur Napoléon Modèle NB200 est actionné par
la chaleur. Dépendant de l'intensité du feu, il démarrera
de 15 à 30 minutes après l'allumage. Le détecteur de
chaleur est placé sur la droite de l'unité. Lors de l'allu-
mage, le détecteur de chaleur peut être entravé par une
grosse bûche ou un feu brûlant inégalement; ce qui aura
pour effet de faire démarrer et arrêter le ventilateur de
façon répétitive. Pour contrôler ceci, arrangez une com-
bustion égale, ou arrêter le ventilateur jusqu'à ce que le
côté droit de la boîte à feu soit chaud.
ENTRÉE DE VENTILATEUR DE L'ENCASTRE:
1. Enlevez les deux vis du rebord extérieur des panneaux
des côtés.
2. Poussez le panneau des cô-
tés vers la porte, puis déta-
chez-le de l'encastre, en dé-
gageant le panneau de la rai-
nure clavettée.
3. Nettoyez et lubrifiez le moteur
du ventilateur, tel que requis.
4. Réinstallez le(s) panneau(x)
en procédant par ordre in-
verse.
1. Posez deux rangs de briques sur chaque côté et à l'ar-
rière du foyer. Le dernier rang doit être installé simulta-
nément avec les briques du dessus afin de garder ces
dernières en place. Les briques du plafond sont éche-
lonnées pour éviter des fuites de fumée.
Vérifiez que les briques d'en haut soient complète-
ment poussées vers l'arrière de la chambre de com-
bustion.
2. Installez le dernier rang de briques sur la paroi arrière.
Ces briques sont retenues par un support. Avant d'ins-
taller les briques desserrez la vis du support et assurez-
vous qu'il est déplacé vers l'avant. Installez les deux der-
niers briques derrière le support. Retenez les briques
en place et replacez le support fermement. Resserrez la
vis.
3. Installez les briques du plancher en commençant par la
partie arrière de l'unité.
4. Installez les deux briques frontales.
ILLUSTR 13
