INSTALLATION DU RECEPTEUR RADIOCOMMANDE RRC
Ci-après la description d'une procédure d'installation typique.
Il n'est pas possible de décrire une procédure qui puisse s'appliquer à toutes les situations; il faut adapter cette
procédure pour satisfaire ses propres exigences.
Le récepteur radio RRC doit être installé dans une zone sèche, loin des moteurs ou des générateurs électriques;
ces appareils, en effet génèrent un champ électromagnétique irradié qui peut déranger le signal capté par le
récepteur.
Si le récepteur est placé à l'intérieur d'une structure métallique, il est nécessaire d'installer une antenne
extérieure par rapport à la structure; les parois métalliques, en effet, empêchent au signal radio de passer
correctement.

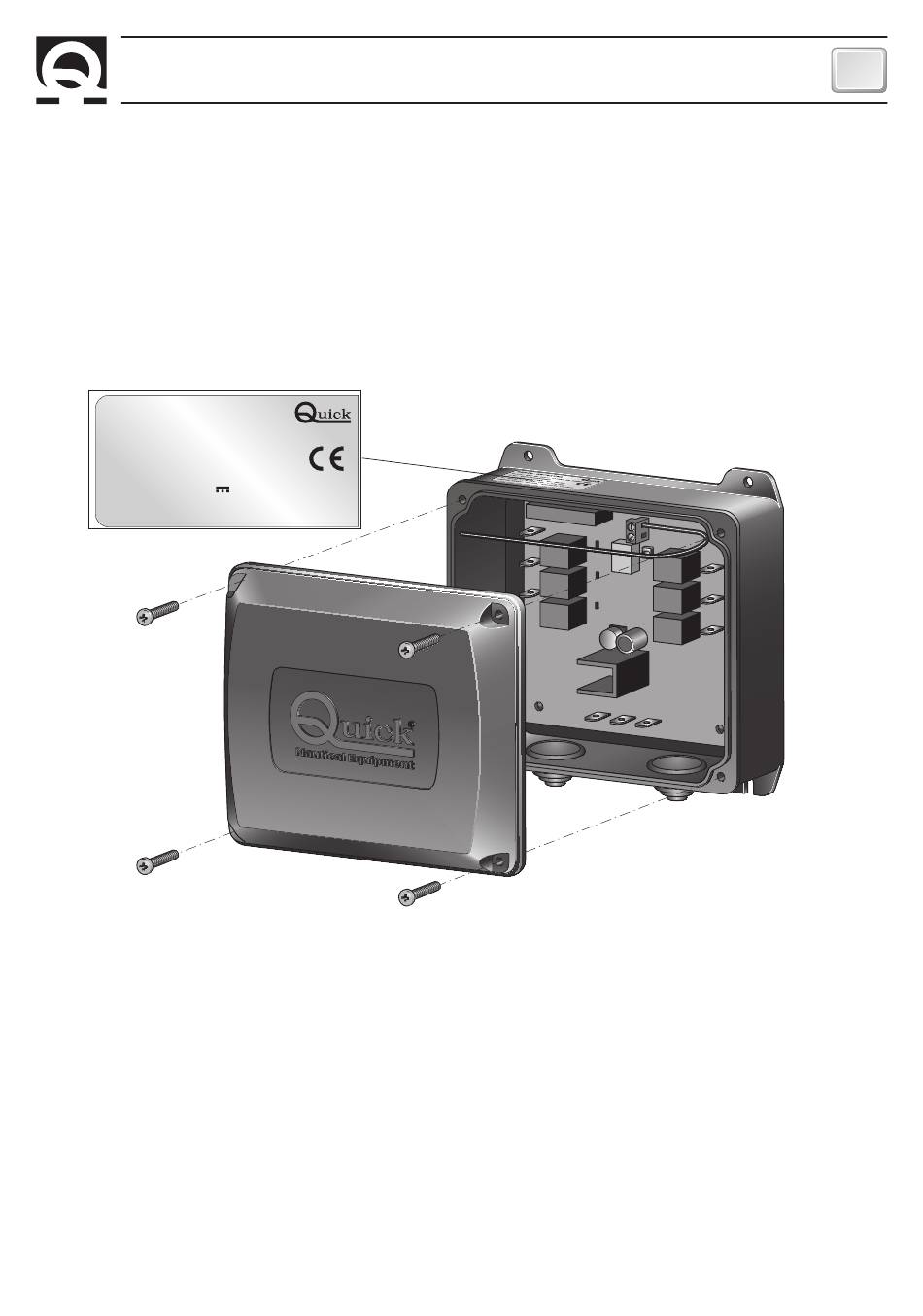

FIG.1
RADIO RECEIVER
Model: RXX RX RADIO 434MHz XX RELE' XXX
Code: FRRRCRXXXXXXXXX
SN: XXXXXX
Rev:XXX
DC INPUT 10.5-31V
OUTPUT RELAY: 15+15A, Ton/Toff 17/943s
Le boîtier du récepteur radio RRC doit être installé sur la position verticale (voir figure 1), fixé au plan d'appui par
4 vis (non fournies) et doit être positionné à une hauteur d'au moins 1 mètre au-dessus du niveau de flottaison
du bateau.
Faire particulièrement attention au moment de percer les trous sur les panneaux ou sur les parties du bateau.
Ces trous ne doivent pas fragiliser ou provoquer des cassures à la structure du bateau.
Le récepteur radio RRC correspond aux standards EMC (compatibilité électromagnétique) mais une juste installa-
tion est nécessaire pour ne pas compromettre ses prestations et celles des appareils situés aux alentours.
C'est pourquoi le récepteur radio RRC doit se trouver à une distance d'au moins:
• 1 m de la boussole.
• 1 m des moteurs.
• 1 m de n'importe quel appareil radio récepteur.
• 1 m de n'importe quel appareil émetteur radio (sauf SSB).
• 2 m de n'importe quel appareil émetteur radio SSB.
• 2 m du parcours du faisceau radar.
RRC R02/12 - REV003A
WY: XX/XX
0.12A MAX
INSTALLATION
FR
