INSTALLATION
FR

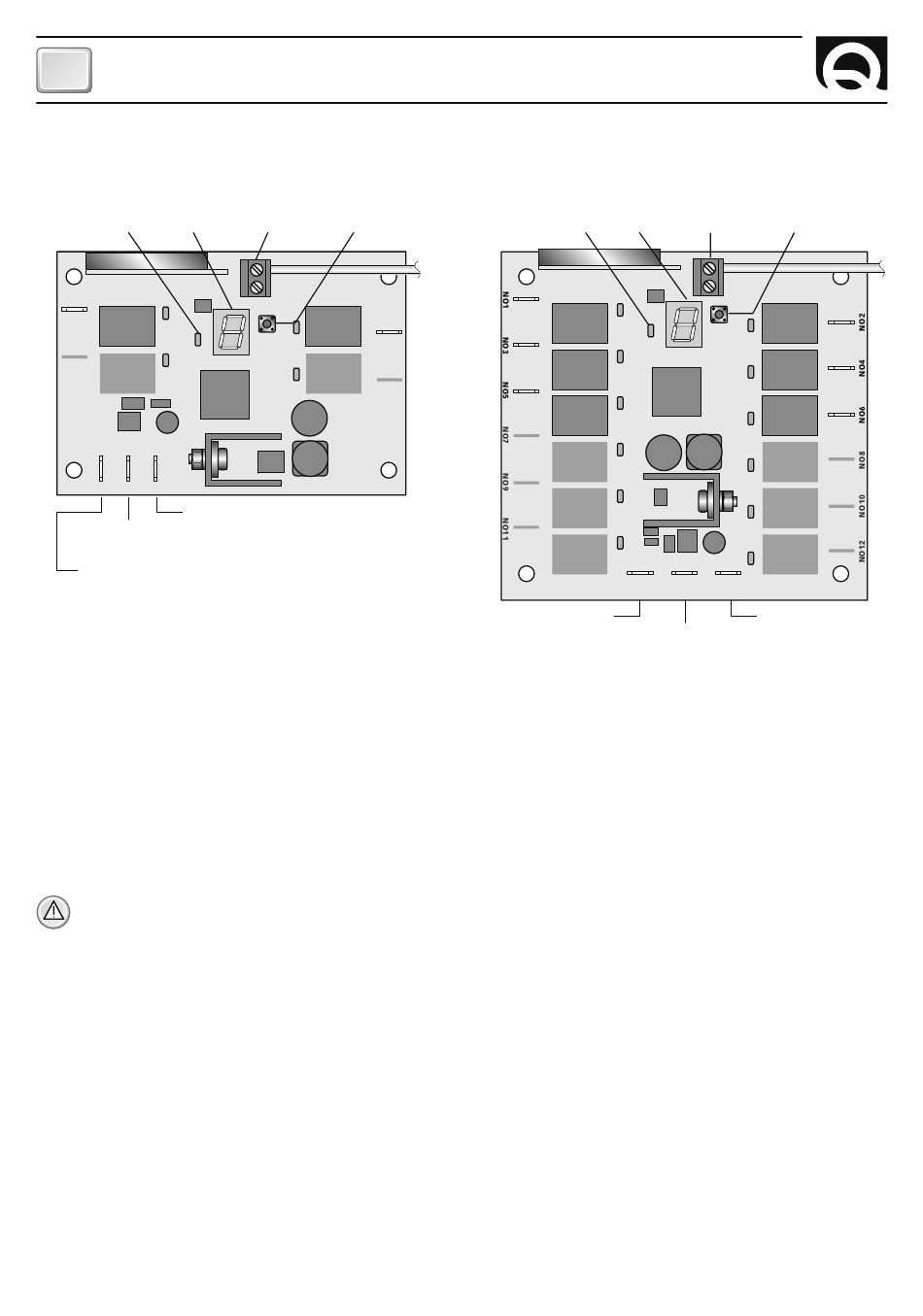

INSTALLATION DU RECEPTEUR RADIO RRC

R902 - R904
LED
ON/OFF
AFFICHEUR
**
NO1
relè 1
*
NO3
relè 3
*
V+
COM
V -
FASTON
D'ALIMENTATION NEGATIF (-)
FASTON COMMUN
CONTACTS RELAIS
FASTON
D'ALIMENTATION POSITIF (+)
*
LED D'ACTIVATION RELAIS
**
FASTON DE SORTIE

BRANCHEMENT ELECTRIQUE

Le récepteur radio RRC correspond aux standards EMC (compatibilité électromagnétique) mais une juste
installation est nécessaire pour ne pas compromettre ses prestations et celles des appareils situés aux
alentours. C'est pourquoi les câbles du récepteur radio RRC doivent se trouver à une distance d'au moins:
• 1 m des câbles qui transportent le signal radio (sauf les émetteurs radio SSB).
• 2 m des câbles qui transportent le signal radio des émetteurs radio SSB.
• 1 m des câbles NMEA ou des lignes électriques de puissance.
Suivre les consignes indiquées ci-après pour réaliser l'installation électrique relative au récepteur radio RRC (voir fi g. 2).
ATTENTION: avant de brancher ou de débrancher les câbles des bornes du récepteur, s'assurer que le
courant soit coupé.
• Alimenter le récepteur radio RRC uniquement après avoir contrôlé que tous les branchements électriques
sont exacts et que la valeur de tension d'alimentation indiquées sur la plaque des fi ches situées sur la part
supérieur de la boite du récepteur radio soit correct. (Fig.1)
• Utiliser les bornes faston (qui ne sont pas fournies) pour brancher les câbles au récepteur.
• Introduire un interrupteur (qui n'est pas fourni) pour allumer et éteindre le récepteur radio RRC et interrompre
la ligne du commun des contacts des relais. La distance entre les contacts de l'interrupteur doit être au moins
de 3mm.
• Positionner l'interrupteur de façon qu'il soit facilement accessible si l'extinction de l'appareil sert à éviter des
situations dangereuses.
• Dimensionner correctement, en fonction de leur longueur, la section des câbles d'alimentation, du commun et
de branchement aux points d'utilisation.
• Le récepteur radio RRC doit être alimenté par la batterie au moyen d'une ligne séparée. Introduire un fusible de
1A (qui n'est pas fourni) sur sa ligne d'alimentation.
• Introduire sur la ligne d'entrée "COMMUNE" un fusible (qui n'est pas fourni) dont la dimension doit être en
fonction de la consommation des points d'utilisation
14
CONNECTEUR
BOUTON-POUSSOIR
ANTENNE
DE CONFIGURATION
ANT
SHEILD
PROG
relè 2
**
*
NO2
relè 4
*
NO4
R906 - R908 - R910 - R912
LED
ON/OFF
AFFICHEUR
**
relè 1
*
**
relè 3
*
**
relè 5
*
relè 7
*
relè 9
*
relè 11
*
V+
FASTON
D'ALIMENTATION
FASTON COMMUN
POSITIF (+)
CONTACTS RELAIS
CONNECTEUR
BOUTON-POUSSOIR
ANTENNE
DE CONFIGURATION
ANT
SHEILD
PROG
relè 2
*
relè 4
*
relè 6
*
relè 8
*
relè 10
*
relè 12
*
COM
V -
FASTON
D'ALIMENTATION
NEGATIF (-)
RRC R902/12 - REV001A
**
**
**
