INSTALLAZIONE DEL RICEVITORE RADIOCOMANDO RRC
Di seguito sarà descritta una procedura di installazione tipica.
Non è possibile descrivere una procedura che sia applicabile a tutte le situazioni; adattare questa procedura per
soddisfare i propri requisiti.
Il ricevitore radio RRC deve essere installato in una zona asciutta, lontano da motori o generatori elettrici;
questi apparati, infatti, generano un campo elettromagnetico irradiato che può disturbare il segnale captato dal
ricevitore.
Nel caso in cui il ricevitore sia posto all'interno di una struttura metallica occorre installare un'antenna esterna
alla struttura; le pareti metalliche,infatti, impediscono il corretto passaggio del segnale radio.

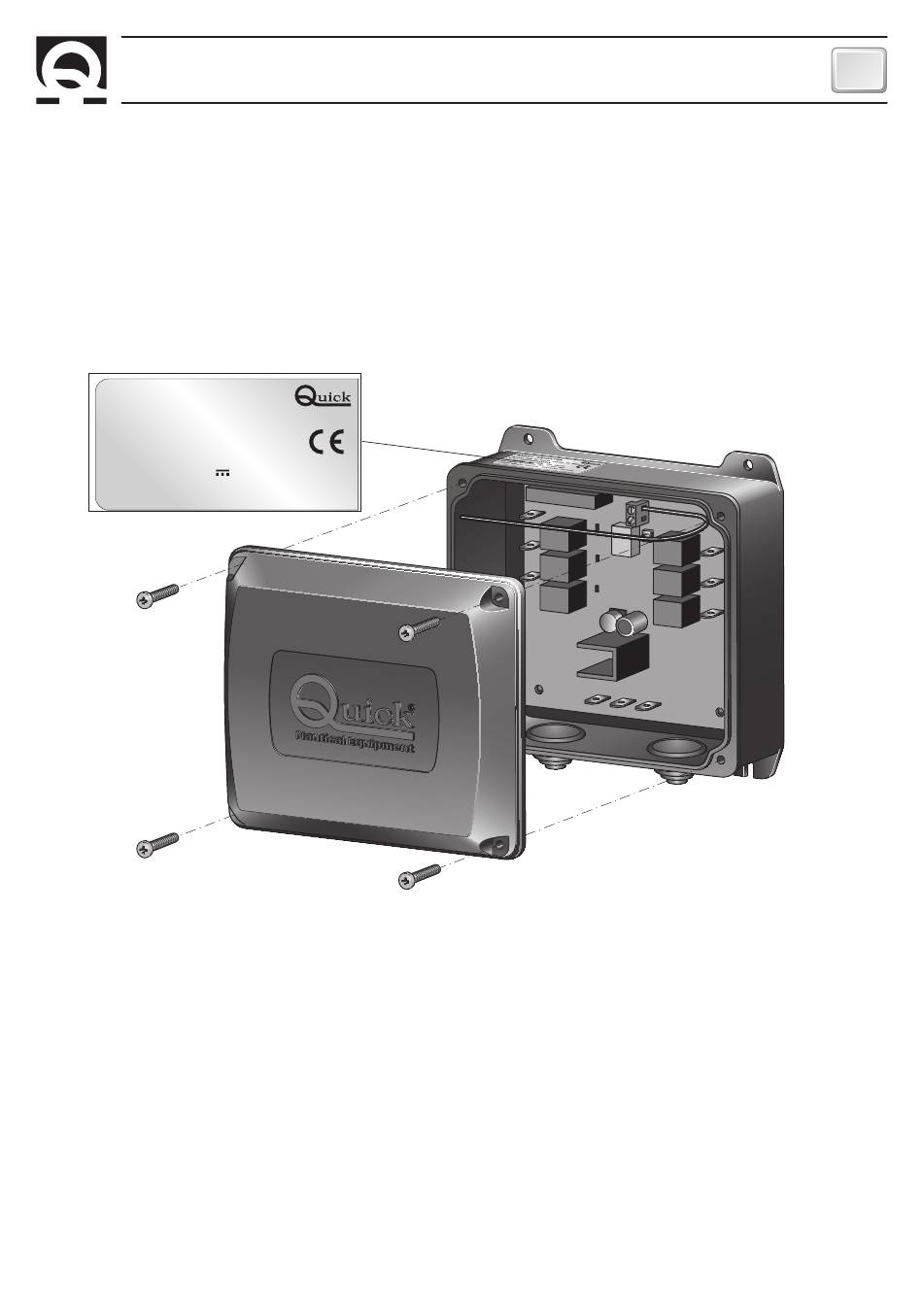

FIG.1
RADIO RECEIVER
Model: RXX RX RADIO 434MHz XX RELE' XXX
Code: FRRRCRXXXXXXXXX
SN: XXXXXX Rev:XXX
DC INPUT 10.5-31V
OUTPUT RELAY: 15+15A, Ton/Toff 17/943s
Il box del ricevitore radio RRC deve essere installato in posizione verticale (vedi figura 1), fissato al piano di ap-
poggio tramite 4 viti (non fornite) e posizionato ad una altezza di almeno 1 metro sopra il livello di galleggiamento
dell'imbarcazione.
Porre particolare attenzione quando si effettuano i fori sui pannelli o su parti dell'imbarcazione.
Questi fori non devono indebolire o causare rotture alla struttura dell'imbarcazione.
Il ricevitore radio RRC risponde agli standard EMC (compatibilità elettromagnetica) ma è richiesta una corretta
installazione per non compromettere le proprie prestazioni e quelle dei apparecchi posti nelle vicinanze.
Per questo motivo il ricevitore radio RRC deve essere distante almeno:
• 1 m dalla bussola.
• 1 m da motori elettrici.
• 1 m da un qualsiasi apparecchio radio ricevente.
• 1 m da qualsiasi apparato radiotrasmittente (escluso SSB).
• 2 m da qualsiasi apparato radiotrasmittente SSB.
• 2 m dal percorso del fascio radar.
RRC R02/12 - REV003A
WY: XX/XX
0.12A MAX
INSTALLAZIONE
IT
5
