INSTALACIÓN DEL RECEPTOR RADIOMANDO RRC
A continuación se describe un procedimiento de instalación típico.
No es posible describir un procedimiento que se puede aplicar en todas las situaciones. Adaptar este
procedimiento para satisfacer los propios requisitos.
El receptor radio RRC se debe instalar en una zona seca, lejos de motores o generadores eléctricos, porque estos
aparatos producen un campo electromagnético irradiado que puede alterar la señal captada por el receptor.
Si el receptor está colocado en el interior de una estructura metálica, es necesario instalar la antena fuera de la
estructura ya que las paredes metálicas impiden el paso correcto de la señal radio.

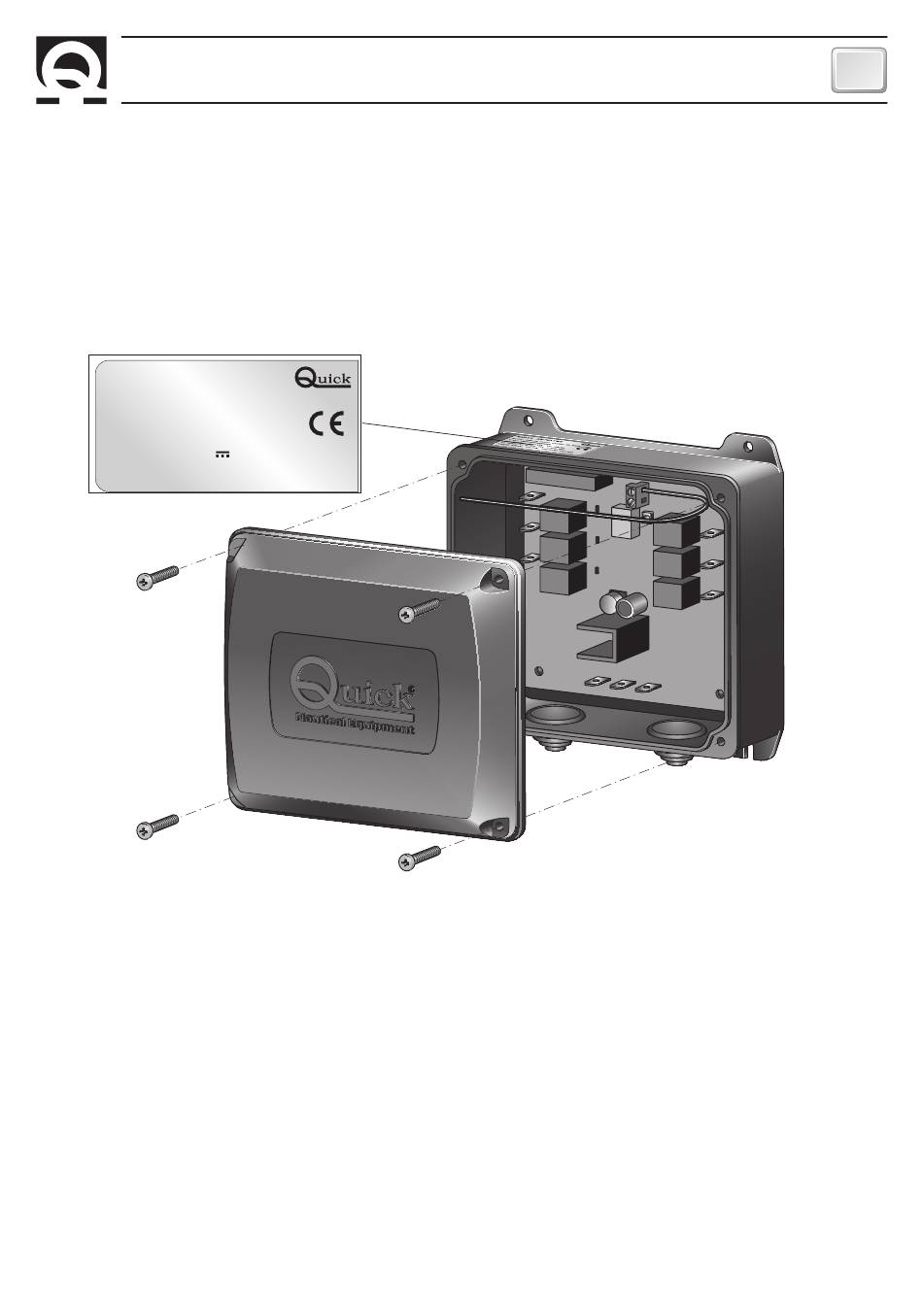

FIG.1
RADIO RECEIVER
Model: RXX RX RADIO 434MHz XX RELE' XXX
Code: FRRRCRXXXXXXXXX
SN: XXXXXX Rev:XXX
DC INPUT 10.5-31V
OUTPUT RELAY: 15+15A, Ton/Toff 17/943s
La caja del receptor radio RRC se debe instalar en posición vertical (ver la figura 1), fijada en la superficie de apoyo
mediante 4 tornillos (no suministrados) y colocada a una altura de al menos 1 metro sobre el nivel de flotación
de la embarcación.
Prestar especial atención cuando se realizan los agujeros en los paneles o en partes de la embarcación.
Estos agujeros no deben debilitar o causar roturas a la estructura de la embarcación.
El receptor radio RRC responde a los estándares EMC (compatibilidad electromagnética) pero se requiere una
correcta instalación para no perjudicar sus prestaciones y las de los aparatos colocados en las cercanías.
Por este motivo, el receptor radio RRC debe estar a una distancia de al menos:
• 1 m de la brújula.
• 1 m de motores.
• 1 m de cualquier aparato radio receptor.
• 1 m de cualquier aparato emisor de radio (excluido SSB).
• 2 m de cualquier aparato emisor de radio SSB.
• 2 m del recorrido del haz de radar.
RRC R02/12 - REV003A
WY: XX/XX
0.12A MAX
INSTALACIÓN
ES
