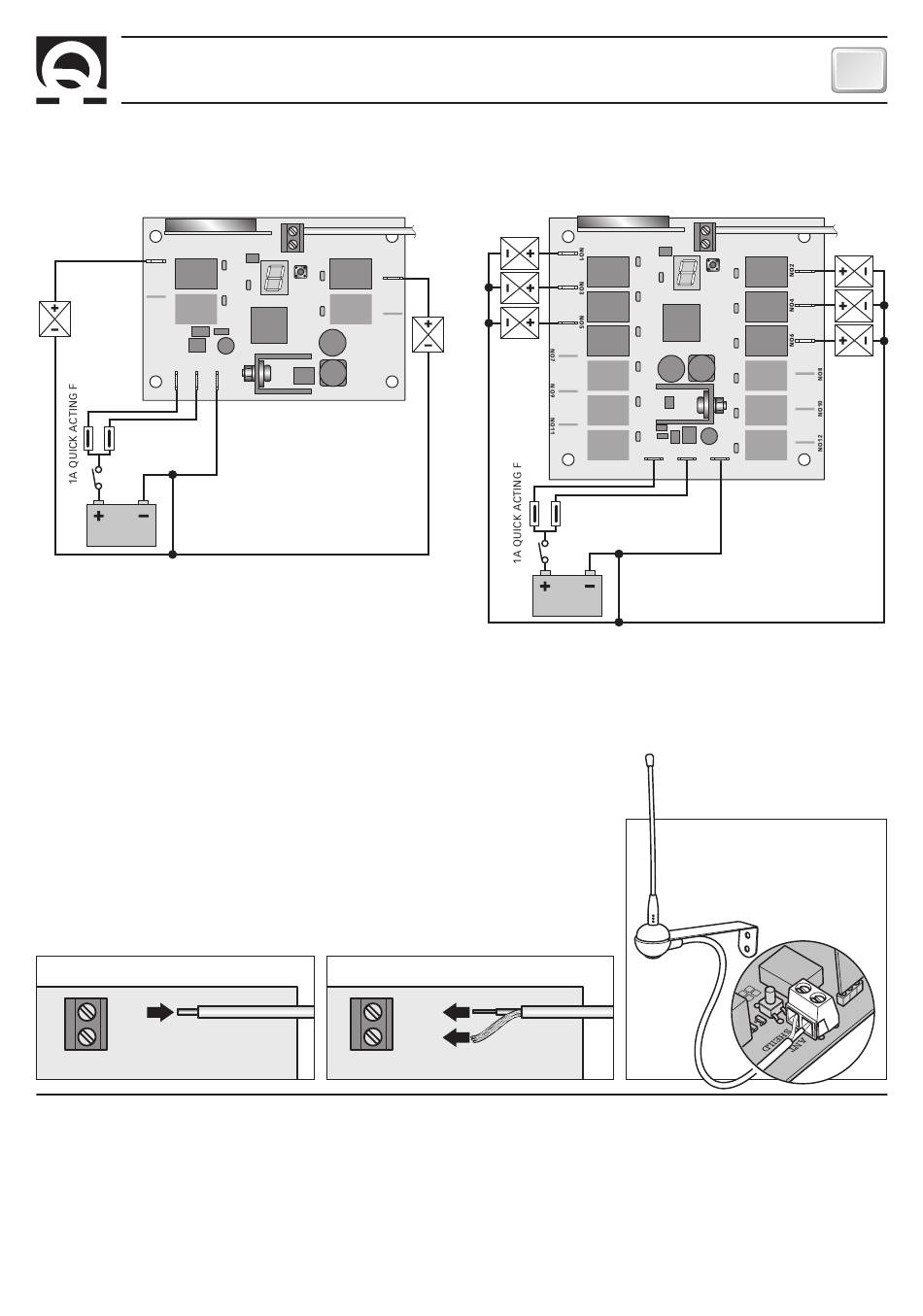

ANSCHLUSSBEISPIEL
R02 - R04
ABB.2
NO1
relè 1
*
NO3
relè 3
V+ COM
SICHERUNG **
GEMEINSAME LEITUNG
VERBRAUCHER
10,5-31Vdc
BATTERIE
*
VERBRAUCHER IN GLEICHSTROM
**
DIE LEISTUNG DER SICHERUNGEN WIRD ENTSPRECHEND DER
STROMAUFNAHME DER VERBRAUCHER AUSGEWÄHLT.
AUSSENANTENNE
Sollte die Installation einer Außenantenne erforderlich sein, wie folgt vorgehen:
• Entfernen Sie aus dem Eingang ANT die Innenantenne (Abb.3), die aus einem gebogenen Draht von 18 cm Länge besteht.
• Schließen Sie das Mittelstück des Koaxialkabels der Antenne an den Eingang
ANT an (Abb.4). Die abschirmende Umflechtung muss an den Eingang SHIELD
angeschlossen werden.
• Das Koaxialkabel darf bei der Verlegung nicht gequetscht und im rechten Winkel
gebogen werden. Ebenso muss es von Hitzequellen ferngehalten werden.
• Die Antenne muss senkrecht stehend und in mindestens 1 Meter von der Ein-
senkung des Boots, im angemessenen Abstand von störenden Stromquellen in-
stalliert werden; sie darf sich nicht innerhalb von Metallkonstruktionen befinden.
• Die Antenne nicht in der Nähe von anderen Geräten, wie VHF Antennen,
Radargeräten, GPS, etc. installieren.
ABB.3
ANT
SHEILD
BETRIEB
Einschalten
Das Empfangsgerät wird eingeschaltet, nachdem die Stromversorgung angeschlossen wurde. Beim Einschalten
leuchtet für einen kurzen Zeitraum die LED ON/OFF sowie alle Displaysegmente.
Wartezustand
Die LED ON/OFF blinkt langsam. Das Empfangsgerät wartet auf einen gültigen Steuerbefehl eines bereits gespei-
cherten Sendegeräts oder auf seine Konfiguration.
RRC R02/12 - REV003A
ANT
SHEILD
PROG
relè 2
relè 4
1
V -
ABB.4
INSTALLATION - BETRIEB
R06 - R08 - R10 - R12
NO2
*
NO4
*
10,5-31Vdc
BATTERIE
ANT
SHEILD
ANT
SHEILD
PROG
relè 1
relè 3
relè 5
relè 7
relè 9
relè 11
V+ COM V -
SICHERUNG **
GEMEINSAME LEITUNG
VERBRAUCHER
81 AUSSENANTENNE
433/434 MHZ
DE
relè 2
relè 4
relè 6
*
relè 8
relè 10
relè 12
