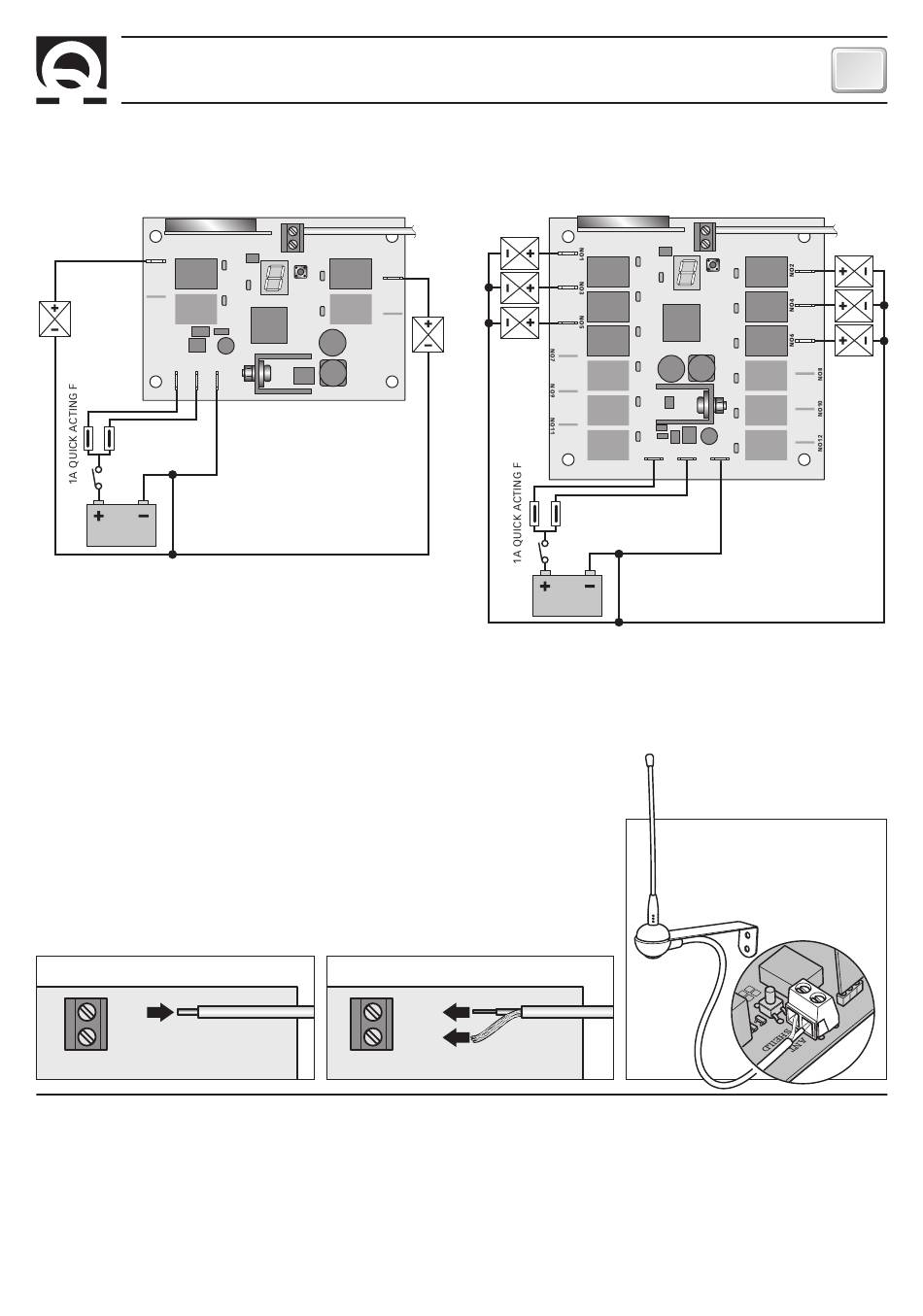

ESEMPI DI COLLEGAMENTO:
R02 - R04
FIG.2
NO1
relè 1
*
NO3
relè 3
V+ COM
FUSIBILE **
COMUNE
UTILIZZATORI
10,5-31Vdc
BATTERIA
*
UTILIZZATORI IN CORRENTE CONTINUA
**
IL VALORE DEL FUSIBILE VA SCELTO IN FUNZIONE
DELL'ASSORBIMENTO DEGLI UTILIZZATORI.
ANTENNA ESTERNA
Nel caso in cui sia richiesta l'installazione dell'antenna esterna occorre procedere come segue:
• rimuovere, dall'ingresso ANT, l'antenna interna (fig.3) costituita da un filo piegato della lunghezza di 18 cm.
• Collegare il centrale del cavo coassiale dell'antenna all'ingresso ANT (fig.4).
La calza schermante deve essere collegata all'ingresso SHIELD.
• Il cavo coassiale, durante la posa, non deve essere strozzato e piegato ad
angolo retto. Deve essere inoltre tenuto lontano da fonti di calore.
• L'antenna deve essere installata in posizione verticale distante almeno 1
metro sopra il livello di galleggiamento dell'imbarcazione, lontana da fonti
elettriche di disturbo e non all'interno di strutture metalliche.
• Non installare l'antenna vicina a quella di altre apparecchiature come
antenne VHF, dispositivi radar, GPS, ecc.
FIG.3
ANT
SHEILD
FUNZIONAMENTO
Accensione
Il ricevitore si accende una volta collegata l'alimentazione. All'accensione si illuminerà, per un breve periodo, il LED
ON/OFF e tutti i segmenti del display.
Stato di attesa
Il LED ON/OFF lampeggia lentamente. Il ricevitore aspetta di ricevere un comando valido da un trasmettitore già
in memoria o di essere configurato.
RRC R02/12 - REV003A
INSTALLAZIONE - FUNZIONAMENTO
ANT
SHEILD
PROG
relè 2
relè 4
1
V -
FIG.4
R06 - R08 - R10 - R12
NO2
*
NO4
*
10,5-31Vdc
BATTERIA
ANT
SHEILD
ANT
SHEILD
PROG
relè 1
relè 3
relè 5
relè 7
relè 9
relè 11
V+ COM V -
FUSIBILE **
COMUNE
UTILIZZATORI
81 ANTENNA ESTERNA
433/434 MHZ
IT
relè 2
relè 4
relè 6
*
relè 8
relè 10
relè 12
