INSTALLATION
DE

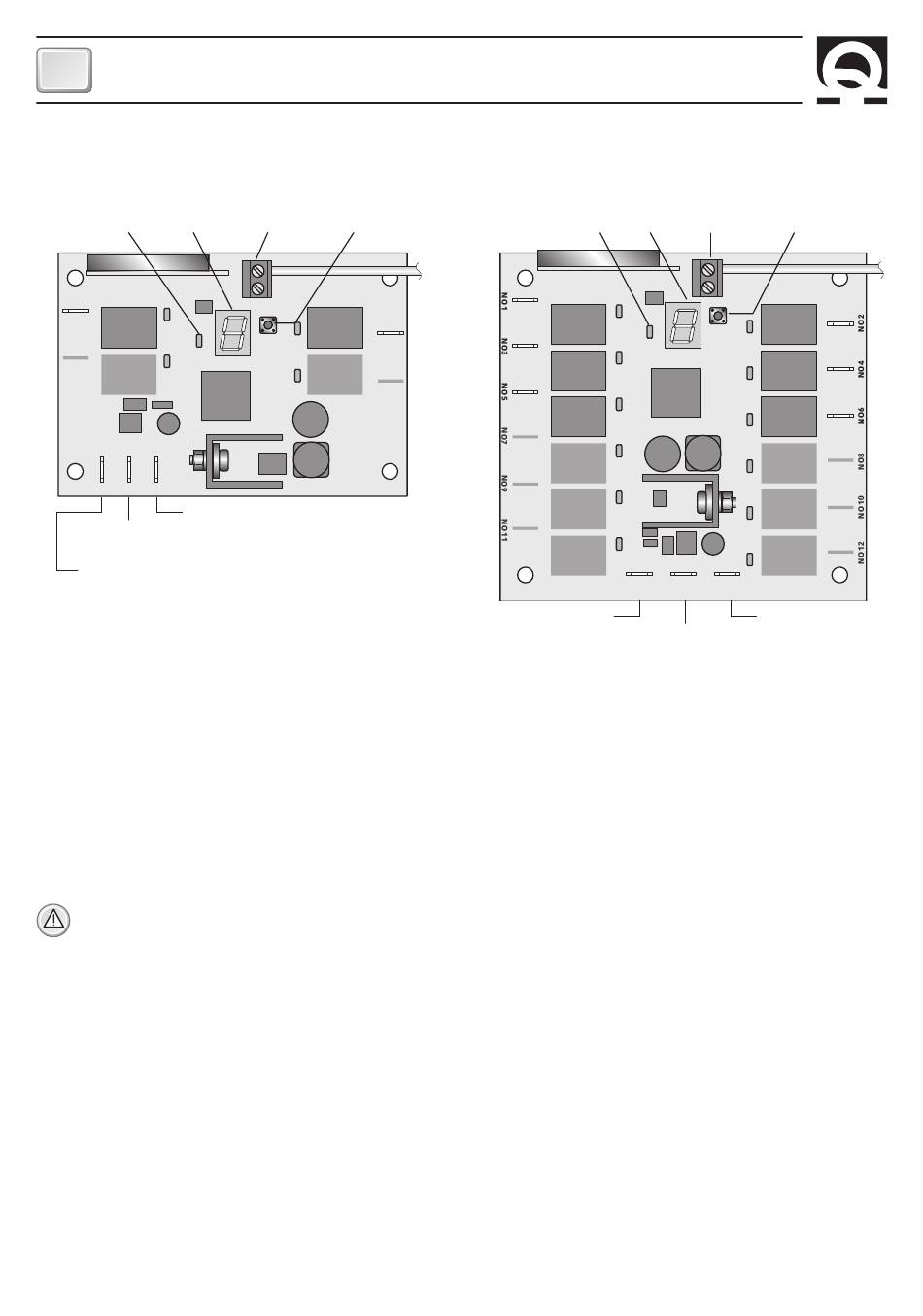

INSTALLATION DES RRC - FUNKEMPFÄNGERS
R02 - R04
LED
ON/OFF DISPLAY
**
NO1
relè 1 *
NO3
relè 3
*
V+ COM V -
FLACHSTECKER
VERSORGUNG NEGATIV (-)
GEM. FLACHSTECKER
RELAISKONTAKTE
FLACHSTECKER
VERSORGUNG POSITIV (+)
*
LED AKTIVIERUNG RELAIS
**
FASTON AUSGANG
ELEKTRISCHER ANSCHLUSS
Der RRC - Funkempfänger entspricht den Normen zur EMV (Elektromagnetische Verträglichkeit); es ist jedoch
eine korrekte Installation erforderlich, um seine Leistungen sowie jene der nahegelegenen Bedienelemente nicht
zu beeinträchtigen.
Aus diesem Grund müssen sich die Kabel des RRC - Empfangsgeräts mindestens in folgendem Abstand befinden:
• 1 m von den Übertragungskabeln für das Funksignal (außer bei ESB - Funksendegeräten).
• 2 m von den Übertragungskabeln für das Funksignal von ESB - Funksendegeräten).
• 1 m von NMEA - Kabeln oder von Hauptstromleitungen.
Befolgen Sie die nachfolgend aufgeführten Regeln zur Fertigung der elektrischen Anlage des RRC -
Funkempfängers (siehe Abb. 2).
ACHTUNG: Bevor Sie die Kabel an die Klemmen des Empfangsgerätes anschließen oder davon abtrennen,
müssen Sie sich vergewissern, dass die Stromversorgung ausgeschaltet ist.
• Speisen Sie den RRC - Funkempfänger erst, nachdem die Richtigkeit aller elektrischen Anschlüsse sowie der
korrekte Versorgungsspannungswert, der auf dem Typenschild an der Oberseite der Box des Funkempfängers
angegeben ist, geprüft wurde (Abb.1)
• Verwenden Sie für den Anschluss der Kabel an das Empfangsgerät (nicht im Lieferumfang enthaltene) Faston-
Klemmen.
• Schalten Sie einen (nicht im Lieferumfang enthaltenen) Schalter zwischen, um den RRC - Funkempfänger ein-
und auszuschalten und die Leitung der gemeinsamen Relaiskontakte zu unterbrechen. Zwischen Kontakten
und Schalter müssen minimum 3 mm sein.
• Bringen Sie den Schalter so an, dass er, falls ein Ausschalten des Geräts in Gefahrensituationen erforderlich ist,
einfach zu erreichen ist.
• Bestimmen Sie den korrekten Querschnitt der Versorgungskabel, des gemeinsamen Kabels und des
Anschlusskabels an die Verbraucher je nach deren Länge.
• Der RRC - Funkempfänger muss über die Batterie mit einer getrennten Leitung versorgt werden. Schalten Sie
eine (nicht im Lieferumfang enthaltene) Schnellsicherung zu 1A an der Versorgungsleitung zwischen.
• Schalten Sie an der "GEMEINSAMEN" Eingangsleitung eine (nicht im Lieferumfang enthaltene) Sicherung zwi-
schen, die der Stromaufnahme der Verbraucher angemessen ist.
30
VERBINDER KONFIGURATIONS-
ANTENNE TASTE
ANT
SHEILD
PROG
relè 2
**
*
NO2
relè 4
*
NO4
R06 - R08 - R10 - R12
LED
ON/OFF DISPLAY
**
relè 1 *
**
relè 3
*
**
relè 5 *
relè 7
*
relè 9
*
relè 11
*
V+
FLACHSTECKER
VERSORGUNG
GEM. FLACHSTECKER
POSITIV (+)
RELAISKONTAKTE
VERBINDER KONFIGURATIONS-
ANTENNE TASTE
ANT
SHEILD
PROG
relè 2
*
relè 4
*
relè 6
*
relè 8
*
relè 10
*
relè 12
*
COM V -
FLACHSTECKER
VERSORGUNG
NEGATIV (-)
RRC R02/12 - REV003A
**
**
**
