Mise en service
6.1
Aperçu des raccordements
11
1
2
10
9
8

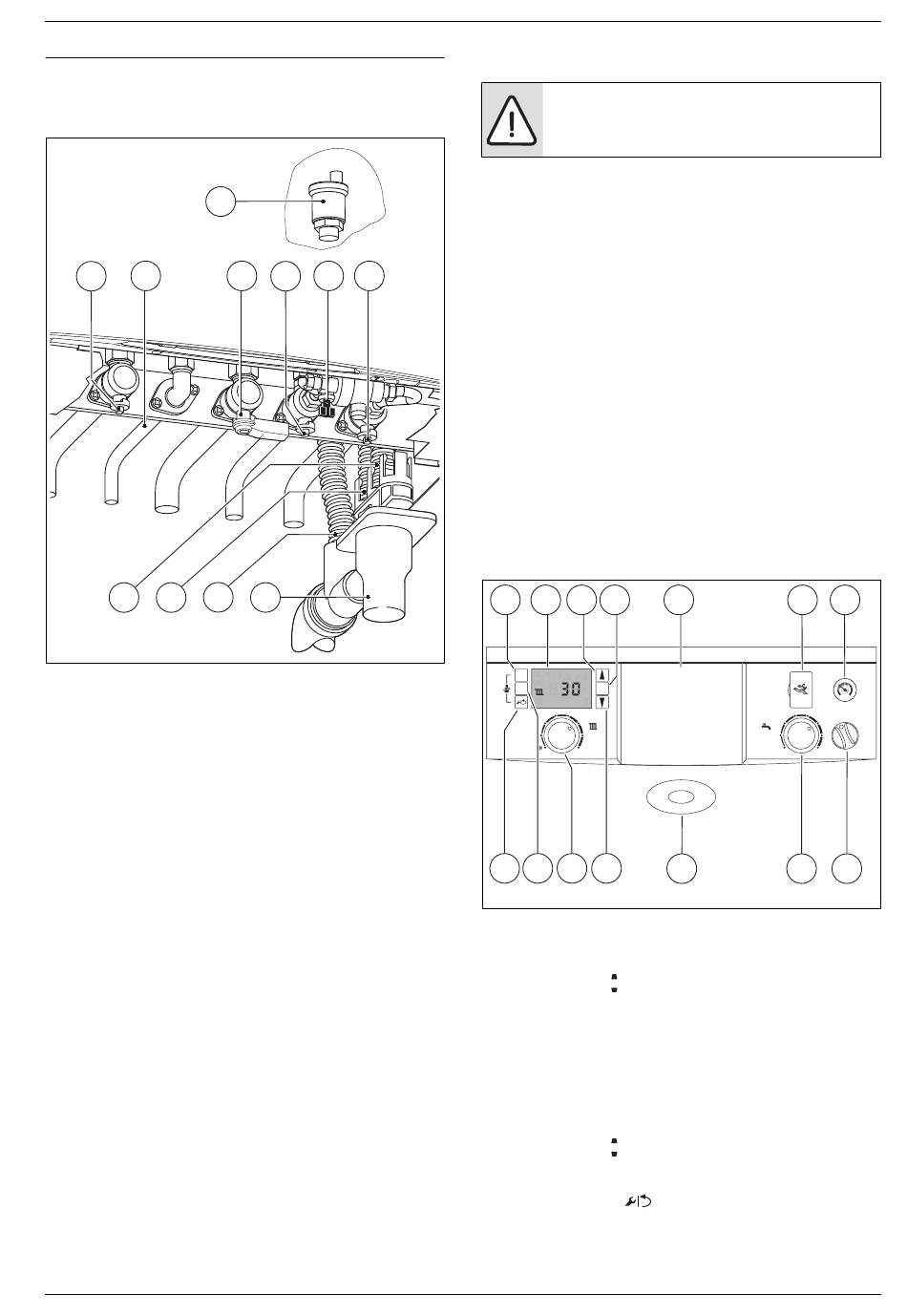

Fig. 23 Raccordements
[1]
Robinet de départ chauffage
[2]
Eau chaude sanitaire
[3]
Robinet de gaz
[4]
Robinet d'eau froide
[5]
Dispositif de remplissage
[6]
Robinet de retour chauffage
[7]
Siphon à entonnoir (accessoire)
[8]
Tuyau d'évacuation des condensats
[9]
Tuyau venant de la soupape de sécurité (circuit de chauffage)
[10] Tuyau venant de la soupape de sécurité (ECS)
[11] Purgeur automatique
égalis ballon CONDENS – 6 720 647 428 (2015/10)
3
4
5
6
7
6 720 647 458-13.2O
6.2
Avant la mise en marche
AVIS : La mise en service sans eau détruit l'appareil !
▶ Ne faire fonctionner l'appareil qu'après avoir remplit
l'installation.
▶ Régler la pression du vase d'expansion en fonction de la hauteur sta-
tique de l'installation de chauffage ( page 16).
▶ Ouvrir les robinets des radiateurs.
▶ Ouvrir le robinet de départ du chauffage et le robinet de retour du
chauffage ( fig. 23, [1] et [6]).
▶ Ouvrir le robinet d'eau froide ( fig. 23, [4]).
▶ Ouvrir le robinet d'eau froide externe et ouvrir un robinet d'eau
chaude jusqu'à ce que l'eau coule.
▶ Remplir l'installation de chauffage à 1 - 2 bar et fermer le robinet de
remplissage.
▶ Purger les radiateurs.
▶ Ouvrir le purgeur automatique (laisser ouvert) ( fig. 23, [11]).
▶ Remplir de nouveau l'installation de chauffage à une pression com-
prise entre 1 et 2 bars.
▶ Contrôler si le type de gaz indiqué sur la plaque signalétique corres-
pond au type de gaz distribué.
Si tel est le cas, un réglage du débit calorifique nominal n'est pas
nécessaire.
▶ Ouvrir le robinet de gaz ( fig. 23, [3]).
6.3
Eléments de commande et affichages de l'écran
1
2
3
4
eco
°C
reset
ok
°F
Eco
e
max
14 13 12
11
Fig. 24 Eléments de commande
[1]
Touche Eco
[2]
Afficheur
[3]
Touche fléchée
(= défiler vers le haut)
[4]
Touche « ok » (= confirmer la sélection, enregistrer la valeur)
[5]
Logement pour une régulation à sonde extérieure ou une horloge
(accessoires)
[6]
Interface de diagnostic
[7]
Manomètre
[8]
Interrupteur Marche / Arrêt
[9]
Sélecteur de température eau chaude sanitaire
[10] Voyant pour fonctionnement du brûleur/défauts
[11] Touche fléchée
(= défiler vers le bas)
[12] Sélecteur de température de départ chauffage
[13] Touche «reset»
[14] Touche de service
(= appeler le menu Service ou
Quitter la fonction service/le sous-menu sans enregistrer)
Mise en service
5
6
7
1
1
0
0
min
max
10
9
8
6 720 647 458-20.1O
2
3
4
bar
I
23
